УКРАЇНСЬКА
13
RQT9477
65
• Перед підключенням вимкніть усе обладнання.
• Щоб підключити обладнання, читайте відповідні
інструкції.
Підключення
домашнього
кінотеатру
/Підключення
шнура
живлення

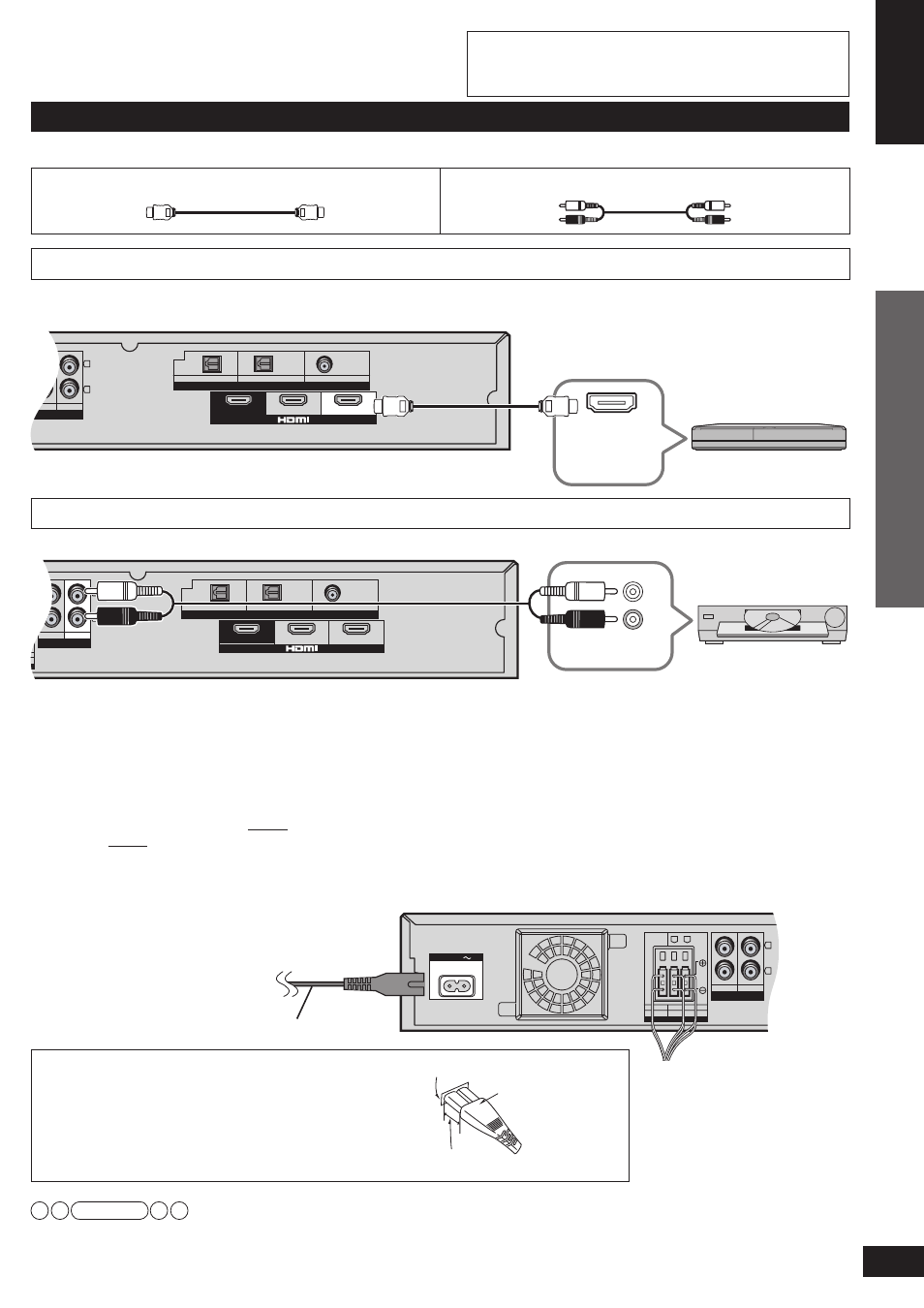

Підключення
Інші підключення
З’єднувальні кабелі
Підключення ще одного пристрою, який підтримує HDMI
✽ Див. стор. 10 стосовно підключення системи до телевізора.
Кабель HDMI (не включено)
Стереофонічний кабель (не включено)
TV
TV OUT
OPTICAL 1
OPTICAL 2
COAXIAL
TV
AUX 2
AUX 3
BD/DVD IN
AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Підсилювач
Blu-ray-плеєр/DVD-
рекордер тощо.
HDMI
Відео/аудіо
вихід
Підключення аудіообладнання (CD-плеєр тощо)
TV
TV OUT
OPTICAL 1
OPTICAL 2
COAXIAL
TV
AUX 2
AUX 3
BD/DVD IN
AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Підсилювач
Аудіовихід
L
R
CD-плеєри тощо.
Підключайте шнур живлення після того, як підключено всі інші кабелі й
шнури.
Ця система споживає приблизно 0,4 Вт, коли шнур живлення змінного струму підключено до побутової штепсельної розетки
(приблизно 0,1 Вт (у режимі вимкненого HDMI) (
➜ стор. 21)). Для економії електроенергії вимикайте апарат від мережної
розетки, якщо він не буде використовуватись упродовж довгого часу.
Перед вийманням штепселя шнура живлення з розетки вимкніть апарат.
Підключення шнура живлення
AC IN
SPEAKERS
SUBWOOFER
TV
AUX 4
AUDIO IN
3 Ω
4 Ω
FRONT
R
R
L
L
Підсилювач
Побутова розетка
(Змінний струм 220 до 240 В, 50 Гц)
Шнур живлення (в комплекті)
Підключення штекера
Навіть при хорошому підключенні штекера, у
залежності від типу гнізда, передня частина
штекера може виступати, як показано
на малюнку. Однак це не перешкоджає
використанню системи.
Гніздо апарата
Штекер
Прибл. 6 мм
• Включений у комплект шнур живлення призначений тільки для використання з даним пристроєм. Не використовуйте його з
будь-яким іншим обладнанням.
Не використовуйте з цим апаратом шнурів від іншого обладнання.
Примітка
