Цей апарат (рама), Вигляд спереду вигляд ззаду, Перед використанням – Инструкция по эксплуатации Panasonic SCHTX5
Страница 57: Елементи керування, Українська, Підсилювач), Дисплей), Панель керування), Гнізда колонок
УКРАЇНСЬКА
AC IN
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1
OPTICAL 2
COAXIAL
TV
AUX 2
AUX 3
BD/DVD IN
AUX 1
AUX 4
AUDIO IN
3 Ω
4 Ω
FRONT
R
R
L
L
DIGITAL IN
Цей апарат (рама)
Елементи
керування
Гнізда колонок
Колонки вже підключені. Не
торкайтеся конекторів без
нагальної потреби.
Якщо підключення від’єднаються,
на рисунках справа показано, як
їх підключити.
Підключення конектора
Як підключати конектори
Штекери і гнізда позначені
різними кольорами і
вставляються лише в певному
напрямі. Вставте кожен штекер
у гніздо того ж кольору, поки
не стане на місце.
SPEAKERS
SUBWOOFER
3 Ω
4 Ω
FRONT
R
L
L
R
Гнізда колонок
Гніздо живлення
(
➜ стор. 13)
Гніздо цифрового входу (
➜ стор. 10 до 12, 19)
Гніздо аудіовходу
(
➜ стор. 10, 12, 13)
Гніздо HDMI (
➜ стор. 10, 11, 13, 19)
Вентиляційний отвір
(Охолоджуючий вентилятор)
Фіолетовий
Фіолетовий
Білий
Червоний
Білий
Червоний
Гніздова панель
Штекер
(Підсилювач)
Гніздо цифрового передавача
Кабельна кришка
Сабвуфер
Фронтальна колонка (ліва)
Сабвуфер
Фронтальна колонка (права)
Скляна полиця
Коліщатка

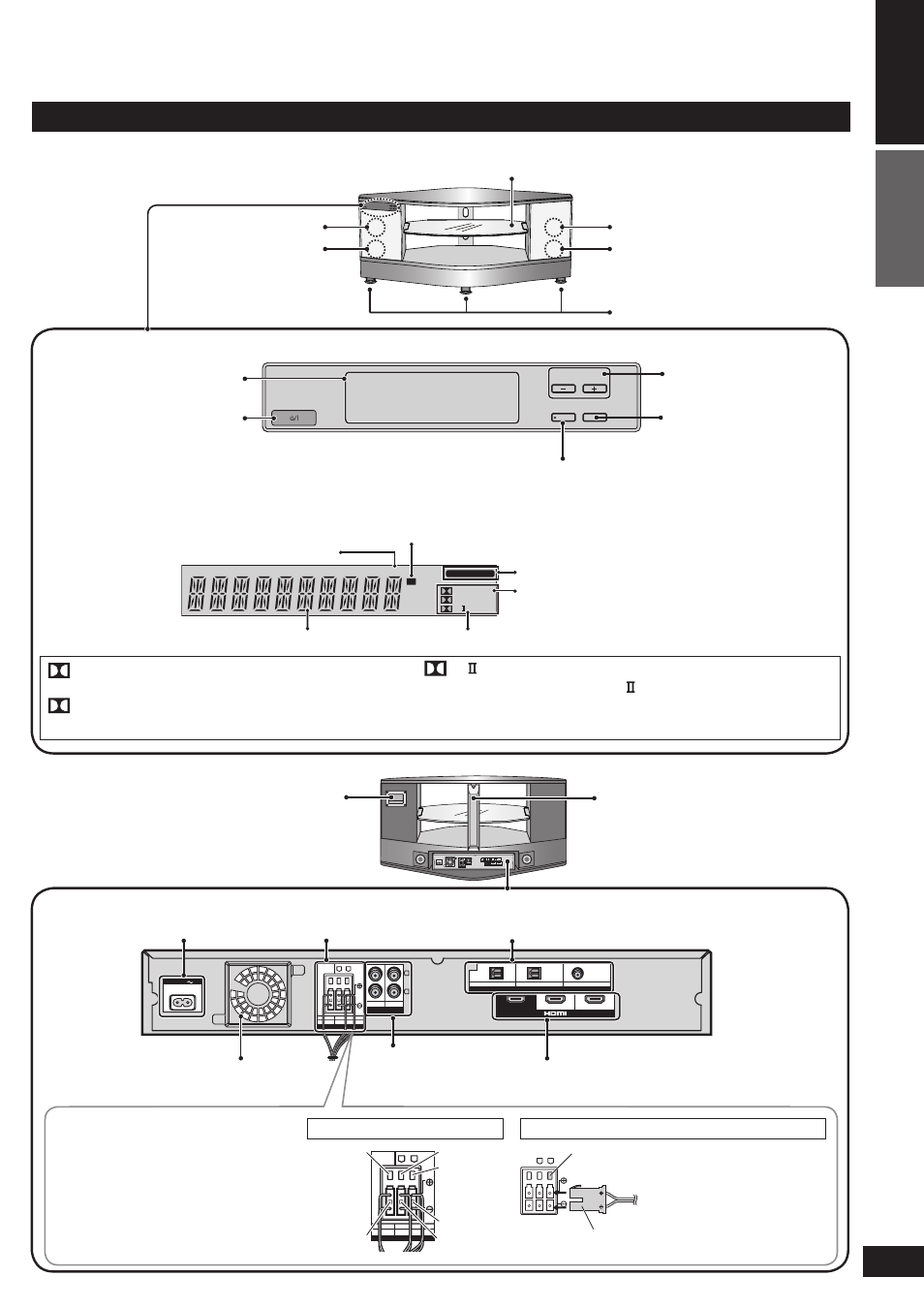

Вигляд спереду
Вигляд ззаду
(Дисплей)
PCM
W
DIGITAL DTS
PL
SFC
VS
DIGITAL INPUT
Цифровий сигнал об’ємного звучання/Акустичне поле (
➜ нижче, стор. 17)
При цифровому вхідному сигналі
При введенні сигналу PCM або коли вхідний
сигнал встановлено на PCM (
➜ стор. 23)
Загальний дисплей
Коли вхідний сигнал встановлено ще й на
DTS (
➜ стор. 23)
При роботі цифрового передавача (
➜ стор. 14)
VOLUME
WHISPER-MODE
SURROUND
INPUT
SELECTOR
Дисплей (
➜ нижче)
Регулювання гучності
(
➜стор. 16)
Селектор “INPUT
SELECTOR” (
➜ стор. 16)
Використання пежиму “WHISPER-MODE SURROUND”
(
➜ стор. 20)
(Панель керування)
DIGITAL
: Пристрої Dolby Digital
DTS :
Пристрої DTS
VS
: Коли працює Dolby Virtual Speaker
SFC :
При використанні режиму SFC
PL
: При використанні декодера Dolby
Pro Logic (При використанні Dolby
Virtual Speaker на 2-канальному
стереопристрої)
Перед
використанням
Перемикач режимiв роботи
standby/on (очiкування/
ввiмкнено) (
8) (➜стор. 16)
Натисніть вимикач, щоб переключити апарат з режиму
“ввімкнено” до режиму очікування і навпаки. Навiть у
режимi очікування апарат споживає невелику кількість
електроенергії.
5
RQT9477
57
Елементи керування
