РУССКИЙ
35
Установка
и
сборка
тумбы
Подключение
9
RQT9477

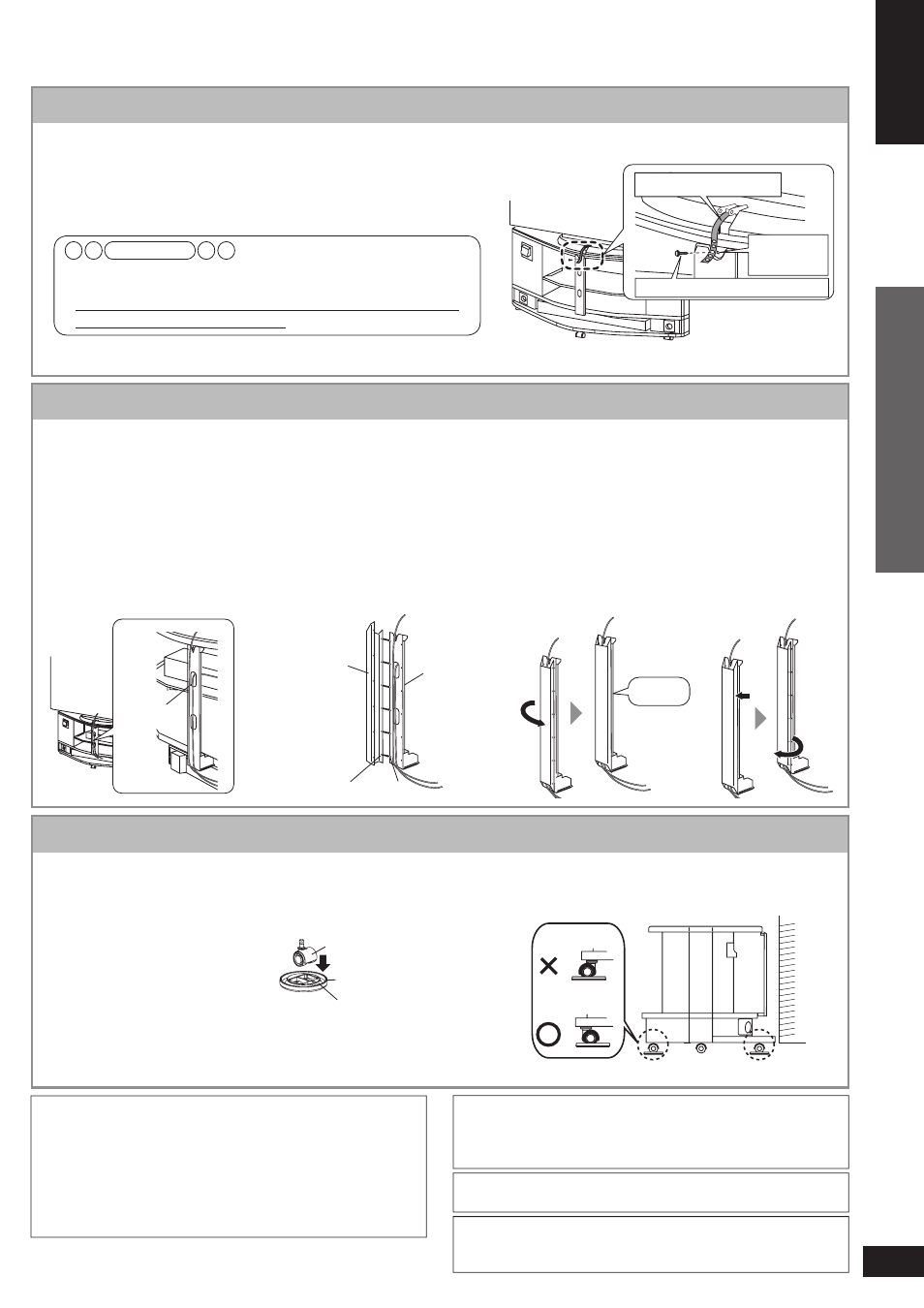

Сборка крышки кабельного канала
Как обеспечить устойчивость телевизора
Установка упоров под ролики
Установите упоры роликов под все 4 ролика, чтобы
зафиксировать настоящую систему и не дать ей сдвинуться.
• При установке упоров под ролики козырек ролика должен
быть повернут к стрелке на упоре ролика, как показано ниже.
• Для установки упоров под ролики нужно не менее 2 человек.
Проявляйте осторожность, чтобы не прищемить пальцы.
• Для снятия упоров роликов поднимите тумбу. См. стр. 7, где
описано, как поднять тумбу.
(Направление ролика)
Поверните все передние и задние ролики внутрь,
чтобы упоры роликов не выступали.
внутрь
наружу
Выступ
1 Соберите кабели,
подключенные ко всей
аппаратуре.
• См. «Подключение домашнего
кинотеатра», где описывается
подключение другой аппаратуры,
устанавливающейся в
настоящую систему
( ➜ стр. 10 до 13).
• Протяните кабели аппаратуры
на полке через отверстие для
кабелей.
2 Совместите край
крышки кабельного
канала с кабельным
каналом.
• Совместите фиксирующее
отверстие крышки кабельного
канала с выступом на корпусе
канала.
• Крышка кабельного канала
может устанавливаться любой
стороной.
3 Совместите
другой конец
и нажмите для
посадки со
щелчком.
• Если крышка
кабельного канала
плохо совмещена,
подвигайте ее вверх и
вниз для нормального
совмещения.
Снятие
• Для снятия
нажмите на
конец крышки
кабельного
канала.
(Вид
сзади)
Отверстие
для кабелей
Фиксирующее
отверстие
Кабельный
канал
Крышка
кабельного
канала
До щелчка
Крышка
Упор под ролик
Стрелка
Изготовлено по лицензии согласно патенту США №:
5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535, а
также другим патентам США, международным патентам,
выданным и заявленным. «DTS» и «DTS Digital
Surround» являются зарегистрированными товарными
знаками, а логотипы и символы DTS являются
зарегистрированными товарными знаками корпорации
DTS, Inc. © 1996-2008 DTS, Inc., все права защищены.
Изготовлено по лицензии компании Dolby Laboratories.
Долби, Pro Logic и знак в виде двойной буквы D являются
товарными знаками компании Dolby Laboratories.
HDMI, логотип HDMI и High-Defi nition Multimedia Interface
являются торговыми марками или зарегистрированными
торговыми марками корпорации
HDMI Licensing LLC.
HDAVI Control TM является торговой маркой компании
Panasonic Corporation.
Зафиксируйте телевизор на тумбе, чтобы не дать ему упасть.
Крепление к тумбе
• Обязательно используйте прилагаемый крепежный винт для
крепления стяжки, как показано справа. (Если к телевизору не
прилагается стяжка, ее необходимо приобрести и установить.)
Установите стяжку в приготовленное отверстие сзади тумбы.
• При установке стяжки, прилагаемой к телевизору, выполняйте
инструкции для телевизора.
Приготовленное
отверстие для
самореза
Стяжка
Саморез (входит в комплект)
(Пример установки)
• Если затянуть саморез слишком сильно, он провернется, и
зафиксировать телевизор будет невозможно.
• Обязательно используйте крепежный винт для крепления
стяжки, прилагаемый к системе.
Примечание
Это примерная иллюстрация.
Ваш телевизор может отличаться от иллюстрации.
