Страница 39: Подключение, Русский
РУССКИЙ
39
13
RQT9477
• Перед выполнением любых подключений выключайте
все компоненты.
• При подключения аппаратуры руководствуйтесь
соответствующими инструкциями по эксплуатации.
Подключение
домашнего
кинотеатра
/
Подключение
питания
от
сети
переменного
тока

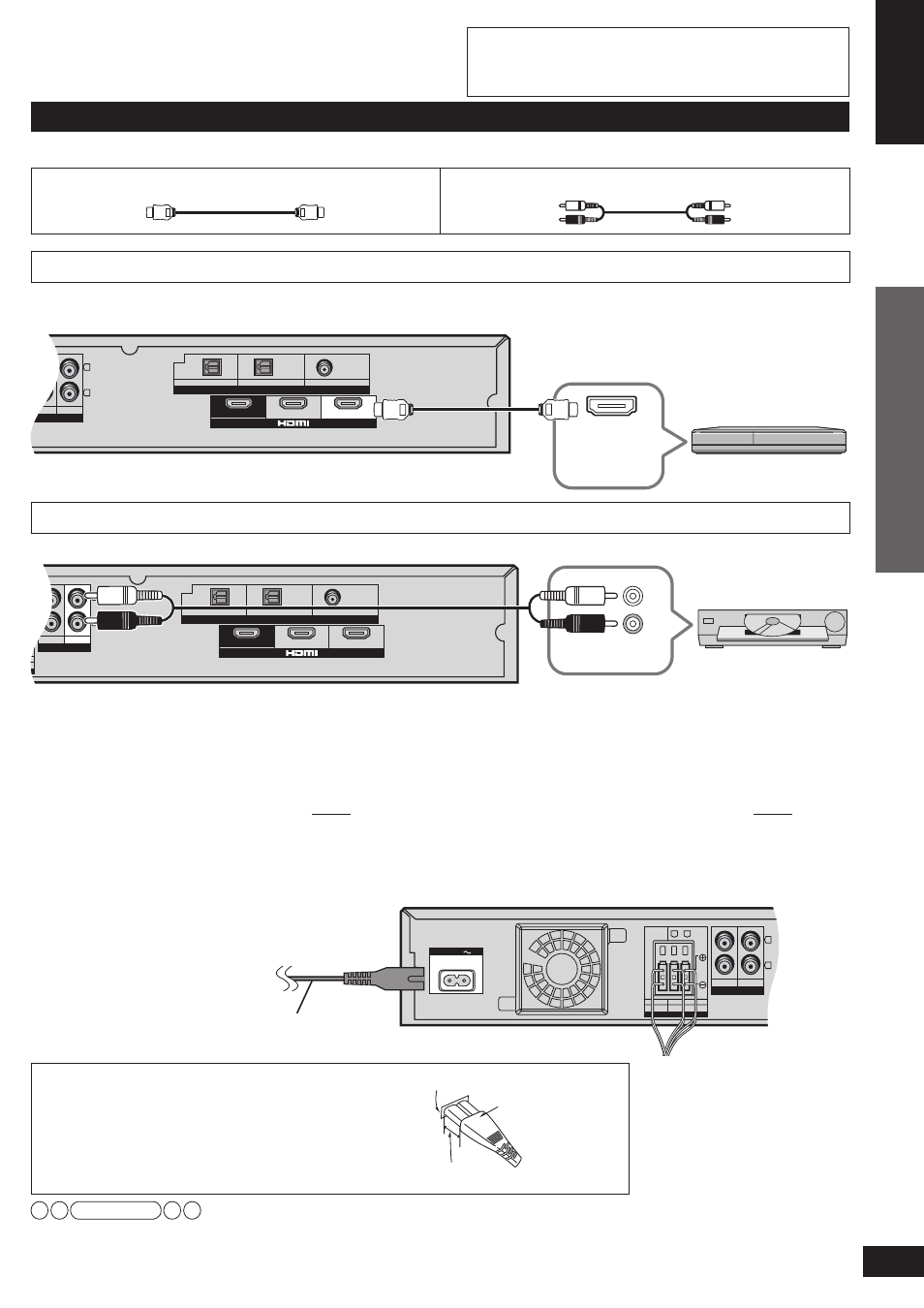

Другие подключения
Соединительный кабель
Кабель HDMI (приобретается отдельно)
Звуковой стереокабель (приобретается отдельно)
Подключение другой аппаратуры, которая поддерживает HDMI
✽ Для подключения настоящей системы к телевизору см. стр. 10.
TV
TV OUT
OPTICAL 1
OPTICAL 2
COAXIAL
TV
AUX 2
AUX 3
BD/DVD IN
AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Усилитель
Плеер дисков
Blu-ray/DVD рекордер
и т.д.
Выход
видео/
аудио HDMI
Подключение аудиоаппаратуры (CD плеер и т.д.)
TV
TV OUT
OPTICAL 1
OPTICAL 2
COAXIAL
TV
AUX 2
AUX 3
BD/DVD IN
AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Усилитель
Выход аудио
L
R
CD плеер и т.д.
Подключите сетевой шнур после того, как подключены все другие кабели.
Настоящая система потребляет примерно 0,4 Вт, если сетевой шнур подключен к сетевой розетке (примерно 0,1 Вт (режим
отключения HDMI) (
➜ стр. 21)). Если система долго не используется, для экономии электроэнергии отключите ее от сетевой
розетки.
Обязательно выключите питание системы перед тем, как отключать сетевой шнур от розетки.
Подключение питания от сети переменного тока
AC IN
SPEAKERS
SUBWOOFER
TV
AUX 4
AUDIO IN
3 Ω
4 Ω
FRONT
R
R
L
L
Усилитель
Сетевая розетка
(от 220 до 240 вольт, 50 Гц)
Сетевой шнур
(входит в комплект)
Подключение разъема
Даже если разъем вставлен до упора, в
зависимости от типа входа питания передняя
часть разъема может выступать наружу, как
показано на рисунке.
Это не влияет отрицательно на работу системы.
Вход питания аппарата
Разъем
Примерно 6 мм
• Прилагаемый сетевой шнур предназначен для использования только с настоящей системой. Использование его с другой
аппаратурой запрещается.
Запрещается использовать с настоящей системой сетевой шнур от другой аппаратуры.
Примечание
Подключение
