УКРАЇНСЬКА
Монтаж
і
складання
рами
Підключення
8
RQT9477
60

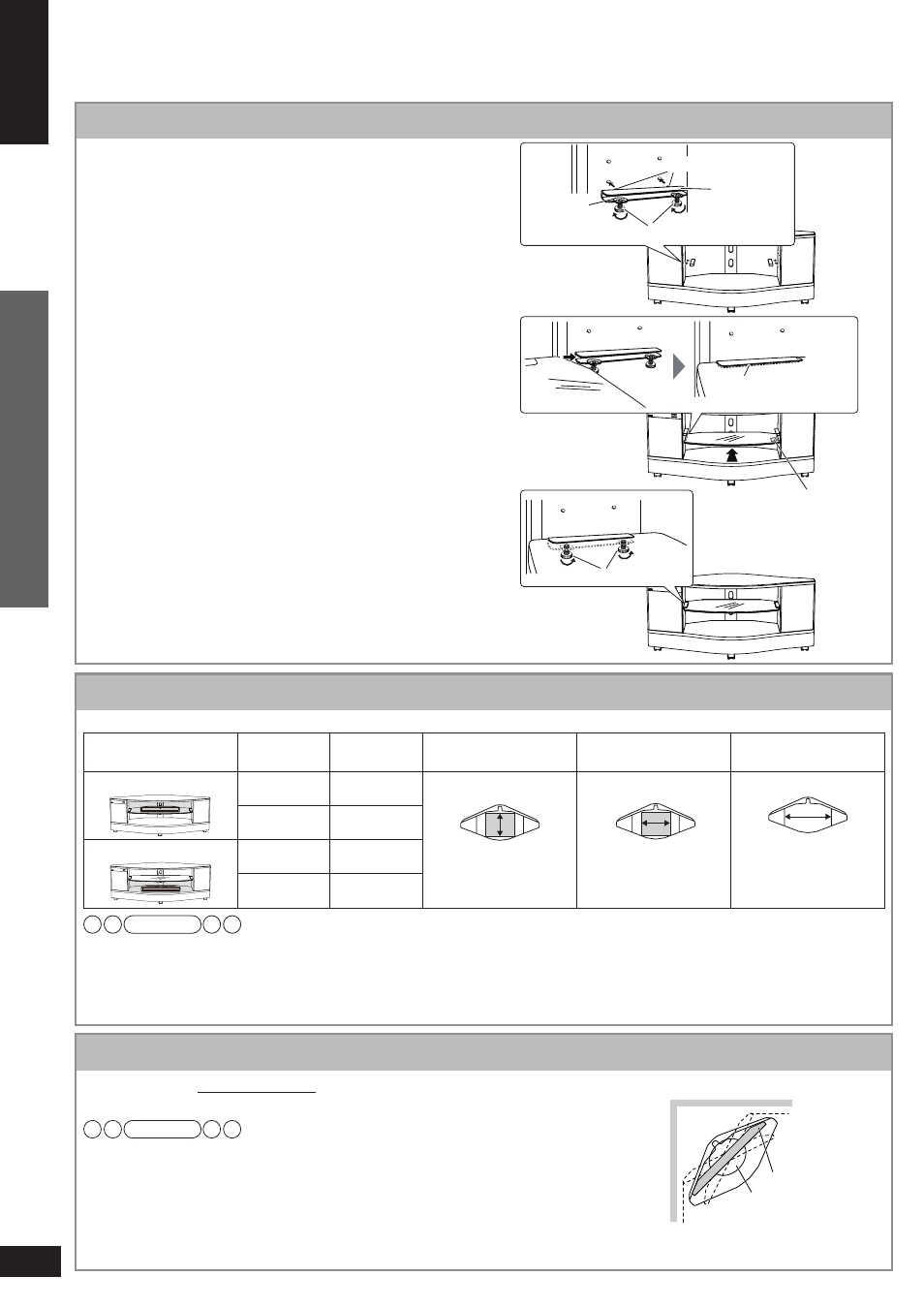

Монтаж скляної полиці
1
Послабте гвинти (входять до комплекту)
для скляної полиці та вставте виступи
склотримачів (входять до комплекту) в
отвори із внутрішнього боку підставки.
• Вставте в отвори зліва і справа на одній висоті.
• Поличку можна закріпити на 2 рівнях по висоті.
• Висоту полички регулюють, вставляючи склотримачі у
різні отвори.
• Якщо поличка не монтується, зберігайте склотримачі у
надійному місці.
2
Вставте скляну полицю (входить до
комплекту) через передню частину між
склотримачі.
• Ярлик на поличці має бути зверху і справа.
• Переконайтеся, що скляну полицю встановлено між
обома склотримачами, перш ніж вставляти її.
• Встановіть скляну полицю так, щоб її нековзні пластини
були сховані під склотримачами.
3
Затягніть гвинти для скляної полиці знизу.
• Міцно затягніть гвинти так, щоб поличка не рухалася.
• Гвинти затягати легше, якщо поличку припідняти.
Затягуйте знизу.
Ярлик
Запобіжні від ковзання
смужки (крапчаста лінія) Скляна поличка
Відпускайте
гвинти на цій
висоті.
Гвинти для скляної полички
Склотримач
Виступ
Всередині рами
Обладнання, яке ставиться на поличці
одиниця виміру (мм)
Положення
Положення
полички
Висота
відділення
Максимальна
глибина обладнання
Рекомендована
ширина обладнання Ширина відділення
Верхня поличка A
Верхнє 117
340 430 610
Нижнє 144
Нижня поличка B
Верхнє 147
Нижнє 114
• Не ставте пристроїв вагою понад 12 кг на верхню поличку A і нижню поличку B.
• Якщо поставити записуюче обладнання (напр., DVD-рекордер) на верхню поличку A, це може призвести до перешкод у
відтворенні зображення. Розмістіть його на нижній поличці B, якщо так трапиться.
• Якщо встановлюється обладнання з тепловими жалюзі на задній стінці, перевірте, щоб вентиляційні отвори не
блокувалися кабельною кришкою у задній центральній частині рами.
(Вигляд зверху)
Зад
Перед
Примітка
Встановлення телевізора
(Див. також інструкцію по користуванню телевізором.)
Рекомендується: 42 дюйми і менше
Ставте телевізор по центру на верхній панелі рами.
• Не ставте пристроїв вагою понад 80 кг на верхню панель.
• Підставку для телевізора можна придбати окремо.
• Підніміть телевізор, коли переміщаєте його по рамі. Якщо його по ній пересувати,
верхня панель може пошкодитися.
(Подробиці подано в інструкції по користуванню телевізором.)
• Якщо використовується поворотна підставка, розмістіть телевізор на такій відстані від
стіни, щоб він не зачіпав її.
• Ця система не має магнітного екранування. Не ставте на неї телевізори системи CRT.
(Вигляд зверху положення телевізора)
Розмістіть
підставку
так,
щоб при
обертанні
телевізор
не зачіпав
стіну.
Стіна
Телевізор
Стояк
Примітка
Монтаж і складання рами
