ESPAÑOL
13
RQT9477
13

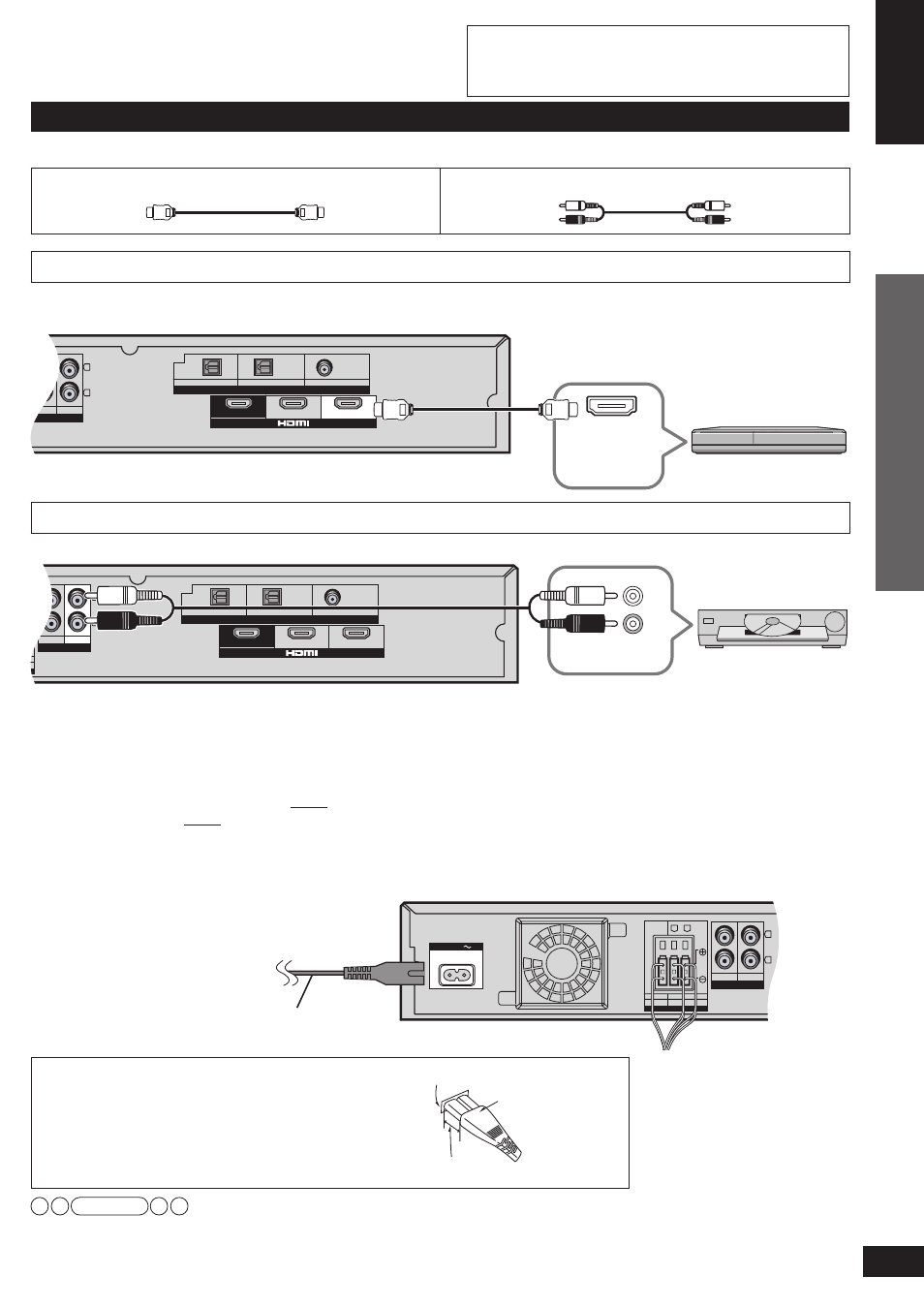

Conexiones del sistema Home Theater/Conexión al suministro eléctrico de CA
Conexión
Otras conexiones
Cable de conexión
Cable HDMI (no incluido)
Cable de conexión estéreo (no incluido)
Conexión de un segundo equipo que admita HDMI
✽ Consulte la página 10 para conectar este sistema a la televisión.
TV
TV OUT
OPTICAL 1
OPTICAL 2
COAXIAL
TV
AUX 2
AUX 3
BD/DVD IN
AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Amplifi cador
Reproductor de
Blu-ray/Grabador de
DVD, etc.
HDMI
Salida de
vídeo/audio
Conexión de un equipo de audio (reproductor de CD, etc.)
Conecte este cable después de haber conectado el resto de cables.
Este sistema consume aproximadamente 0,4 W cuando el cable de alimentación de CA está conectado a la toma de corriente de
casa (aproximadamente 0,1 W (modo de apagado de HDMI) (
➜ página 21)). Para ahorrar energía cuando no se vaya a utilizar la
unidad durante un periodo largo de tiempo, desenchúfela de la toma de corriente.
Asegúrese de apagar este sistema antes de desenchufar el cable de alimentación.
Conexión al suministro eléctrico de CA
AC IN
SPEAKERS
SUBWOOFER
TV
AUX 4
AUDIO IN
3 Ω
4 Ω
FRONT
R
R
L
L
Amplifi cador
Toma de corriente doméstica
(CA 220 V a 240 V, 50 Hz)
Cable de alimentación
de CA (incluido)
Inserción del conector
Aunque el conector se introduzca perfectamente, la
parte delantera del conector puede sobresalir como
se muestra en la ilustración, dependiendo del tipo
de entrada utilizado.
Esto, sin embargo, no supone ningún problema para
utilizar el sistema.
Entrada en el equipo
Conector
6 mm aprox.
• El cable de alimentación de CA suministrado está diseñado únicamente para su uso con este sistema. No lo utilice con ningún
otro equipo.
Además, no utilice el cable de corriente CA para otros equipos con este sistema.
Nota
TV
TV OUT
OPTICAL 1
OPTICAL 2
COAXIAL
TV
AUX 2
AUX 3
BD/DVD IN
AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Amplifi cador
Salida de audio
L
Reproductor de CD,
etc.
R
• Apague todos los componentes antes de realizar
cualquier conexión.
• Para conectar el equipo, consulte las instrucciones
apropiadas.
