Соединение
Русский
Türkçe
AV CONNECTOR 1 (RGB)-TV
1
IN
DIGITAL OUT
AUDIO OUT
AUDIO OUT
L
R
L
R
CONTROL
OPTICAL
COAXIAL
AC IN
AV CONNECTOR 2
2
OUT
(5.1CH)
(2CH)
VIDEO
OUT
S-VIDEO
OUT
1
2
1
2
FRONT
SURROUND
SUB
WOOFER
CENTER
1
2
3

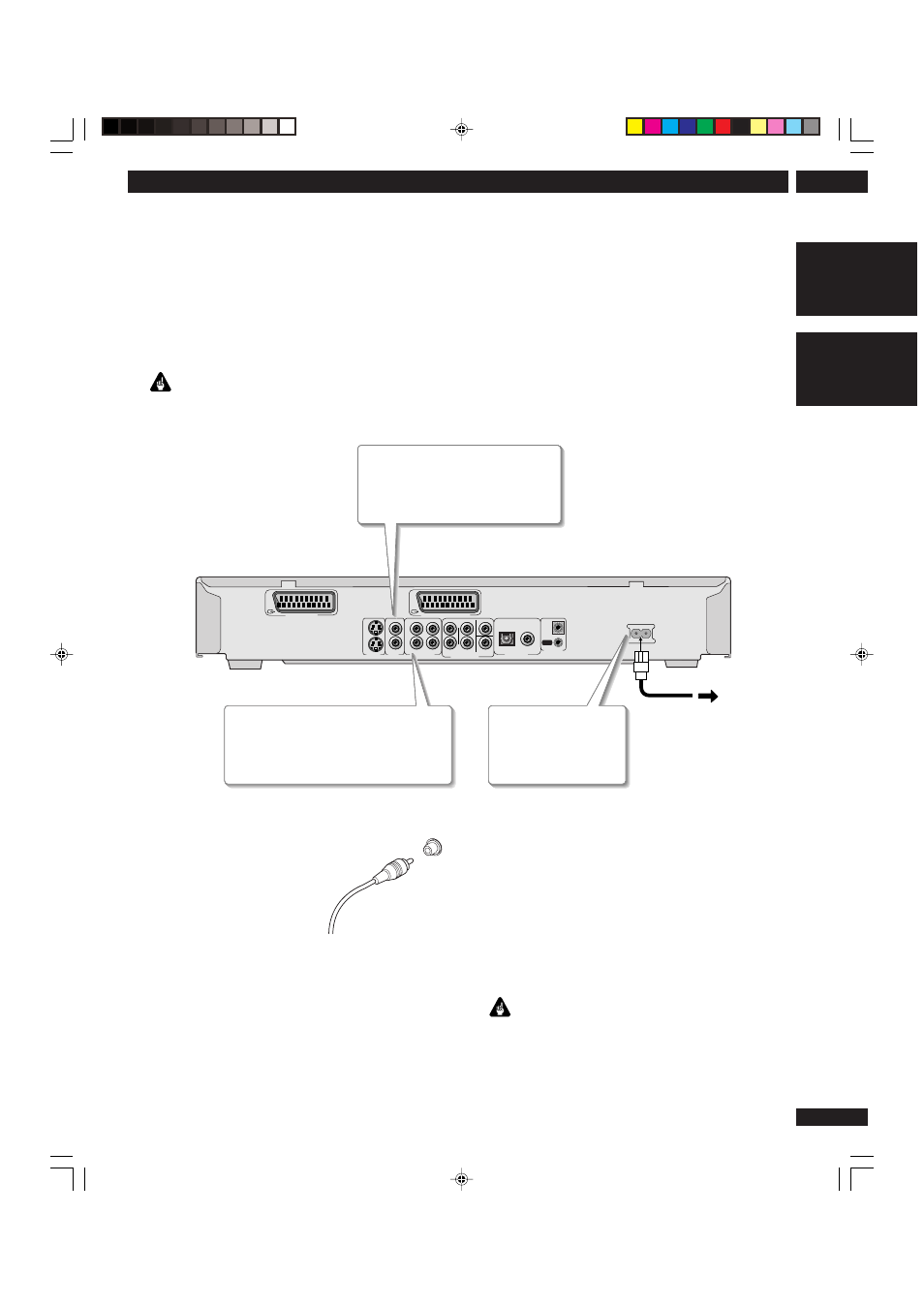

Простая установка
Эта простая установка - минимальный набор
подключений, необходимые для начала просмотра
видеодисков DVD. И звук и изображение поданы
непосредственно к вашему телевизору, с помощью аудио
и видео кабелей (в комплекте). Для других возможных
подключений, см.
страницы 15 и 17.
Внимание
Перед созданием или изменением любых групповых
подсоединений на задней панели устройства, удостовертесь, что
все компоненты обесточены и отключены от стенной розетки.
Соедините желтый видеокабель (из
комплекта) к составному видеовходу на
вашем телевизоре.
Подключите устройство к
стандартному AC выходу
на стене.
Соедините красный/белый стерео
аудиокабель к паре стерео аудиовходов на
вашем телевизоре.
Подсоединение аудио и видео кабелей
Удостоверьтесь, что до конца
вставили каждый разъем для
лучшего подключения. Разъемы
гнезда обозначены цветом для
облегчения подсоединения.
Подсоединение кабелей управления
Используйте стереокабель миниразъема (не включен в
комплект), чтобы соединить
CONTROL OUT вашего
усилителя/приемника Pioneer с
CONTROL IN данного
устройства. Это позволит вам управлять данным
устройством при помощи ДПУ усилителя/приемника.
Смотрите инструкцию, которая прилагается к вашему
усилителю/приемнику для более подробных инструкций.
Вы можете добавить большее количество компонентов в
цепь, подключив
CONTROL OUT данного устройства к
CONTROL IN других компонентов Pioneer.
Внимание
Чтобы должным образом установить ваш плеер, Вы должны
соединить по крайней мере один аудиокабель (не включает
оптический кабель) в дополнение к управляющему кабелю.
