Страница 91

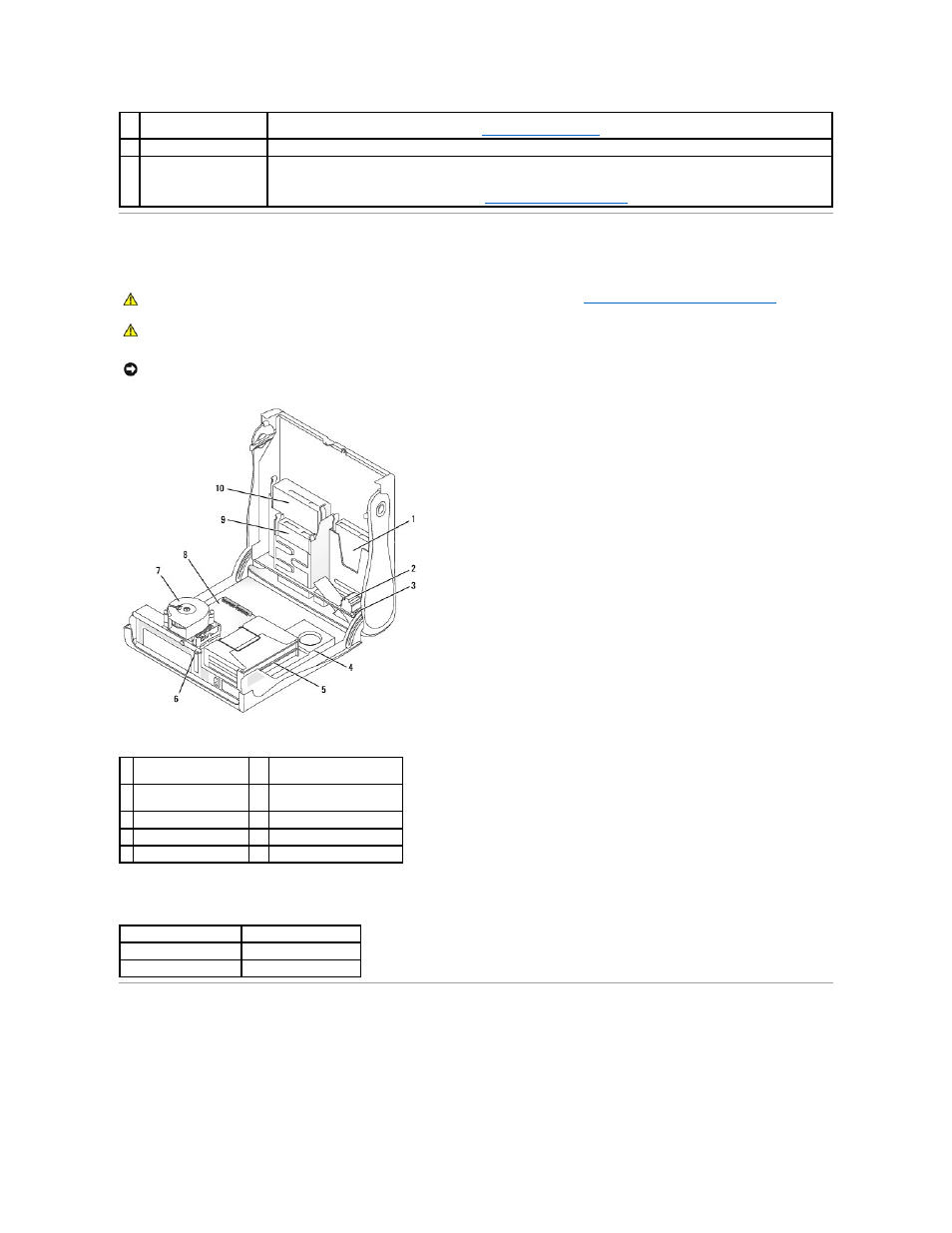

Внутреннее устройство
Цвет кабелей
Установка и снятие подставки компьютера
Компьютер можно устанавливать как в вертикальном
, так и в горизонтальном положении.
11 индикаторы диагностики Эти индикаторы выдают коды диагностики, которые помогают в устранении проблем с компьютером.
Дополнительную информацию см
. в разделе
Индикаторы диагностики
.
12 видеоразъем
Голубой разъем служит для подключения
VGA-совместимого монитора.
13 разъем
последовательного порта
К разъему последовательного порта подключается последовательное устройство
, например ручное устройство. Если
установлена плата второго последовательного порта
, к этому разъему можно подключить второе устройство.
Дополнительную информацию см
. в разделе
Параметры настройки системы
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед выполнением любых процедур этого раздела ознакомьтесь с
инструкциями по технике безопасности
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед открытием
корпуса
.
ЗАМЕЧАНИЕ
.
Будьте внимательны
, когда открываете крышку корпуса, чтобы нечаянно не отсоединить кабели от системной платы.
1 жесткий диск
6
кольцо для навесного
замка
2 детектор открытия
корпуса
7
сборка радиатора и
вентилятора
3 внутренний динамик
8
системная плата
4 блок питания
9
дисковод гибких дисков
5 каркас для плат
10 дисковод CD/DVD
Жесткий диск
С синим ярлычком
Дисковод гибких дисков
С черным ярлычком
Дисковод
CD/DVD
С оранжевым ярлычком
