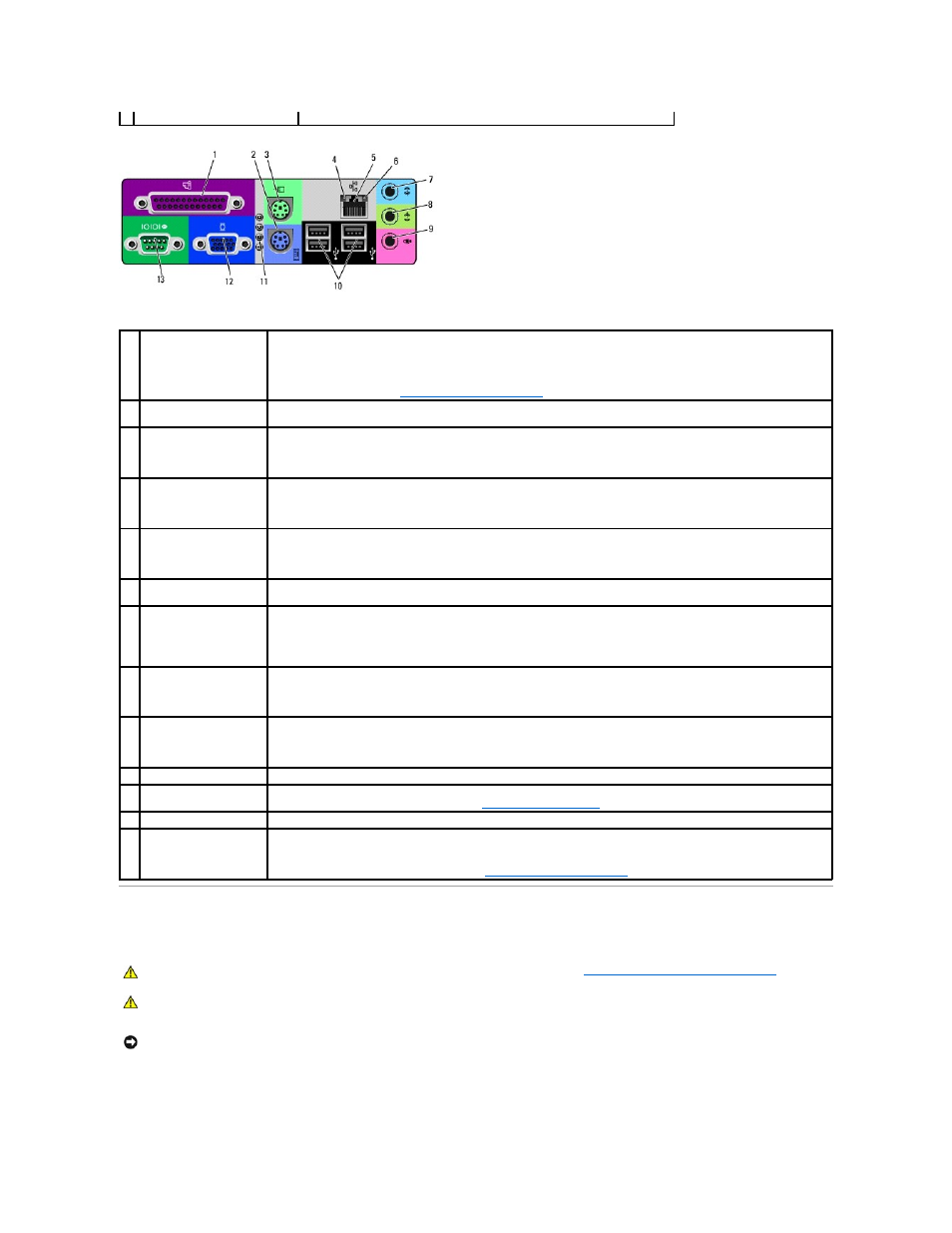

Внутреннее устройство
компьютерах
)
1
разъем параллельного
порта
К разъему параллельного порта подключается параллельное устройство
, например принтер. USB-принтер следует
подключать к разъему
USB.
ПРИМЕЧАНИЕ
.
Встроенный разъем параллельного порта автоматически отключается
, если компьютер обнаруживает
установленную плату
, имеющую разъем параллельного порта, настроенный на тот же адрес. Дополнительную
информацию см
. в разделе
Параметры настройки системы
.
2
разъем клавиатуры
Подключайте стандартную клавиатуру к фиолетовому разъему клавиатуры
. USB-клавиатуру следует подключать к
разъему
USB.
3
разъем мыши
Подключайте стандартную мышь к зеленому разъему мыши
. Перед подключением мыши выключите компьютер и все
присоединенные устройства
. USB-мышь следует подключать к разъему USB.
Для компьютера с
Windows 2000 необходимые драйверы мыши уже установлены корпорацией Dell на жестком диске.
4
индикатор
работоспособности связи
l
Зеленый –
Между сетью 10 Мбит/с и компьютером устойчивая связь.
l
Оранжевый –
Между сетью 100 Мбит/с и компьютером устойчивая связь.
l
Выключен –
Компьютер не обнаружил физического соединения с сетью.
5
сетевой адаптер
Подсоедините
UTP-кабель к настенной розетке RJ45 или к порту RJ45 на UTP-концентраторе или хабе, затем
вставьте другой конец
UTP-кабеля в разъем сетевого адаптера до щелчка.
Корпорация
Dell рекомендует своим клиентам использовать для локальных сетей проводку и разъемы категории 5.
6
индикатор работы сети
Желтый мигающий индикатор указывает на то
, что компьютер передает или принимает данные. При большом
объеме сетевого трафика этот индикатор горит постоянно
.
7
разъем линейного входа
Голубой разъем линейного входа line-in (имеющийся на компьютерах со встроенной звуковой платой) служит для
подключения звукозаписывающих и проигрывающих устройств
, например кассетного или CD-плейера,
видеомагнитофона
.
На компьютерах со звуковой платой используется разъем линейного входа этой платы
.
8
разъем линейного
выхода
Зеленый разъем линейного выхода
line-out (имеющийся на компьютерах со встроенной звуковой платой) служит для
подключения наушников и большинства динамиков со встроенными усилителями
.
На компьютерах со звуковой платой используется разъем линейного входа этой платы
.
9
разъем микрофона
Розовый разъем микрофона
(имеющийся на компьютерах со встроенной звуковой платой) служит для подключения
микрофона компьютера или музыкального входного сигнала к звуковой или телефонной программе
.
На компьютерах со звуковой платой используется разъем микрофона этой платы
.
10 разъемы шины USB
К разъемам
USB можно подключать USB-устройства, например: мышь, клавиатуру, принтер, джойстик, динамики.
11 индикаторы диагностики Эти индикаторы выдают коды диагностики, которые помогают в устранении проблем с компьютером.
Дополнительную информацию см
. в разделе
Индикаторы диагностики
.
12 видеоразъем
Голубой разъем служит для подключения
VGA-совместимого монитора.
13 разъем
последовательного порта
К разъему последовательного порта подключается последовательное устройство
, например ручное устройство. Если
установлена плата второго последовательного порта
, к этому разъему можно подключить второе устройство.
Дополнительную информацию см
. в разделе
Параметры настройки системы
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед выполнением любых процедур этого раздела ознакомьтесь с
инструкциями по технике безопасности
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед открытием
корпуса
.
ЗАМЕЧАНИЕ
.
Будьте внимательны
, когда открываете крышку корпуса, чтобы нечаянно не отсоединить кабели от системной платы.
