2. Для установки новой платы удалите заглушку , открыв отверстие для платы.
Чтобы заменить уже установленную плату , выньте ее из компьютера. Отсоедините от платы все подключенные кабели. Взяв плату за верхние
углы , аккуратно вытащите ее из разъема.
3. Подготовьте плату к установке .
Подробную информацию о настройках платы , внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации , поставляемой вместе с платой.
4. Вставьте плату в разъем .
Если плата полноразмерная , вставьте один конец в направляющий ограничитель, опуская плату в направлении разъема на системной плате.
Плотно вставьте плату в разъем на дополнительной плате .
5. Закрепите плату , опустив шарнирный фиксатор и нажав на него, так чтобы фиксатор вернулся в исходное положение.
6. Установите каркас для плат :
a. Выровняйте выступы на каркасе с пазами на компьютере и опустите каркас на место .
b. Убедитесь , что дополнительная плата плотно установлена в разъеме на системной плате.
2 ручка
ПРЕДУПРЕЖДЕНИЕ . Некоторые сетевые адаптеры при подключении к сети автоматически запускают компьютер . Поэтому, во избежание
поражения электрическим током , обязательно отключите питание компьютера перед установкой платы.

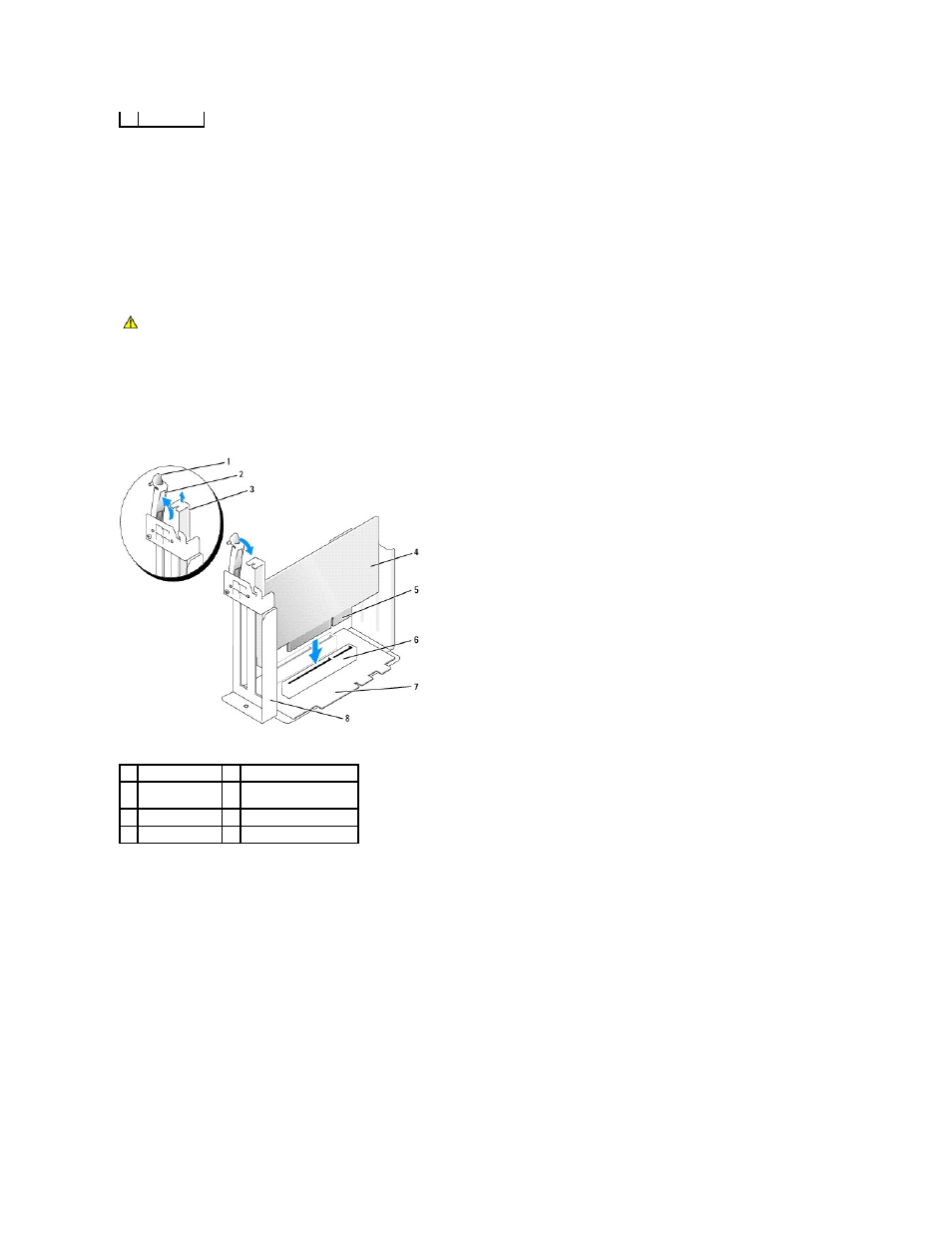

1 рычаг 5 краевой разъем
2 шарнирный
фиксатор 6 разъем для платы
3 заглушка 7 дополнительная плата
4 плата 8 каркас для плат
