Большинство разъемов интерфейса имеют ключ , указывающий правильную ориентацию кабеля. Например, пазу или отсутствующему контакту на
разъеме соответствует выступ или пустой контакт на кабеле . В результате контакт кабеля с номером 1 (помеченный цветной полосой) может быть
вставлен только в первый контакт разъема . Для разъема на системной или иной плате контакт номер 1 обычно маркирован "1".
Разъем питания
Подключение и отключение кабелей дисководов
При отсоединении кабеля данных дисковода IDE беритесь за цветной язычок и тяните, пока не вытащите разъем.
Жесткий диск
1. Перед заменой жесткого диска , на котором хранятся нужные вам данные, сделайте их резервные копии.
2. Прочитайте документацию к диску и убедитесь , что его конфигурация соответствует компьютеру.
3. Выполните инструкции раздела Перед началом работы .
Удаление жесткого диска
1. Отсоедините кабель питания и кабель жесткого диска от дисковода .

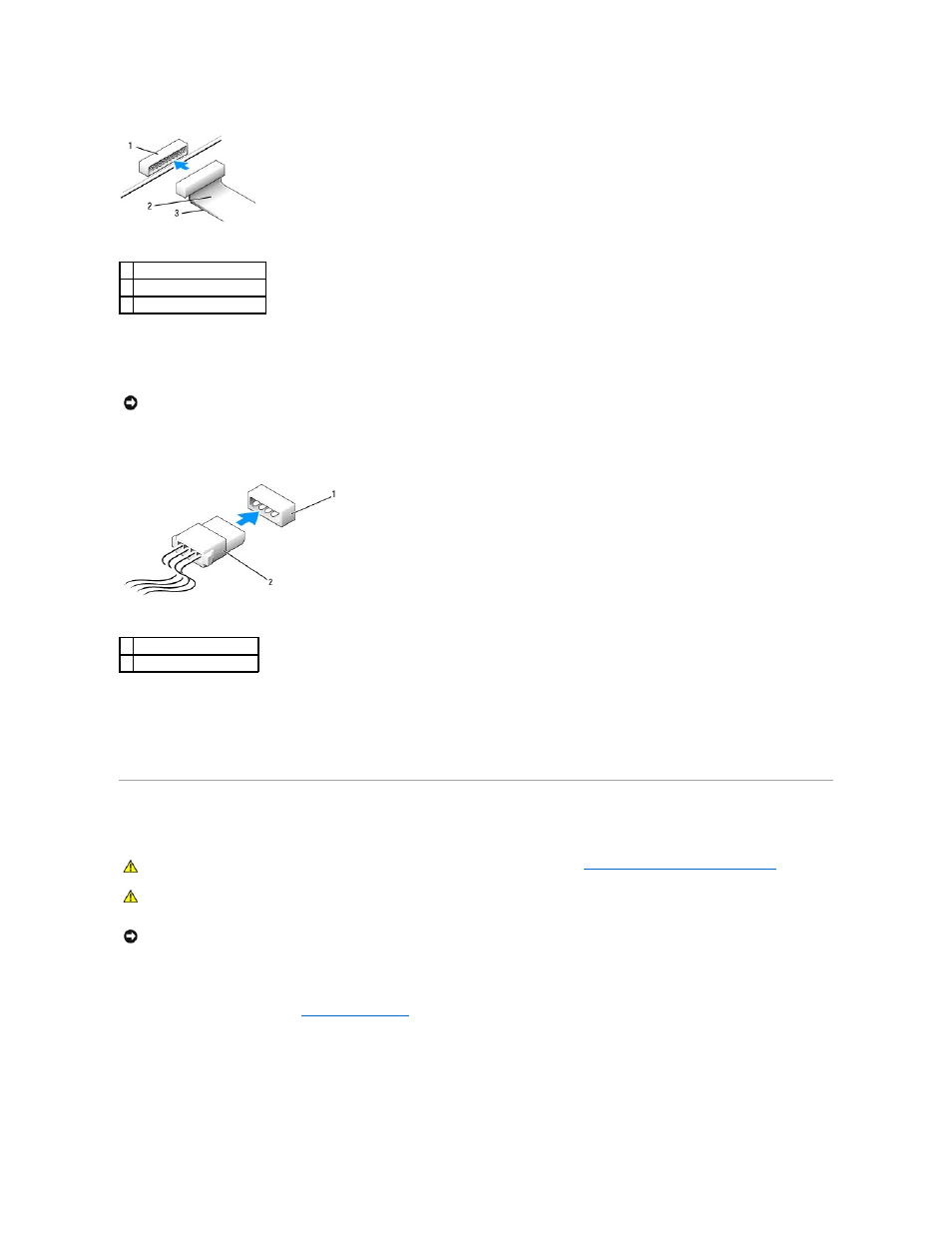

1 разъем интерфейса
2 кабель интерфейса
3 цветная полоса на кабеле
ЗАМЕЧАНИЕ . Цветная полоса на кабеле интерфейса должна быть совмещена с первым контактом разъема . Если вставить кабель другой
стороной , то диск не сможет работать. Кроме того, можно повредить сам диск или контроллер диска.
1 входной разъем питания
2 кабель питания
ПРЕДУПРЕЖДЕНИЕ . Перед выполнением любых процедур этого раздела ознакомьтесь с инструкциями по технике безопасности .
ПРЕДУПРЕЖДЕНИЕ . Во избежание поражения электрическим током всегда отключайте компьютер от электросети , перед тем как
открывать корпус .
ЗАМЕЧАНИЕ . Во избежание повреждения диска не кладите его на жесткую поверхность . Обязательно подкладывайте под него что-то мягкое,
например пенопласт .
