Инструкция по эксплуатации Dell OptiPlex GX60
Страница 130
3.
Чтобы установить новую плату
, выньте заглушку, открыв отверстие для платы. Затем перейдите к
4.
Чтобы заменить уже установленную плату
, выньте ее из компьютера (см. раздел
Для этого отсоедините от платы все кабели
(если таковые имеются). Взяв плату за верхние углы, аккуратно вытащите ее из разъема.
5.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
6.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата полностью встала в слот.
Если плата полноразмерная
, вставьте один конец в направляющий ограничитель, опуская плату в направлении разъема на системной плате.
Плотно вставьте плату в разъем на системной плате
.
7.
Перед тем как опустить шарнирный фиксатор
, проверьте следующее:
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Паз в верхней части платы или заглушки совмещен с направляющей
.
8.
Закрепите плату
, вернув шарнирный фиксатор в исходное положение.
9.
Присоедините к плате все необходимые кабели
.
1
краевой
соединитель
4 разъем для платы
2
плата
5 заглушка
3
шарнирный
фиксатор
ПРЕДУПРЕЖДЕНИЕ
.
Некоторые сетевые адаптеры при подключении к сети автоматически запускают компьютер
. Поэтому, во избежание
поражения электрическим током
, обязательно отключите питание компьютера перед установкой платы. Убедитесь, что индикатор
резервного питания на системной плате не горит
. Если вы не можете обнаружить этот индикатор, см. раздел
Элементы системной платы
.

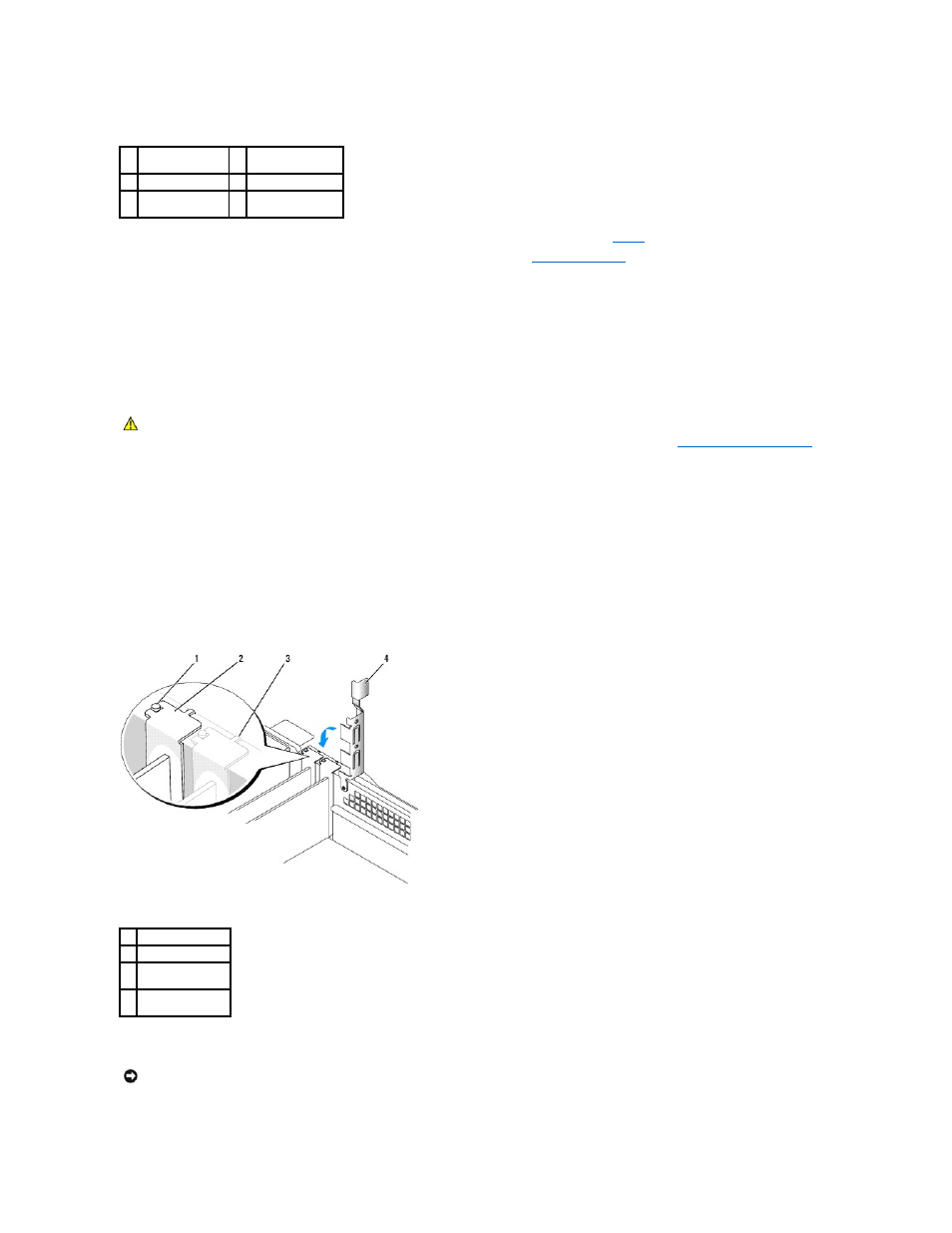

1 направляющая
2 заглушка
3 выравнивающая
полос
a
4 шарнирный
фиксатор
ЗАМЕЧАНИЕ
.
Не прокладывайте кабели платы поверх или позади плат
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
