Процессор
Руководство пользователя компьютера Dell™ OptiPlex™ GX260
1.
Выполните инструкции раздела
Перед началом работы
.
2.
Отсоедините кабель питания охлаждающего вентилятора от
разъема
FAN
на системной плате.
3.
Отсоедините
12-вольтовый кабель питания от
разъема
12VPOWER
на системной плате.
4.
Снимите сборку радиатора и вентилятора
.
a.
Радиатор прикреплен к вентилятору
. Нажмите на зеленый шарнирный рычаг и опускайте его, пока он не станет параллельно системной
плате
.
b.
Осторожно покачайте радиатор и затем немного поверните его так
, чтобы снять с процессора.
5.
Снимите сборку радиатора и вентилятора с процессора
.
6.
Выньте два винта из вентилятора
, чтобы снять его с радиатора.
7.
Поднимите рычаг освобождения вверх
, чтобы освободить и вынуть процессор из разъема.
ПРЕДУПРЕЖДЕНИЕ
.
Перед выполнением любых процедур этого раздела ознакомьтесь с
инструкциями по технике безопасности
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети
, перед тем как
открывать корпус
.
ЗАМЕЧАНИЕ
.
Положите радиатор термальным слоем вверх
.

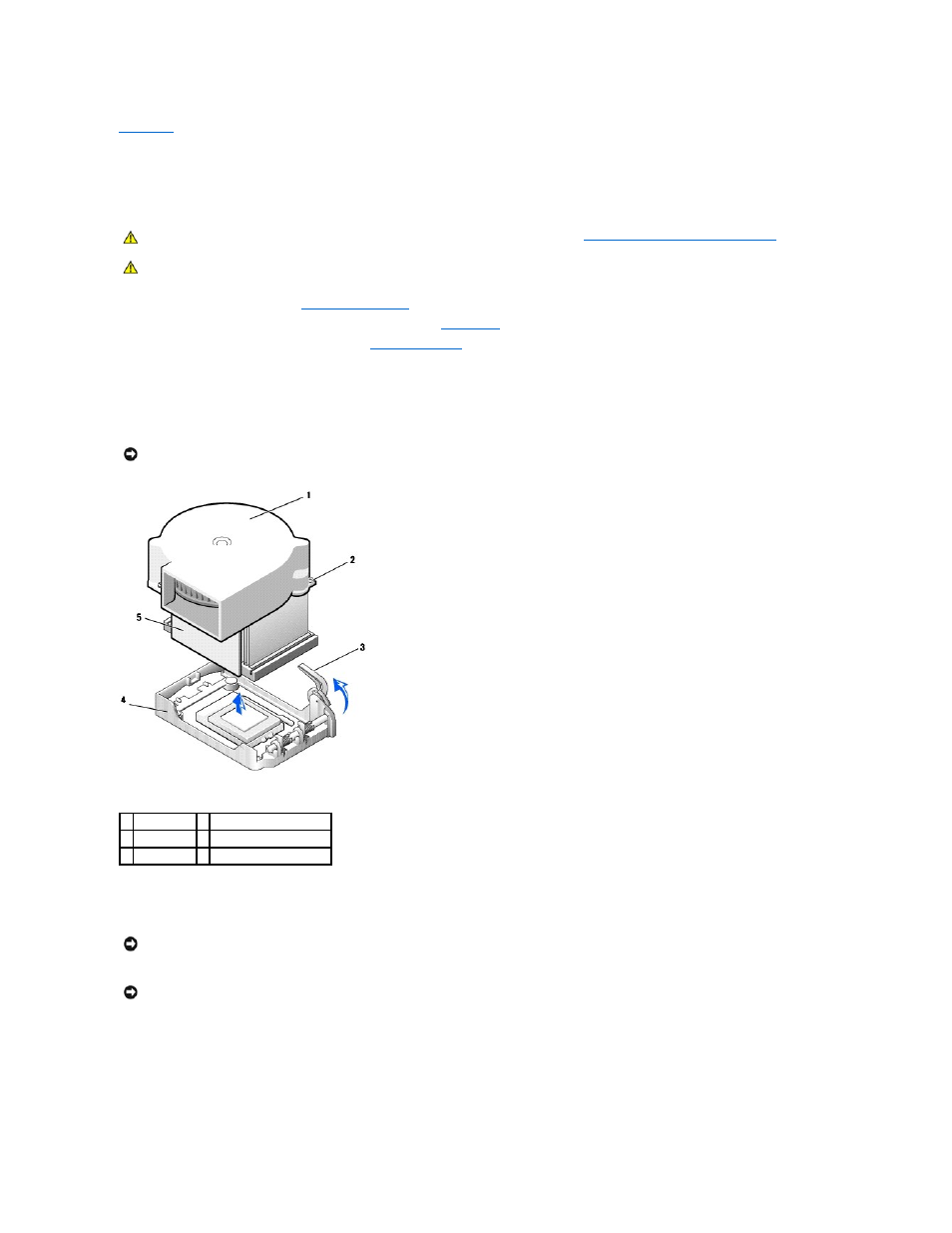

1 вентилятор 4 фиксирующая пластина
2 винты (2)
5 радиатор
3 рычаг
ЗАМЕЧАНИЕ
.
Не выкидывайте вентилятор
. Его еще можно использовать. При установке процессора из комплекта обновления Dell исходный
радиатор больше не потребуется
. Если у вас нет такого комплекта обновления, используйте исходный радиатор и продуйте его перед
установкой нового процессора
.
ЗАМЕЧАНИЕ
.
Будьте осторожны и не согните контакты
, когда вынимаете процессор. Согнутые контакты могут вывести процессор из строя.
