Внутреннее устройство
Цвет кабелей
7
разъем линейного входа
Голубой разъем линейного входа line-in (имеющийся на компьютерах со встроенной звуковой платой) служит для
подключения звукозаписывающих и проигрывающих устройств
, например кассетного или CD-плейера,
видеомагнитофона
.
На компьютерах со звуковой платой используется разъем линейного входа этой платы
.
8
разъем линейного
выхода
Зеленый разъем линейного выхода
line-out (имеющийся на компьютерах со встроенной звуковой платой) служит для
подключения наушников и большинства динамиков со встроенными усилителями
.
На компьютерах со звуковой платой используется разъем линейного входа этой платы
.
9
разъем микрофона
Розовый разъем микрофона
(имеющийся на компьютерах со встроенной звуковой платой) служит для подключения
микрофона компьютера или музыкального входного сигнала к звуковой или телефонной программе
.
На компьютерах со звуковой платой используется разъем микрофона этой платы
.
10 разъемы шины USB
К разъемам
USB можно подключать USB-устройства, например: мышь, клавиатуру, принтер, джойстик, динамики.
11 индикаторы диагностики Эти индикаторы выдают коды диагностики, которые помогают в устранении проблем с компьютером.
Дополнительную информацию см
. в разделе
Индикаторы диагностики
.
12 видеоразъем
Голубой разъем служит для подключения
VGA-совместимого монитора.
13 разъем
последовательного порта
К разъему последовательного порта подключается последовательное устройство
, например ручное устройство. Если
установлена плата второго последовательного порта
, к этому разъему можно подключить второе устройство.
Дополнительную информацию см
. в разделе
Параметры настройки системы
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед выполнением любых процедур этого раздела ознакомьтесь с
инструкциями по технике безопасности
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед открытием
корпуса
.
ЗАМЕЧАНИЕ
.
Будьте внимательны
, когда открываете крышку корпуса, чтобы нечаянно не отсоединить кабели от системной платы.

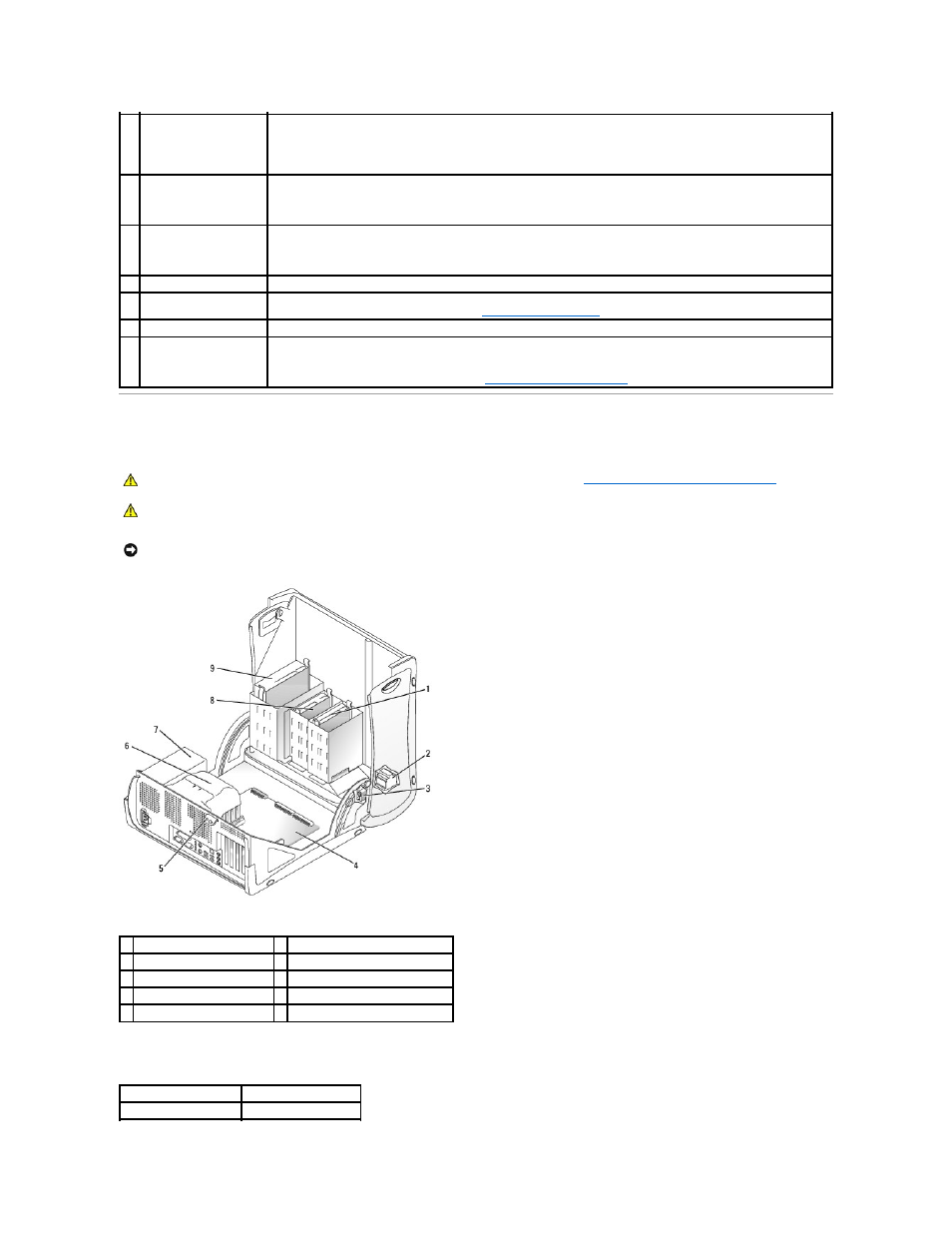

1 жесткий диск
6 сборка радиатора и вентилятора
2 внутренний динамик
7 блок питания
3 детектор открытия корпуса 8 дисковод гибких дисков
4 системная плата
9 дисковод CD/DVD
5 кольцо для навесного замка
Жесткий диск
С синим ярлычком
Дисковод гибких дисков
С черным ярлычком
