Страница 107
2.
Выньте каркас для плат
(см.
3.
Поднимите шарнирный фиксатор
, нажав на его рычаг.
4.
Отсоедините от платы все подключенные кабели
.
5.
Взяв плату за верхние углы
, аккуратно вытащите ее из разъема.
6.
Если вы удаляете плату надолго
, вставьте на ее место заглушку.
Если у вас нет заглушки
,
обратитесь в корпорацию
Dell
.
7.
Опустите шарнирный фиксатор и нажмите на него
, чтобы вернуть в исходное положение.
Адаптеры последовательного порта

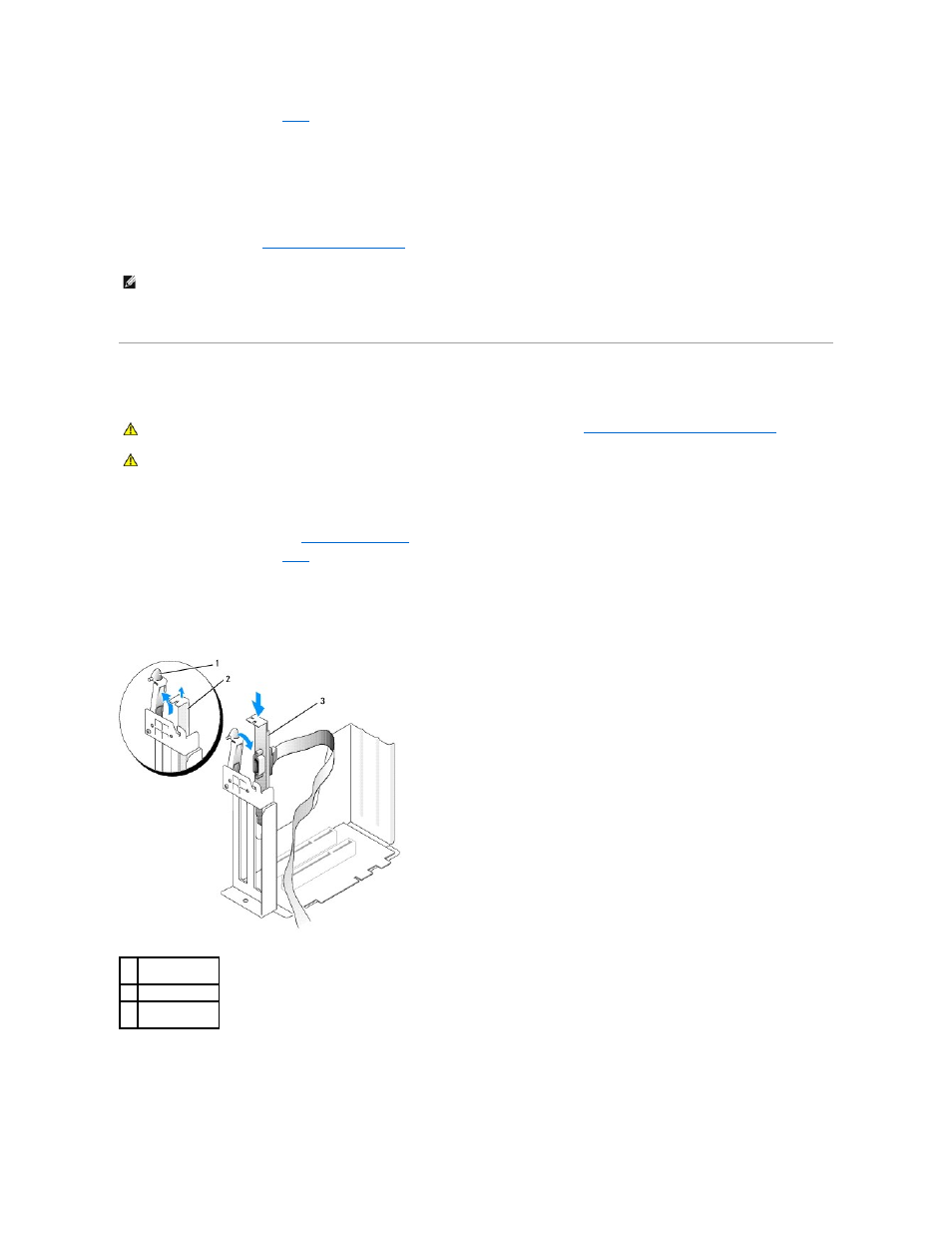

Установка адаптера последовательного порта
1.
Выполните инструкции раздела
Перед началом работы
.
2.
Выньте каркас для плат
(см.
3.
Поднимите шарнирный фиксатор
, нажав на его рычаг.
4.
Выньте заглушку
.
5.
Задвиньте вниз кронштейн адаптера в открытое гнездо и опустите шарнирный фиксатор
, чтобы закрепить кронштейн.
6.
Проложите кабель адаптера под каркасом для плат и подсоедините его к разъему
SER2 на системной плате.
ПРИМЕЧАНИЕ
.
Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта
FCC. Кроме того, заглушки
защищают компьютер от пыли и грязи
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед выполнением любых процедур этого раздела ознакомьтесь с
инструкциями по технике безопасности
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети
, перед тем как
открывать корпус
.
1
шарнирный
фиксатор
2
заглушка
3
кронштейн
платы
