Панель ввода
-вывода
Руководство пользователя компьютера Dell™ OptiPlex™ GX60
Снятие панели ввода
-вывода
1.
Выполните инструкции раздела
Перед началом работы
.
2.
Если установлен навесной замок
(через соответствующее кольцо на задней панели), снимите его.
Корпус
Small Form-Factor
1.
Чтобы открутить винты
, которые крепят панель ввода-вывода,
снимите жесткий диск
.
2.
Отсоедините кабель передней панели от разъема панели управления на панели ввода
-вывода. Отсоедините кабель ввода-вывода от панели
ввода
-вывода.
3.
Отсоедините все кабели
, подключенные к панели ввода-вывода (кабель детектора открытия корпуса и кабель внутреннего динамика).
4.
С внутренней стороны компьютера открутите крепежные винты
, которые фиксируют панель ввода-вывода на компьютере.
5.
Снимите панель ввода
-вывода с компьютера.
Корпус
Small Desktop
1.
Отсоедините кабель данных жесткого диска
.
2.
Отсоедините кабель передней панели от разъема панели управления на панели ввода
-вывода. Отсоедините кабель ввода-вывода от панели
ввода
-вывода.
При отсоединении обратите внимание на укладку кабеля панели управления
, с тем, чтобы позднее его можно было правильно уложить на место.
3.
Отсоедините все кабели
, подключенные к панели ввода-вывода (кабель детектора открытия корпуса и кабель внутреннего динамика).
ПРЕДУПРЕЖДЕНИЕ
.
Перед выполнением любых процедур этого раздела ознакомьтесь с
инструкциями по технике безопасности
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети
, перед тем как
открывать корпус
.

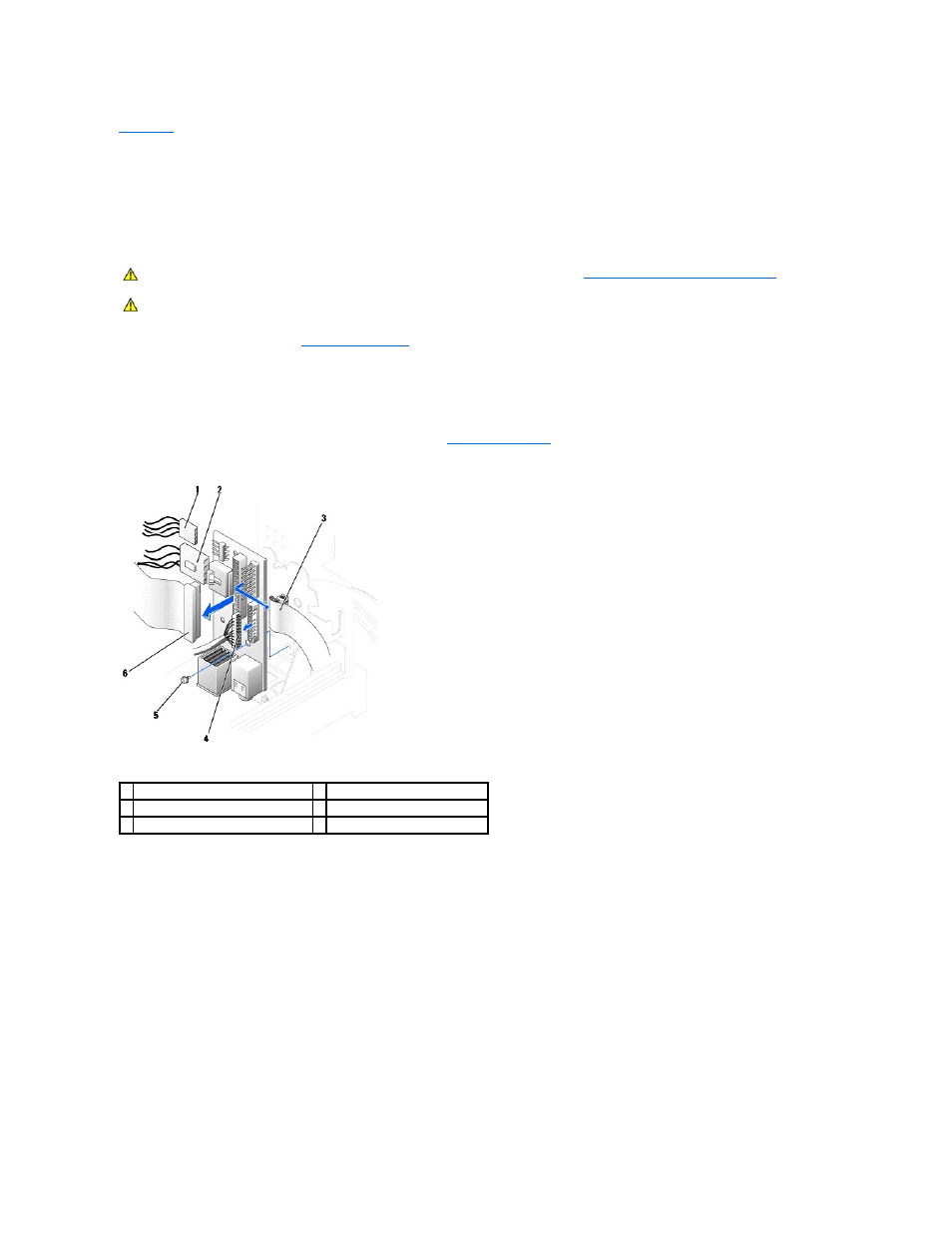

1 кабель внутреннего динамика
4 аудиокабель с передней панели
2 кабель детектора открытия корпуса 5 крепежный винт
3 кабель панели управления
6 кабель ввода-вывода
