Установка дисковода гибких дисков – Инструкция по эксплуатации Dell OptiPlex GX60
Страница 124
b.
Чтобы отсоединить кабель дисковода от разъема
, поднимите рычаг до упора и вытащите кабель.
6.
Вытащите дисковод из салазок
, удерживая их за выступ.
Установка дисковода гибких дисков
1.
Защелкните новый дисковод в салазках и проверьте
, зафиксировался ли он.
2.
Подсоедините промежуточную плату к дисководу
.
a.
Вставьте кабель в разъем дисковода
.
b.
Закройте рычаг
, так чтобы кабель был закреплен в разъеме.
c.
Выровняйте отверстие на нижней части промежуточной платы с выступом на разъеме и защелкните плату на дисководе
.
3.
Аккуратно задвигайте дисковод в компьютер
, пока не услышите щелчок.

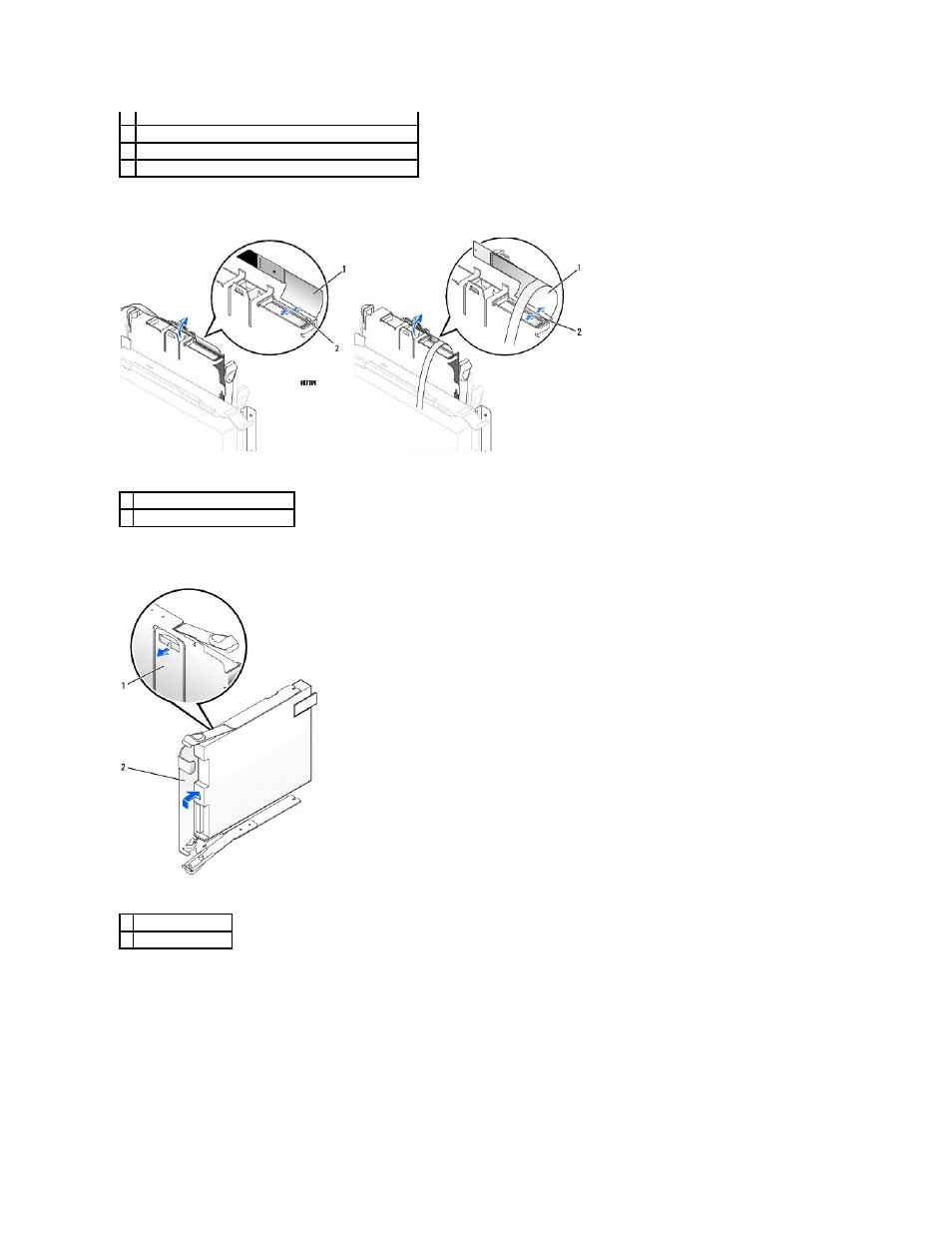

1 кабель дисковода гибких дисков
2 выступ
3 промежуточная плата
4 разъем дисковода гибких дисков DSKT на системной плате
1 кабель дисковода гибких дисков
2 рычаг
1 выступ на салазках
2 салазки
