9. Удалите драйвер платы из операционной системы .
Адаптеры последовательного порта
Установка адаптера последовательного порта
1. Выполните инструкции раздела Перед началом работы .
2. Поднимите шарнирный фиксатор .
3. Выньте заглушку .
4. Задвиньте кронштейн адаптера в открытое гнездо и опустите шарнирный фиксатор . Проверьте следующее:
l Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой .
l Паз в верхней части платы или заглушки совмещен с направляющей (см. шаг 8 предыдущей процедуры).
5. Подсоедините кабель последовательного адаптера к разъему SER2 на системной плате.
6. Опустите шарнирный фиксатор в исходное положение , чтобы закрепить плату.
7. Перейдите к шагу 7 следующей процедуры.
Снятие адаптера последовательного порта
1. Выполните инструкции раздела Перед началом работы .
ПРИМЕЧАНИЕ . Если пароль настройки вам неизвестен , узнайте у сетевого администратора, как настроить детектор открытия корпуса.
ПРЕДУПРЕЖДЕНИЕ . Перед выполнением любых процедур этого раздела ознакомьтесь с инструкциями по технике безопасности .

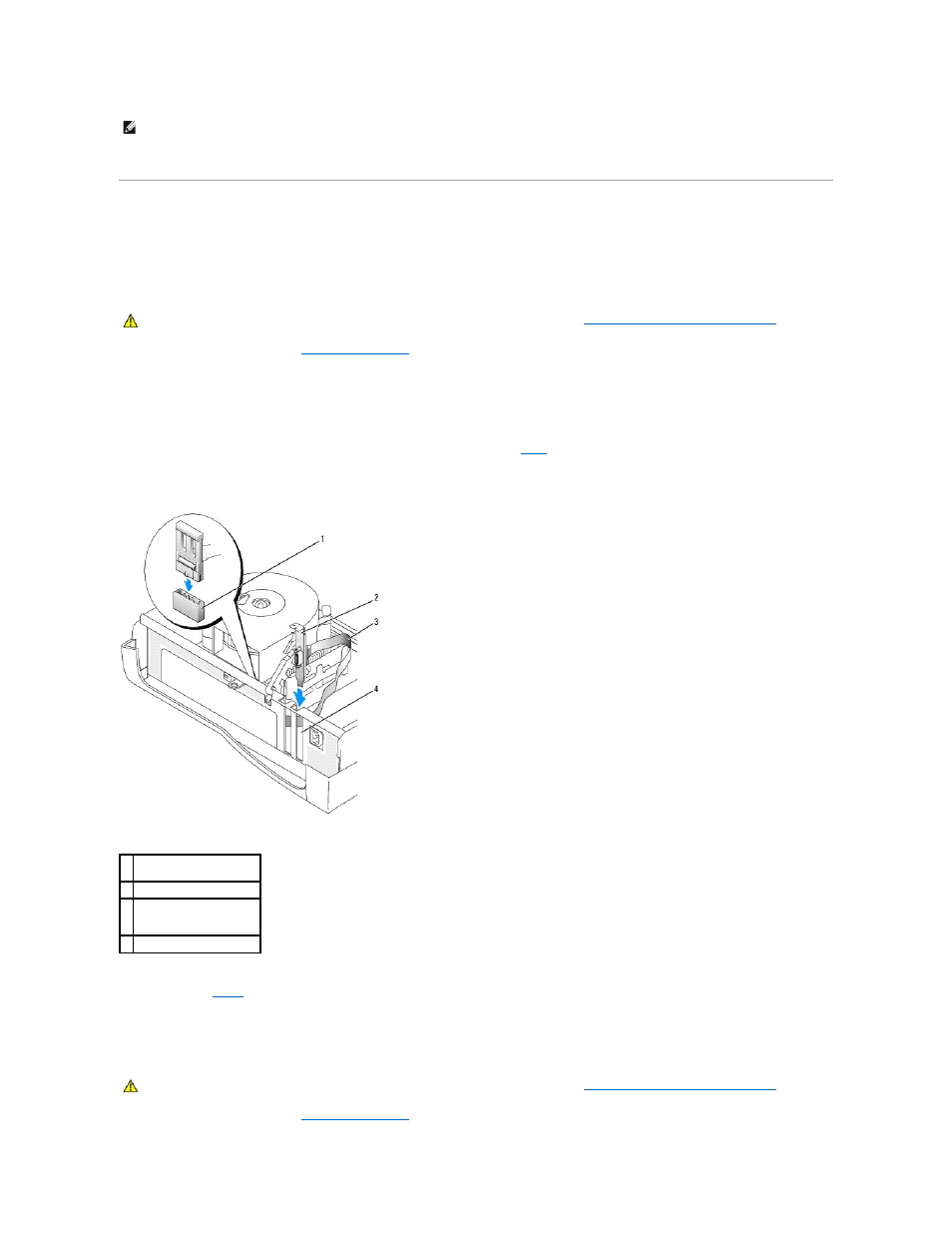

1 разъем SER2 на
системной плате
2 кронштейн платы
3 кабель
последовательного
адаптера
4 гнездо платы открыто
ПРЕДУПРЕЖДЕНИЕ . Перед выполнением любых процедур этого раздела ознакомьтесь с инструкциями по технике безопасности .
