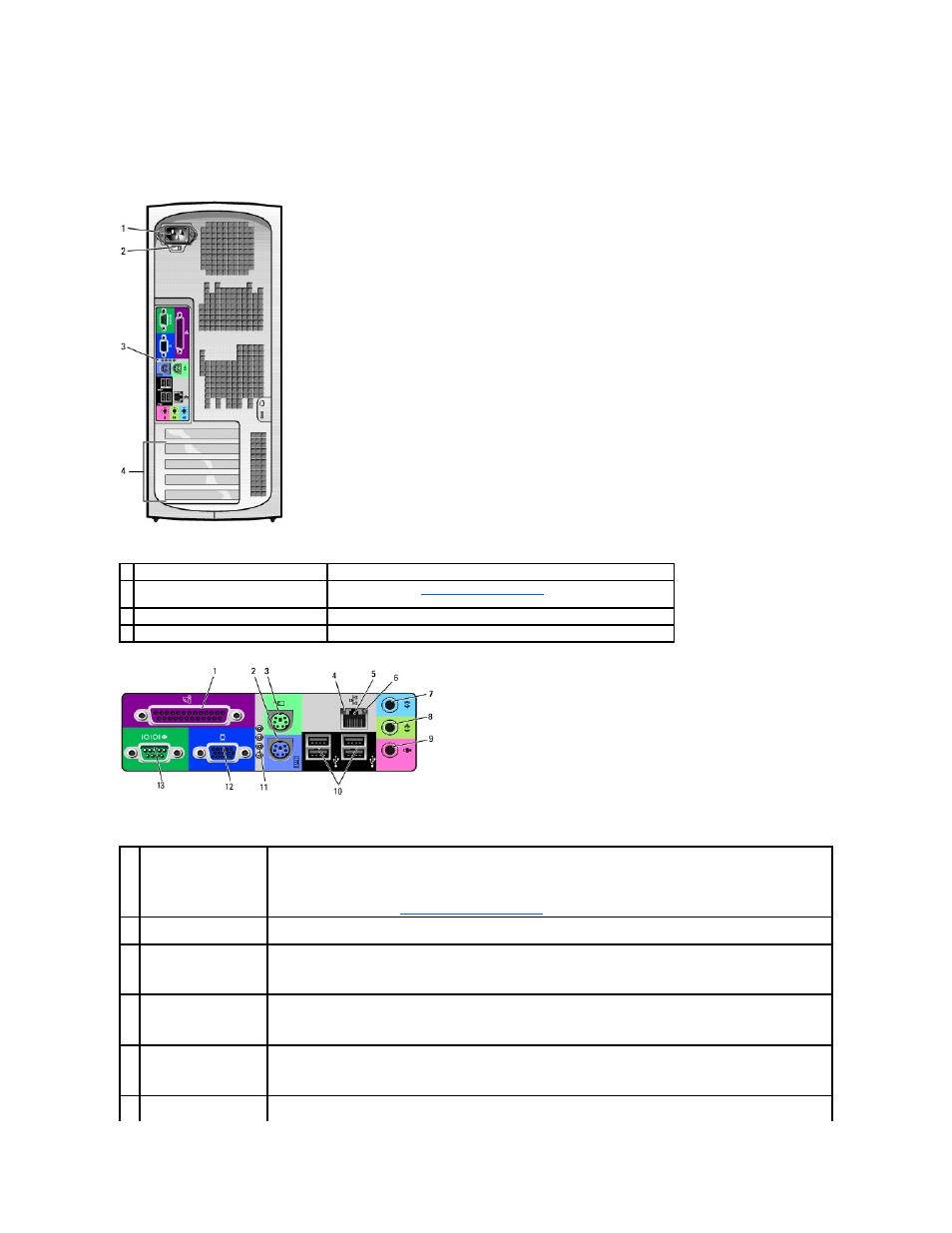

Вид сзади
1 разъем питания
Для подключения кабеля питания
.
2 переключатель выбора напряжения
(есть не на всех компьютерах)
Подробности см
. в
Руководстве пользователя
.
3 разъемы на задней панели
Разъемы компьютера
.
4 гнезда для плат
Для плат
PCI или платы второго последовательного порта.
1
разъем параллельного
порта
К разъему параллельного порта подключается параллельное устройство
, например принтер. USB-принтер следует
подключать к разъему
USB.
ПРИМЕЧАНИЕ
.
Встроенный разъем параллельного порта автоматически отключается
, если компьютер обнаруживает
установленную плату
, имеющую разъем параллельного порта, настроенный на тот же адрес. Дополнительную
информацию см
. в разделе
Параметры настройки системы
.
2
разъем клавиатуры
Подключайте стандартную клавиатуру к фиолетовому разъему клавиатуры
. USB-клавиатуру следует подключать к
разъему
USB.
3
разъем мыши
Подключайте стандартную мышь к зеленому разъему мыши
. Перед подключением мыши выключите компьютер и все
присоединенные устройства
. USB-мышь следует подключать к разъему USB.
Для компьютера с
Windows 2000 необходимые драйверы мыши уже установлены корпорацией Dell на жестком диске.
4
индикатор
работоспособности связи
l
Зеленый –
Между сетью 10 Мбит/с и компьютером устойчивая связь.
l
Оранжевый –
Между сетью 100 Мбит/с и компьютером устойчивая связь.
l
Выключен –
Компьютер не обнаружил физического соединения с сетью.
5
сетевой адаптер
Подсоедините
UTP-кабель к настенной розетке RJ45 или к порту RJ45 на UTP-концентраторе или хабе, затем
вставьте другой конец
UTP-кабеля в разъем сетевого адаптера до щелчка.
Корпорация
Dell рекомендует своим клиентам использовать для локальных сетей проводку и разъемы категории 5.
6
индикатор работы сети
Желтый мигающий индикатор указывает на то
, что компьютер передает или принимает данные. При большом
объеме сетевого трафика этот индикатор горит постоянно
.
