Системная плата
Руководство пользователя компьютера Dell™ OptiPlex™ GX60
1.
Выполните инструкции раздела
Перед началом работы
.
2.
Снимите все компоненты
, ограничивающие доступ к системной плате.
3.
Отсоедините все кабели от системной платы
.
4.
Прежде чем снять установленную системную плату
, визуально сравните старую и новую системные платы, чтобы убедиться, что они
одинаковые
.
5.

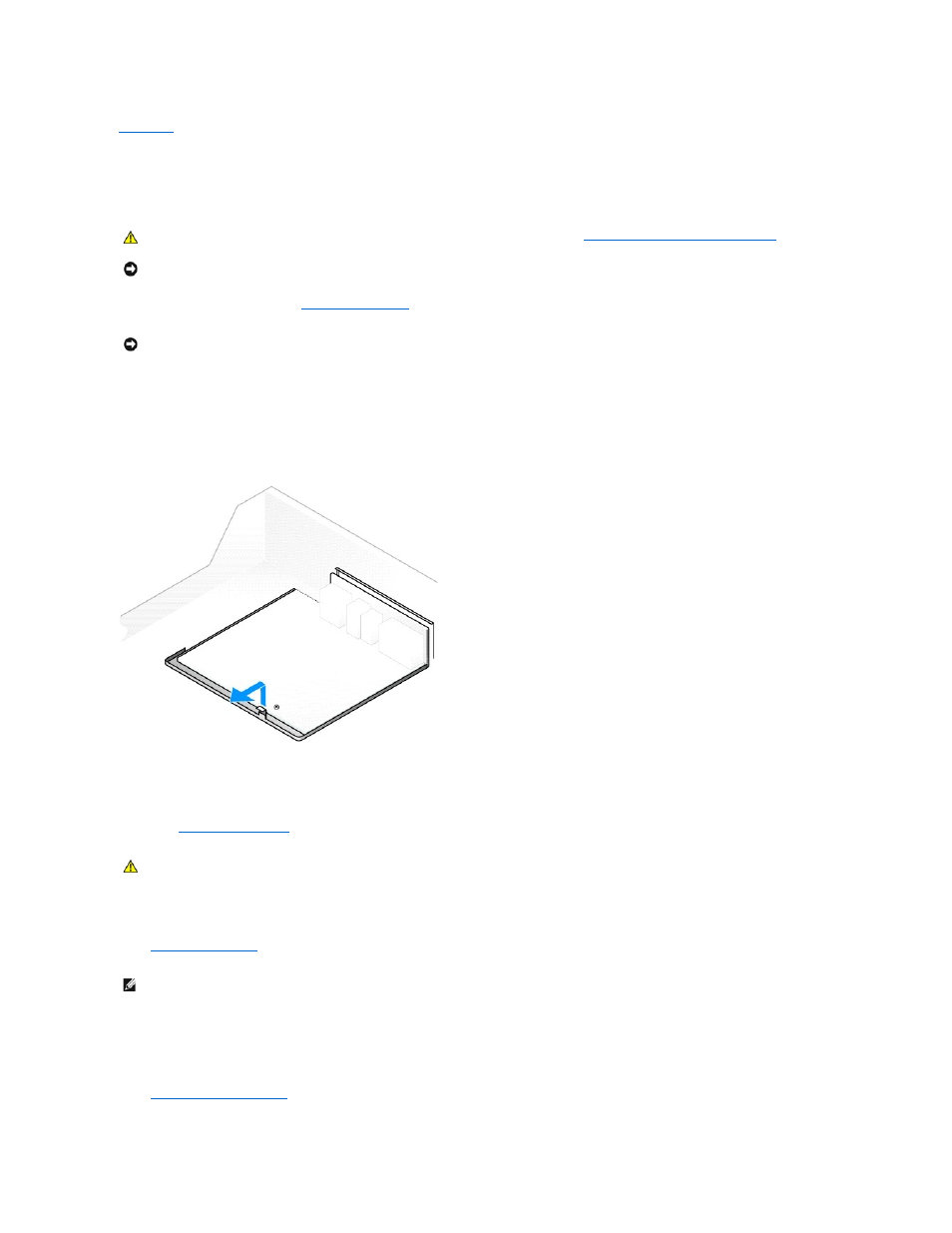

Разожмите фиксаторы и сдвиньте системную плату к передней панели компьютера
. Затем поднимите и выньте ее.
6.
Положите снятую плату рядом с новой системной платой
.
7.
Перенесите элементы со старой системной платы на новую
.
a.
Снимите модули памяти
и установите их на новую плату
.
b.
Перенесите радиатор и процессор со старой системной платы на новую
.
8.
Задайте настройки на новой системной плате
.
9.
Установите перемычки
на новой системной плате так
, как они стояли на старой.
10.
Располагайте новую системную плату так
, чтобы пазы на нижней части платы совпадали с фиксаторами в компьютере.
11.
Задвиньте системную плату по направлению к задней панели компьютера
, так, чтобы раздался щелчок.
12.
Установите на место все компоненты и кабели
, которые были удалены с системной платы.
13.
Вставьте все кабели в разъемы на задней панели компьютера
.
14.
Закройте корпус компьютера
.
15.
Если используется подставка
, прикрепите ее.
ПРЕДУПРЕЖДЕНИЕ
.
Перед выполнением любых процедур этого раздела ознакомьтесь с
инструкциями по технике безопасности
.
ЗАМЕЧАНИЕ
.
Чтобы не повредить внутренние компоненты компьютера
, снимайте с себя статическое электричество, прежде чем дотрагиваться
до любого электронного компонента
. Для этого можно периодически прикасаться к неокрашенной металлической поверхности корпуса.
ЗАМЕЧАНИЕ
.
Системная плата и металлический лоток соединены и снимаются как одно целое
.
ПРЕДУПРЕЖДЕНИЕ
.
Процессор и радиатор могут сильно нагреваться
. Чтобы к ним можно было прикасаться, должно пройти некоторое
время
.
ПРИМЕЧАНИЕ
.
Расположение некоторых компонентов и соединений на старой и новой системных платах может отличаться
.
