Цвет кабелей
Установка и снятие подставки компьютера
Компьютер можно устанавливать как в вертикальном
, так и в горизонтальном положении.
Для установки в вертикальном положении нужно прикрепить подставку
.
1.
Положите компьютер на правый бок
, так чтобы отсеки дисководов были снизу.
2.
Совместите подставку с левой панелью компьютера
.
a.
Расположите подставку
, как показано на рисунке, выровняв большое круглое отверстие на подставке с фиксирующей кнопкой на панели
и невыпадающий винт на подставке с отверстием на панели
.
b.
Когда подставка будет установлена
, затяните винт.
3.
Переверните компьютер
, так чтобы подставка располагалась внизу, а дисководы наверху.

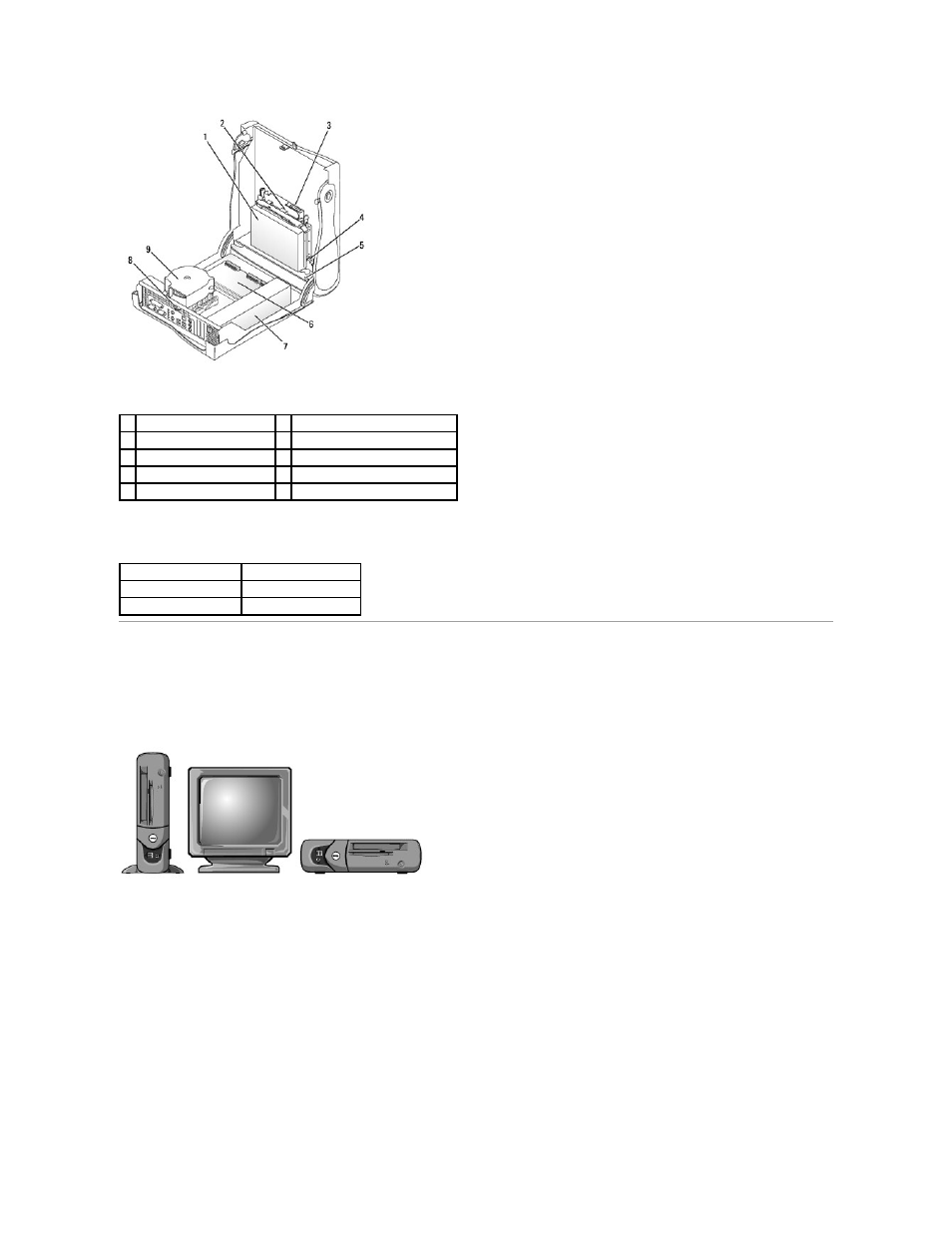

1 жесткий диск
6 системная плата
2 дисковод гибких дисков
7 блок питания
3 дисковод CD/DVD
8 кольцо для навесного замка
4 внутренний динамик
9 сборка радиатора и вентилятора
5 детектор открытия корпуса
Жесткий диск
С синим ярлычком
Дисковод гибких дисков
С черным ярлычком
Дисковод
CD/DVD
С оранжевым ярлычком
