Угол перекладки руля
Различные суда могут существенно отличаться друг от друга по степени чувствительности
штурвала, поэтому, регулируя угол перекладки руля, Вы можете изменить характеристики
управляемости системы SPX-5 Sport. Угол перекладки руля — это величина, обозначающая
интенсивность использования штурвала системой SPX-5 Sport для корректировки курса. Чем
выше значение, тем интенсивнее используется руль.
Проверка
Выполните следующую проверку, чтобы определить, установлен ли правильно угол перекладки
руля:
1. Убедитесь, что Вы установили порог чувствительности системы SPX-5 Sport на 5, как указано
выше.
2. Находясь в спокойной воде, двигайтесь на вашем судне с крейсерской скоростью. Проще
всего определить чувствительность управления, находясь в спокойной воде, когда волны не
скрывают действительных особенностей управления.
3. Нажмите кнопку auto для входа в автоматический режим, после чего измените курс на 40◦:
• Если угол перекладки руля настроен правильно, изменение курса на 40◦ приведет к точному
повороту с последующим перебегом, но не более чем на 5◦.
• Если значение угла перекладки руля слишком завышено, то изменение курса на 40◦ приведет
к очевидному перебегу руля на более чем 5◦, что может вызвать заметный зигзаг в линии
курса (А).
Устраните избыточный ход руля, уменьшив значение угла его перекладки.
• Если значение угла перекладки руля слишком мало, то реакция судна будет вялой —
потребуется много времени для совершения поворота в 40◦ и при этом не будет перебега
руля (В).
Устраните недостаточный ход руля, увеличив значения угла его перекладки.
Настройка
Чтобы настроить угол перекладки руля, нужно:
1. Войти в режим Дилерской калибровки, как показано на стр. 35.
2. При необходимости воспользоваться кнопкой disp для перехода на страницу RUDD GAIN
(Угол перекладки руля).
3. При помощи кнопок –1 или +1 настроить угол перекладки руля.
4. Удерживать кнопку standby в течение 2 секунд для сохранения изменений и выхода из режима
Дилерской калибровки.
5. Нажать auto для проверки функциональности системы SPX-5 Sport в автоматическом
режиме.

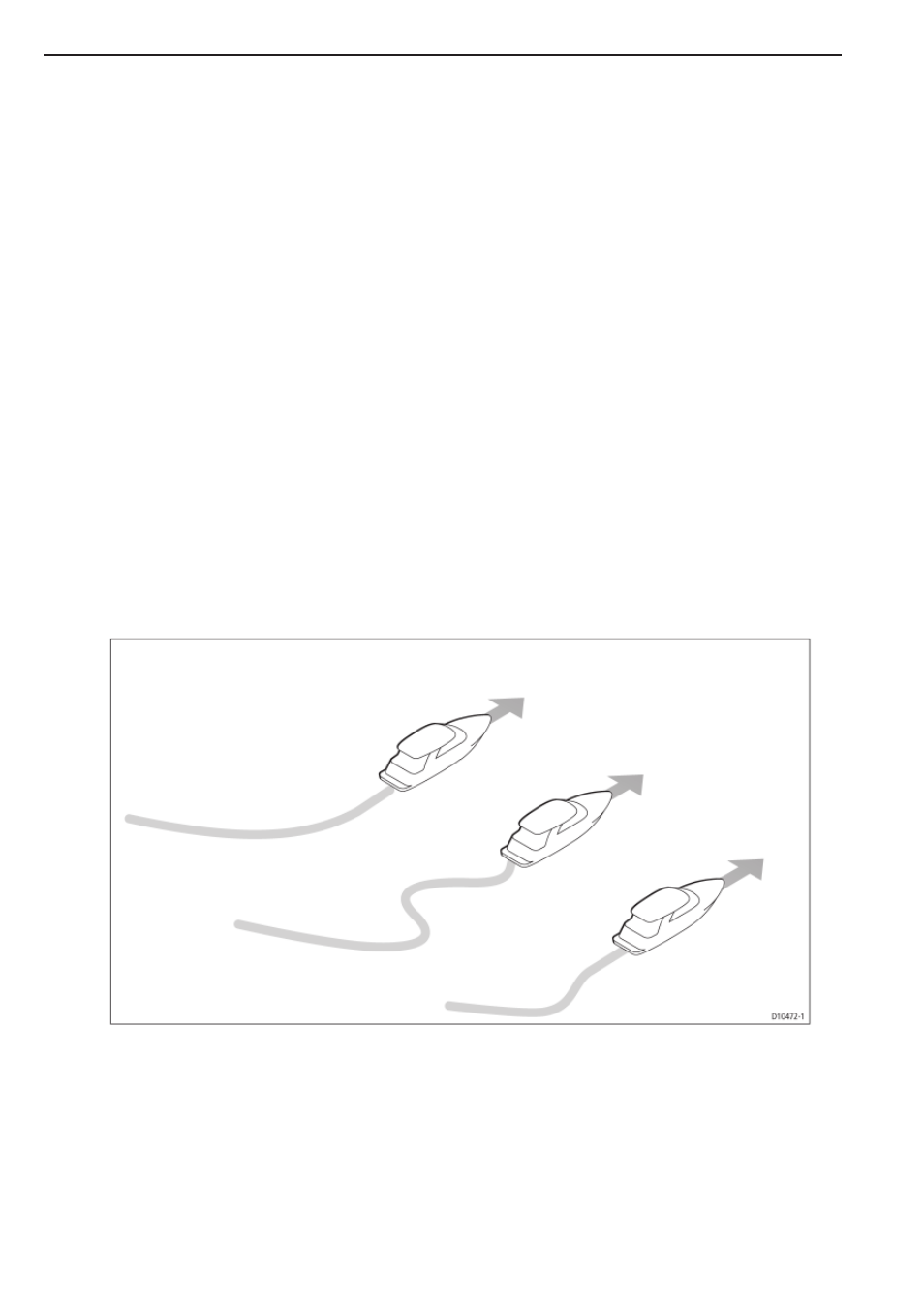

Новый курс B
Новый курс A
Угол перекладки руля
слишком мал
Угол перекладки
руля слишком велик
Новый курс
Правильный угол
перекладки руля
SmartPilot X-5 Sport – Руководство по установке и настройке
