Проверка и настройка на пришвартованном судне
Процедуры проверки на пришвартованном судне включают в себя:
1. Включение оборудования.
2. Проверка подключений SeaTalk и NMEA 0183.
3. Проверка индикатора положения руля и чувствительности управления автопилотом.
4. Настройки дилерской калибровки. Включает:
• Проверка чувствительности управления автопилотом.
• Настройка типа судна и типа привода.
• Настройка угла предельного поворота руля при установленном датчике положения руля.
При надежно пришвартованном судне, выполните необходимые процедуры проверки и настройки,
прежде чем приступать к каким-либо морским испытаниям и процедурам калибровки.
Шаг 1 — Включение
1. Осмотр привода SportDrive, включение основного питания. Если привод начал двигаться,
немедленно выключите питание, после чего проверьте правильность подключения всех
проводов.

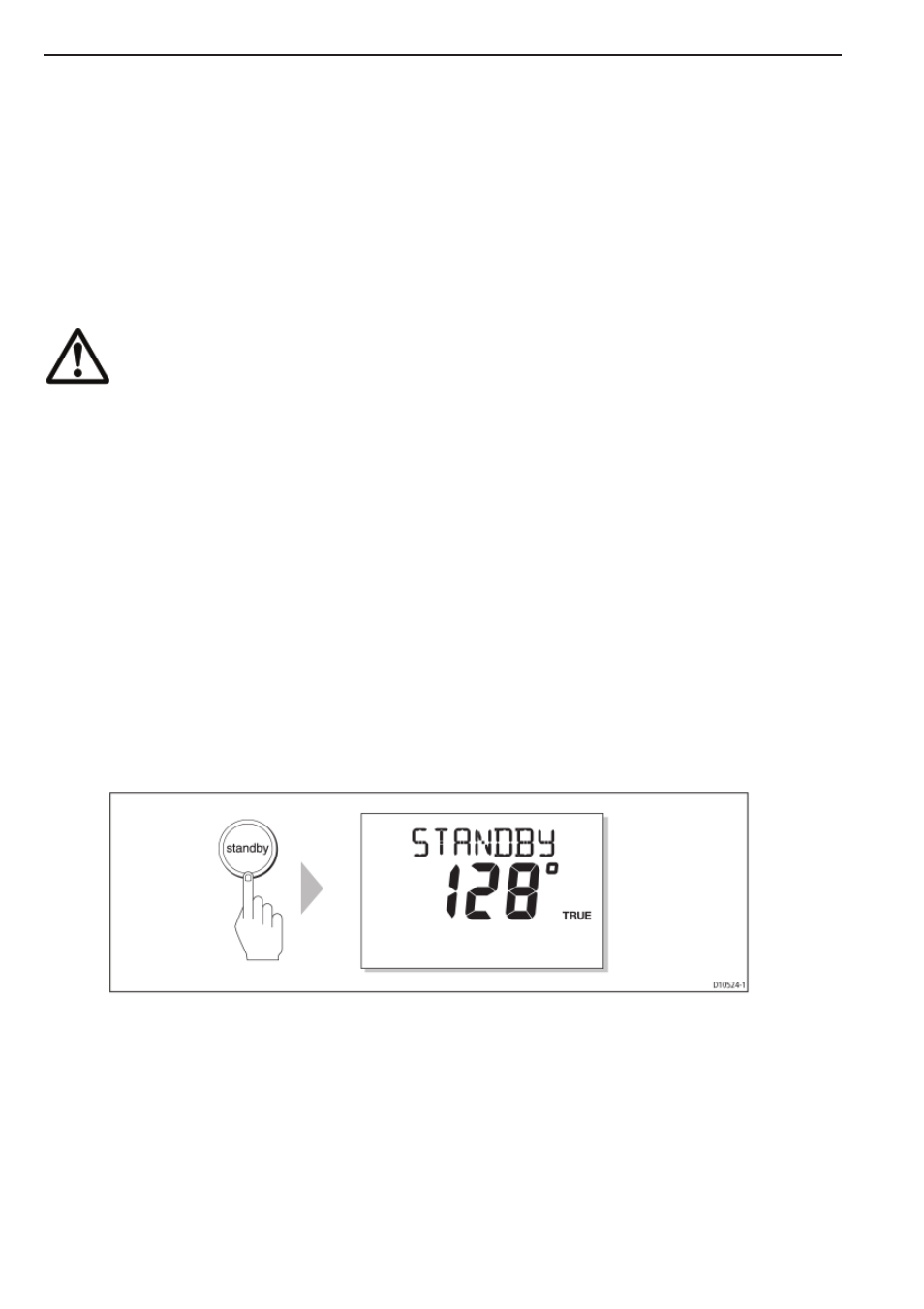

2. При включении курсового компьютера и контроллера автопилота, последний издает короткий
сигнал и в течение нескольких секунд отображает тип контроллера, после чего появляется
страница STANDBY (Ожидание).
Вы также можете увидеть на экране сообщение CALIBRATE REQUIRED (Требуется
калибровка). Это сообщение появляется на короткое время если:
• Не выбран тип судна.
• Компас не отстроен.
Это необходимо сделать во время ввода в эксплуатацию.
3. Убедитесь, что на странице STANDBY отображается текущий курс по компасу.
Проблемы при включении
• Если контроллер автопилота не издает сигнал, либо экран пуст, то следует выключить питание,
проверить состояние предохранителя/прерывателя цепи и предохранителя SeaTalk в курсовом
компьютере SPX.
• Если на дисплее появляется предупреждающая надпись SEATALK FAIL (Ошибка SeaTalk) или
NO PILOT (Автопилот отсутствует), то следует проверить подключения SeaTalk.
• Если на странице STANDBY не отображается текущий курс по компасу, то следует проверить
подключения датчика.
ВНИМАНИЕ
Для обеспечения безопасности управления судном, Вы ДОЛЖНЫ полностью
завершить подготовку на пришвартованном судне, прежде чем выходить в море.
