2.7 Контроллер автопилота
Установка
Контролер автопилота ST6002 комплектуется кабелем длиной 4 м для возможности подключения
к шине SeaTalk. Убедитесь, что место под установку контроллера удалено не более чем на 4
м от подходящей точки подключения. При необходимости Вам потребуется прибрести кабель
большей длины.
Установите контроллер в соответствии с приведенными в отдельном документе инструкциями.
Подключение контроллера к шине SeaTalk

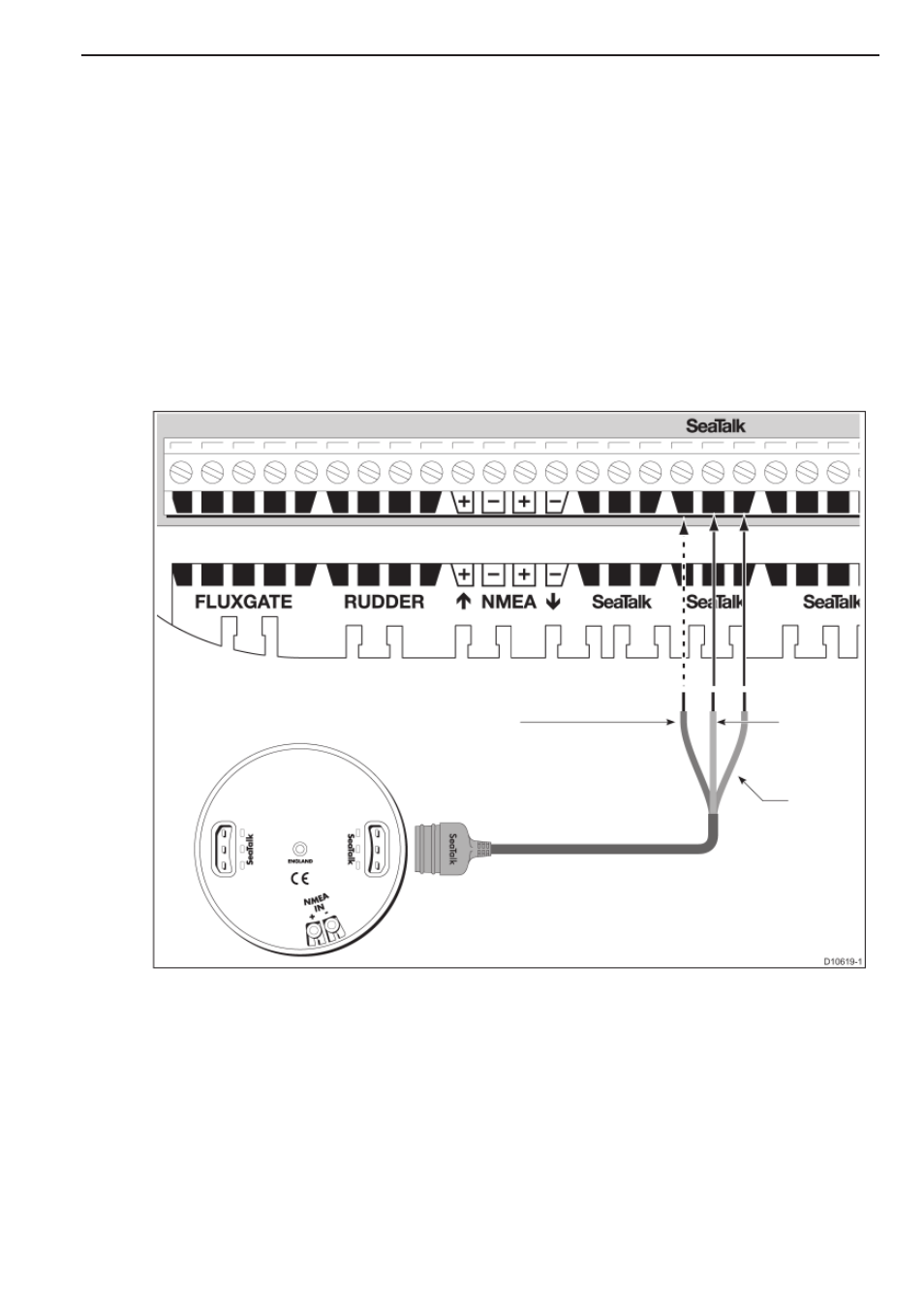

Контроллер автопилота подключается к SeaTalk и курсовому компьютеру согласно приведенной
ниже схеме.
Примечание: для подключения контроллера к уже имеющемуся навигационному инструменту
SeaTalk потребуется дополнительный кабель.
Подключение питания SeaTalk
Способ подключения к курсовому компьютеру зависит от способа подачи питания на SeaTalk:
• Если питание подается с курсового компьютера, подсоедините красный, желтый провод и
экран к курсовому компьютеру.
• Если питание подается с внешнего источника, подсоедините только желтый провод и экран к
курсовому компьютеру. НЕ ПОДСОЕДИНЯЙТЕ красный провод.
Красный
Экран
Желтый
Контроллер автопилота
SeaTalk
Подключайте красный провод только
в случае, если питание на SeaTalk
подается с курсового компьютера.
Для подробной информации см.
Подключение питания SeaTalk ниже
