2.8 Заземление
ОСТОРОЖНО: Заземление
Масса (заземление) системы SPX-5 Sport ДОЛЖНА быть подсоединена к массе судна.
Невыполнение этого условия может стать причиной отказа этого или другого электронного
оборудования.
Чтобы заземлить систему SPX-5 Sport:
• Используйте специальную пластину для заземления (например, dynaplate), контактирующую с
водой.
• Используйте плоский плетеный медный провод номиналом 30 А сечением 6,5 мм (1/4 дюйма)
или больше. В качестве альтернативы можно воспользоваться многожильным проводом
диаметром 4 мм (3/16 дюйма) или более.
• Оставляйте провод заземления настолько коротким, насколько это возможно.
Примечание: Если Вы не можете подсоединить специальную пластину заземления, то можно
соединить провод заземления с отрицательной клеммой аккумулятора (лучше всего, если
подсоединить провод удастся непосредственно к самому аккумулятору).

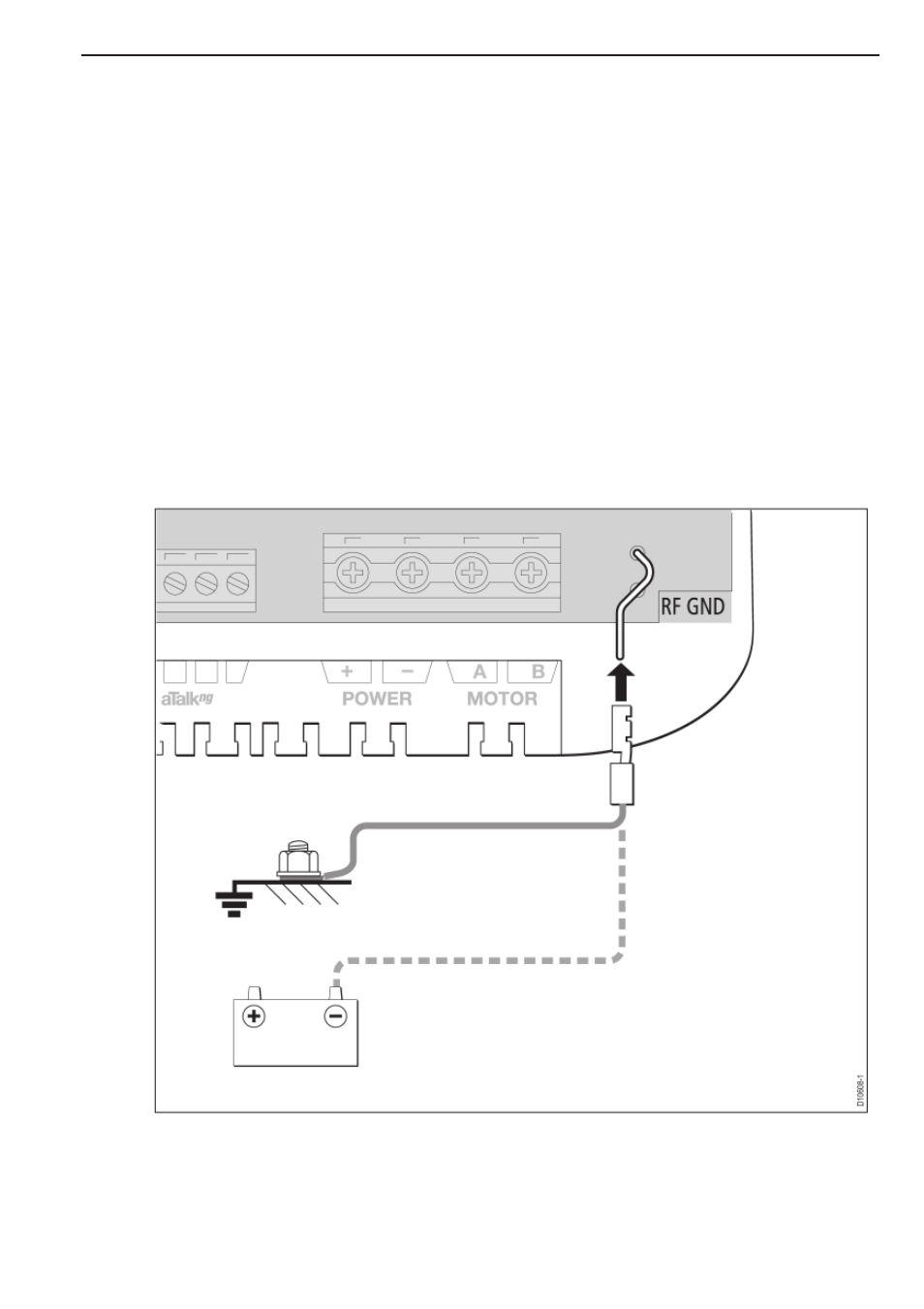

Оптимальный способ
заземления
Соединение с
массой судна
Судовой аккумулятор
Альтернативный способ
заземления
Курсовой компьютер
