9. Наденьте штурвал на вал ступицы таким образом, чтобы полукруглая шпонка, вставленная на
этапе 8, совпала с направляющим пазом в штурвале.
10.Установите оригинальную шайбу штурвала на вал, а затем зафиксируйте штурвалпри помощи
оригинальной крепежной гайки.
11.Установите на место крышку ступицы штурвала.

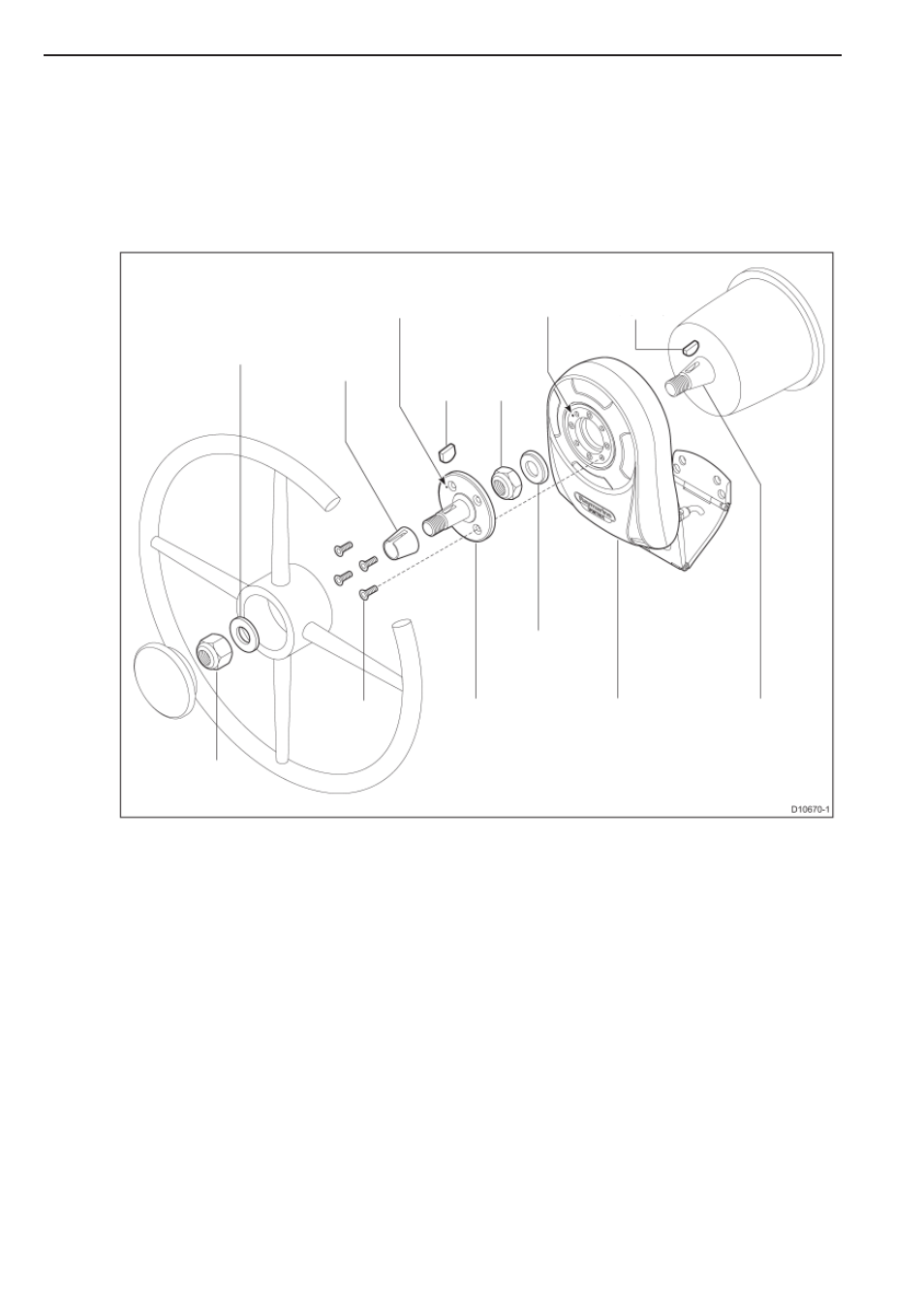

Установка на штурвальный вал диаметром 1 дюйм
При установке привода SportPilot на штурвальный вал диаметром 1 дюйм ознакомьтесь с
представленным выше рисунком, после чего:
1. Вставьте меньшую из двух полукруглых шпонок, входящих в комплект, в паз штурвального
вала. При необходимости воспользуйтесь маленьким молоточком для установки шпонки в
паз.
2. Наденьте SPX-5 Sport Drive на вал таким образом, чтобы полукруглая шпонка, вставленная на
предыдущем этапе, совпала с направляющим пазом в устройстве привода.
Примечание: НЕ ИСПОЛЬЗУЙТЕ для фиксации SportDrive оригинальные гайку и шайбу
крепления штурвала.
3. Наденьте уплотнительную шайбу диаметром 5/8 дюйма (в комплекте) на вал таким образом,
чтобы уплотнительная сторона шайбы была обращена к устройству SportDrive.
4. При помощи трубчатого ключа (в комплекте) закрепите приводное устройство контргайкой Ny-
loc с нейлоновым кольцом.
5. Поскольку рулевая система выкручена в правую сторону до упора, затяните крепежную гайку
приводного устройства с усилием 22 фунтофута (30 Нм).
Установка на вал диаметром 1 дюйм
Шайба
Полукруглая
шпонка
(большая)
Контргайка с
нейлоновым
кольцом Nyloc
(малая)
Полукруглая
шпонка
(большая)
Вал
диаметром
1 дюйм
SportPilot
Уплотнительная
шайба
Вал
ступицы
Болт
Контргайка с
нейлоновым кольцом
Nyloc (большая)
Конусный
переходник
Метка для
выравнивания
Метка для
выравнивания
