Шаг 3 — Подготовка к установке ограничителя крутящего момента
1. Если диаметр штурвального вала равен 1 дюйму, переходите сразу к шагу 2. Если же диаметр
равен 3/4 дюйма, полностью насадите конусный переходник (поставляется в комплекте) на
конус штурвального вала, выровняв по шпоночным пазам.
2. Временно установите SPX-5 Sport на вал штурвала, поместив ограничитель крутящего момента
в самой нижней точке.

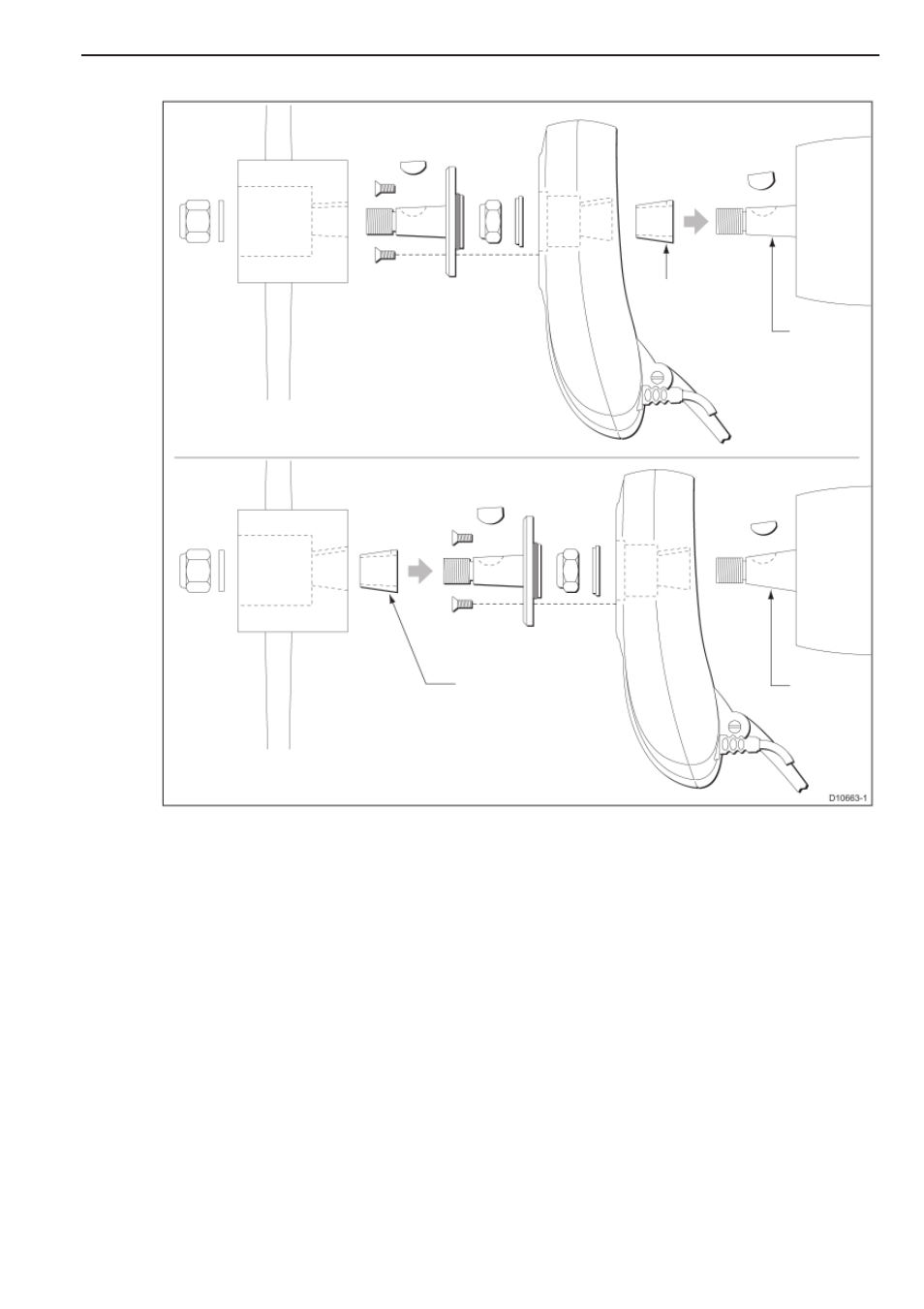

Вал
штурвала
диаметром
3/4 дюйма
Конусный переходник
надевается на вал
штурвала
Штурвал (с креплением
под вал диаметром 3/4
дюйма)
Вал штурвала диаметром 3/4 дюйма
Вал штурвала диаметром 1 дюйм
Вал
штурвала
диаметром
1 дюйм
Конусный переходник
надевается на вал
ступицы
Штурвал (с креплением
под вал диаметром 1
дюйм)
Глава 2: Установка системы
13
