Оборудование NMEA 0183
Система SPX-4 Sport может быть подключена через порт NMEA к совместимым с NMEA
устройствам, например, GPS или картплоттеру.
Обмен данными
Система SPX-5 Pilot функционирует в качестве моста между SeaTalk и NMEA, позволяя
устройствам SeaTalk и NMEA обмениваться между собой данными.
Например, полученные с NMEA данные GPS могут быть переданы на навигационный инструмент
SeaTalk для обеспечения отдельного отображения истинного курса.

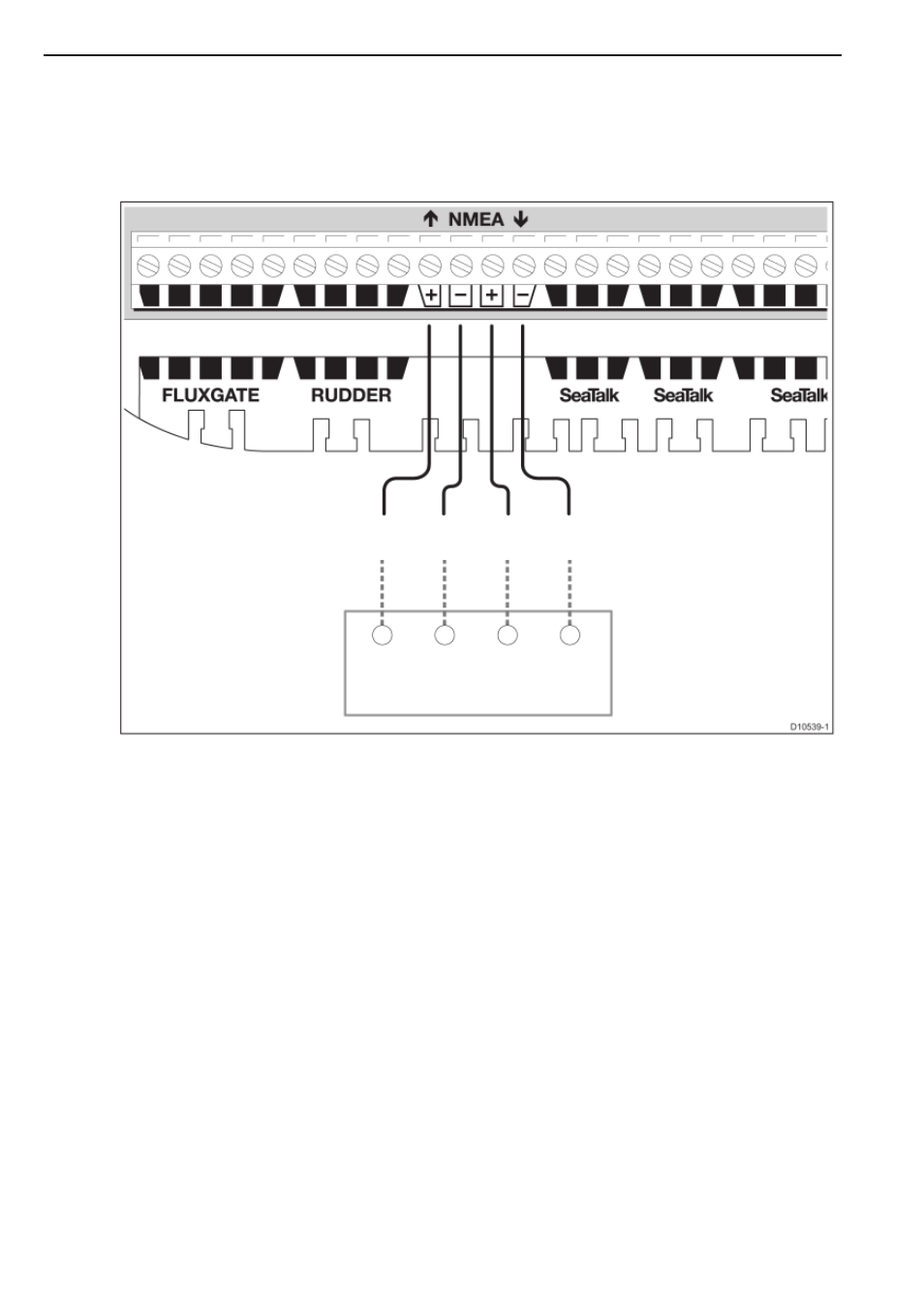

NMEA 0183 / Подключение к оборудованию других производителей
• При подключении оборудования Raymarine к оборудованию, которое не предполагает
использования кабелей Raymarine, Вы ДОЛЖНЫ установить соответствующий ферритовый
фильтр на кабель рядом с устройством Raymarine.
• При подключении оборудования других производителей ищите подробную информацию по
кабельным соединениям в прилагающихся к оборудованию инструкциях.
• Нельзя подключать более одного устройства на один вход NMEA курсового компьютера.
ВЫХОД
-ve
ВЫХОД
+ve
ВХОД
+ve
ВХОД
-ve
ВХОД
-ve
ВХОД
+ve
ВЫХОД
+ve
ВЫХОД
-ve
УСТРОЙСТВО NMEA
Экран не подсоединен
SmartPilot X-5 Sport – Руководство по установке и настройке
28
