Шаг 2 — Определение диаметра штурвального вала
Способ установки компонентов зависит от диаметра вала штурвала. Поэтому прежде чем
приступать к процедуре установки, необходимо определить диаметр вала.
Грубо говоря, если Вы можете надеть входящий в комплект SPX-5 Sport конусный переходник
на конус вала, то диаметр последнего составляет ¾ дюйма. Если же конусный переходник не
удается надеть на вал, то диаметр последнего составляет 1 дюйм.

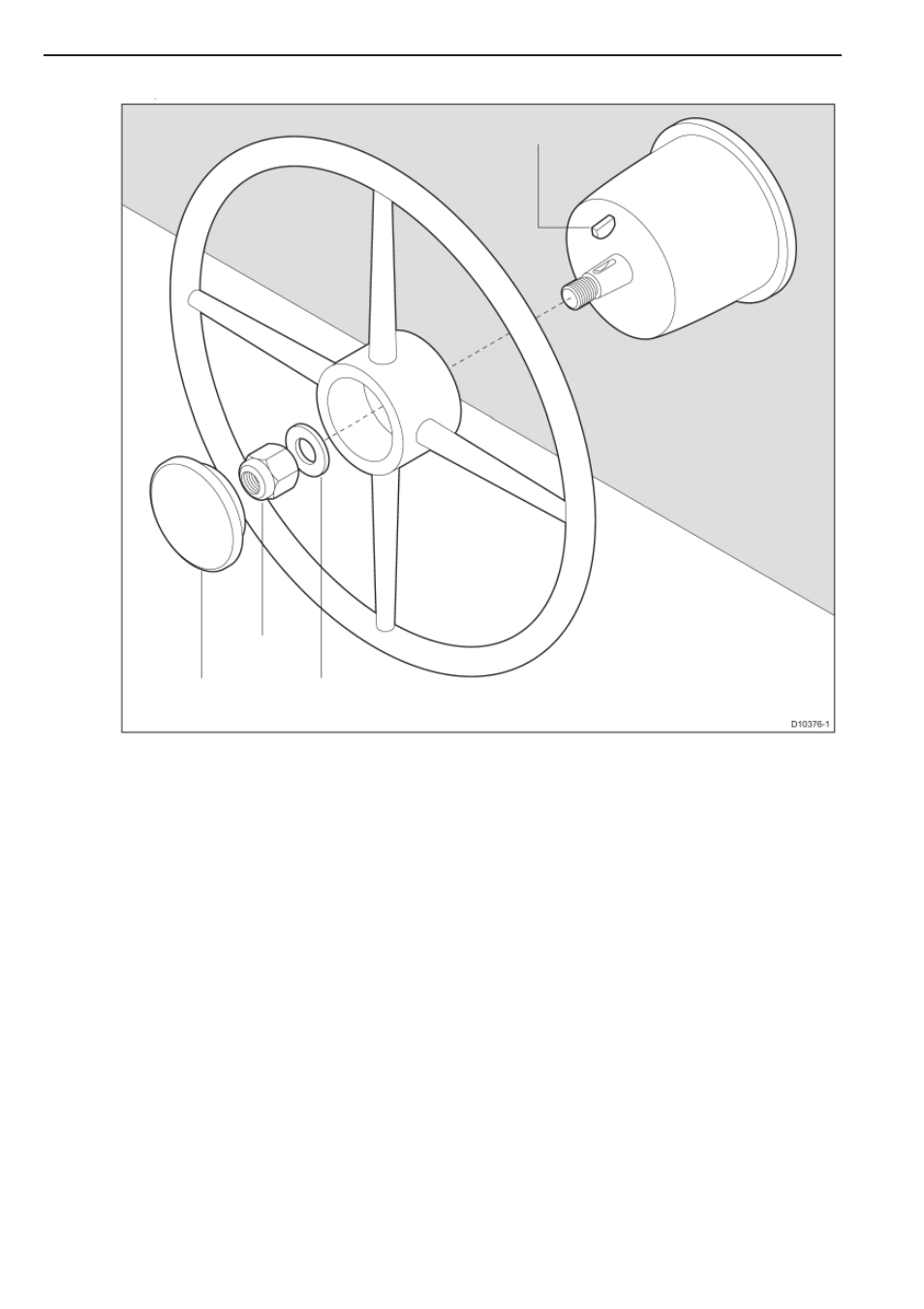

На приведенных ниже упрощенных рисунках показан порядок установки основных компонентов
для каждого размера штурвального вала.
Шайба
Стопорная гайка
Ступица штурвала
Полукруглая шпонка
SmartPilot X-5 Sport – Руководство по установке и настройке
