Подключение к другим устройствам
Если оборудование Raymarine подключается к оборудованию других производителей при
помощи кабеля другого производителя, всегда необходимо устанавливать ферритовый фильтр
на ту часть кабеля, которая расположена ближе к устройству Raymarine.
Компас
Компас чувствителен к магнитным воздействиям и другим источникам помех, включая двигатели
и радиоволны УКВ. Для обеспечения оптимальной работы компаса необходимо корректно
выполнить его установку.
2.2 Основные инструкции по прокладке кабелей
• Прокладывайте отдельно кабели переменного и кабели постоянного тока.
• Следуйте инструкциям по обеспечению ЭМС (см. стр. 7).
• Используйте кабельные желоба Kopex в местах, где требуется обеспечить защиту кабелей.
• Маркируйте все кабели для удобства распознавания.
• Прокладывайте кабель индукционного компаса отдельно от остальных кабелей.
Требования к силовым кабелям

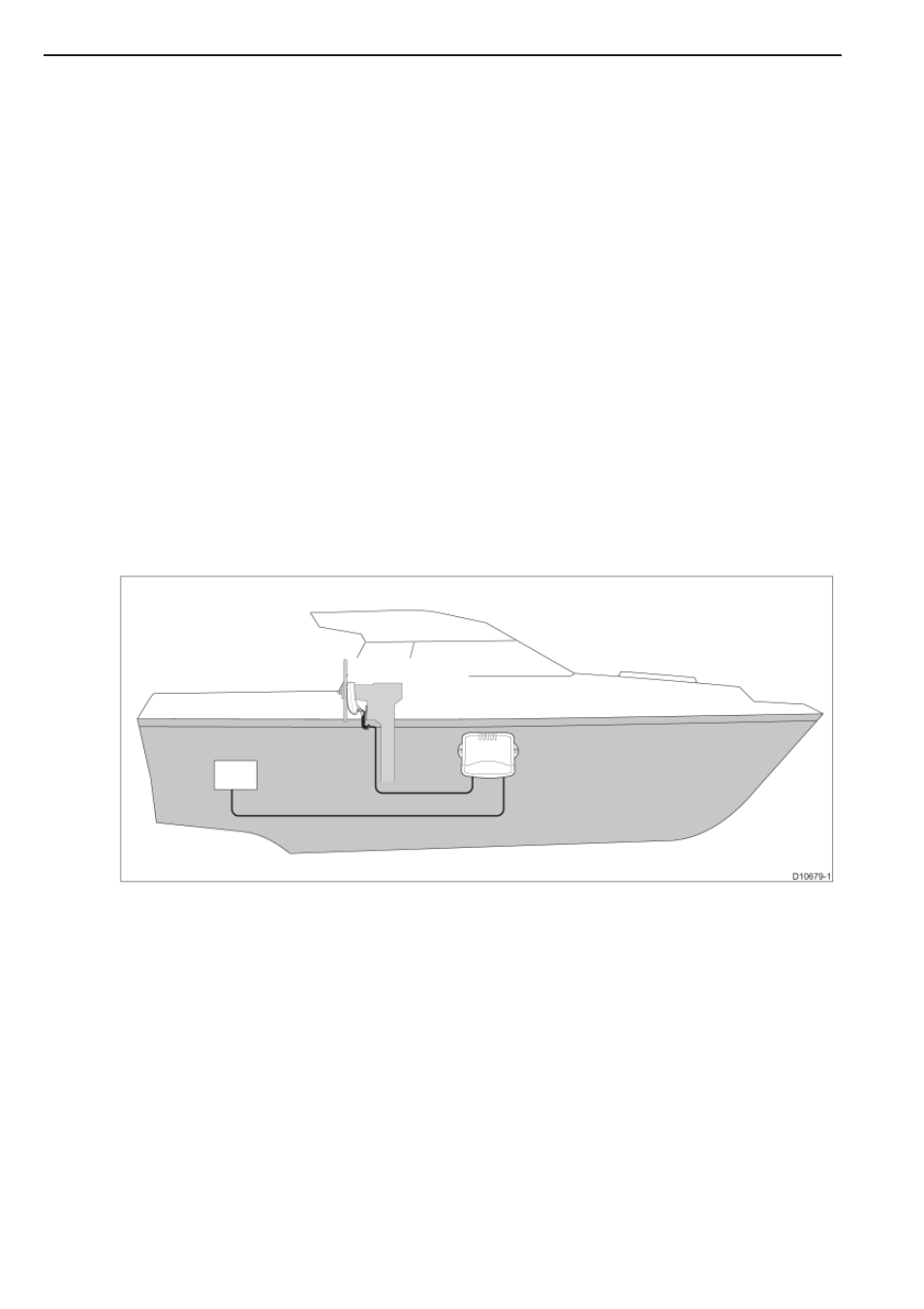

Общее представление о назначении силовых кабелей отображено на рисунке ниже.
ОСТОРОЖНО: Силовой кабель
Использование силового кабеля неправильного сечения может привести к понижению
мощности электропитания, подаваемого на привод автопилота, что в свою очередь
способно вызвать нестабильную работу системы SPX-5 Sport. Убедитесь, что
используется кабель правильного сечения. Если есть сомнения, используйте кабель
большего калибра.
Требования, касающиеся силовых кабелей, зависят от общей длины цепи питания. На рисунке
выше общая длина цепи питания складывается из длин кабелей А и В.
или
Кабель А
Кабель В
Распределительный щит Курсовой компьютер
Привод автопилота
SmartPilot X-5 Sport – Руководство по установке и настройке 8
