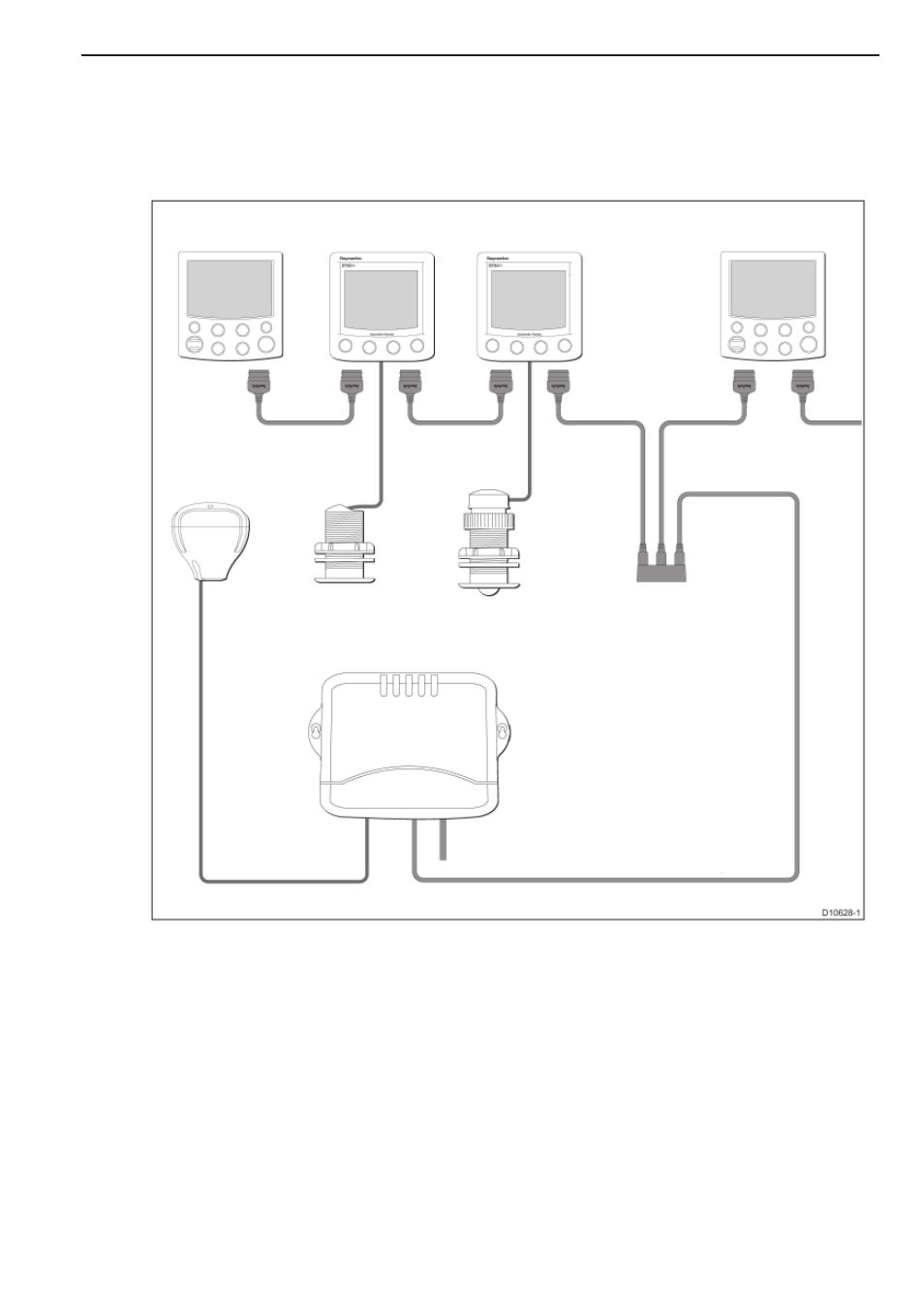

Пример системы SeaTalk
Система SeaTalk делает возможным подключение совместимых устройств через выделенную
шину, позволяя использовать информацию в любой точке судна.
Контроллер ST6002
SmartController
Навигационный инструмент
глубины ST60+
Навигационный инструмент
скорости ST60+
Кабель SeaTalk
Контроллер ST6002
SmartController
Кабель SeaTalk
Кабель SeaTalk
Кабель SeaTalk
Кабель
SeaTalk
SeaTalk или NMEA
Система GPS
Датчик глубины
Датчик скорости
Коммутационный блок
SeaTalk на 3 разъема
Кабели SeaTalk обеспечивают:
- питание 12 В от курсового компьютера
- передачу данных на курсовой компьютер
и с него
12 В пост. ток
Курсовой компьютер
Глава 1: Обзор системы и процедуры ее установки
3
