2.5 Подключение силового кабеля и кабеля привода к курсовому
компьютеру
Питание
Для системы SPX-5 Sport необходимо питание 12 В постоянного тока.
ОСТОРОЖНО: Проверьте правильность напряжения.
НЕ ПОДКЛЮЧАЙТЕ питание 24 В к курсовому компьютеру — это может привести к
повреждению устройства.
Прерыватель цепи/предохранитель
Защита питания системы SPX-5 Sport осуществляется предохранителем на 20 А или тепловым
прерывателем цепи на 15 А, расположенными в распределительном щите.
Кабель
Пользуясь информацией, предоставленной в разделе Требования к силовым кабелям на стр. 8
и 9, определите необходимую длину и тип кабеля для проводки питания от распределительного
щита судна к курсовому компьютеру.

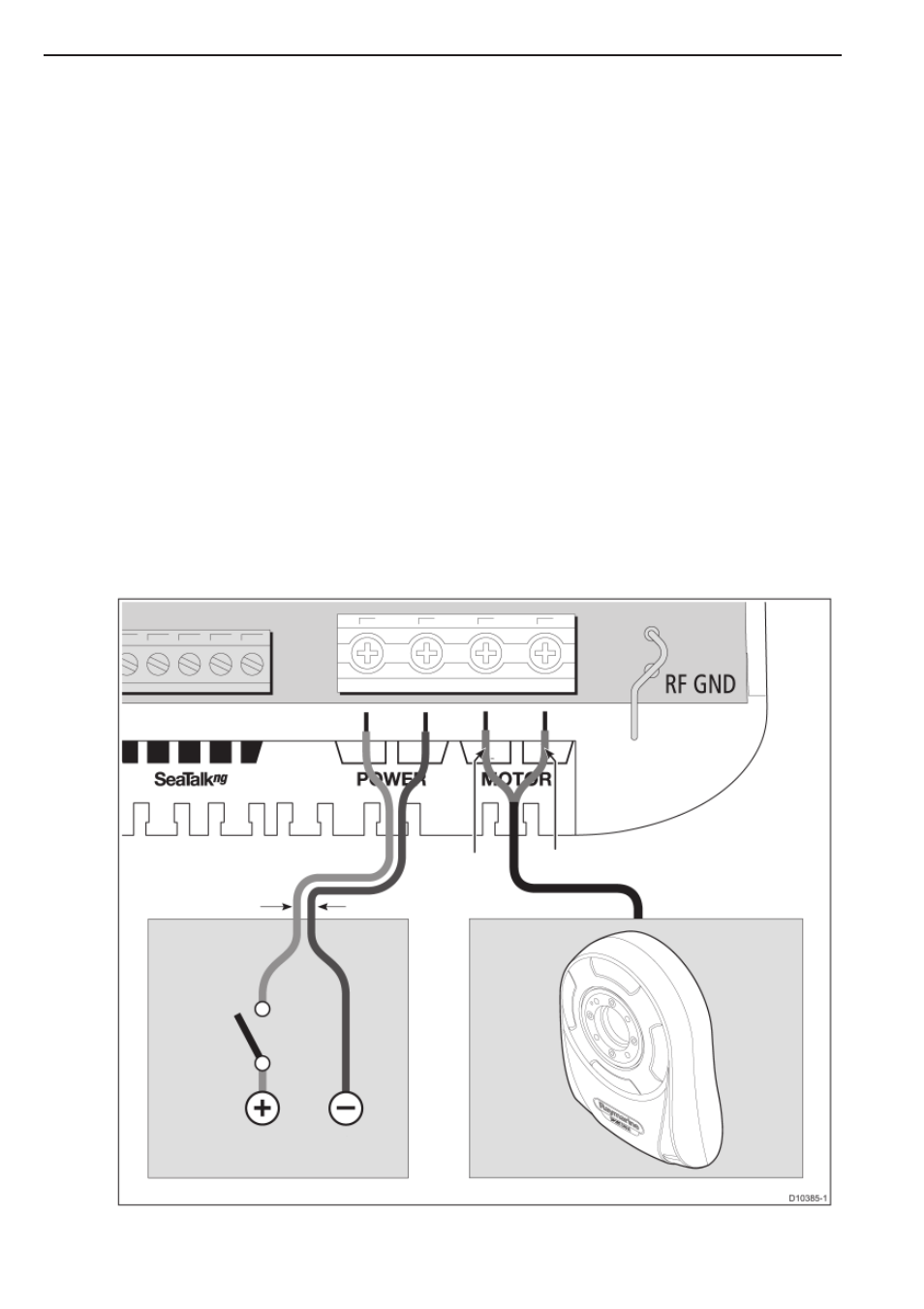

Процедура подключения
Красный
Черный
Распределительный
щит
Предохранитель
или
прерыватель
цепи
Источник питания
Устройство
привода
Коричневый
Голубой
