Подведите свободные концы кабелей, идущих от распределительного щита и привода Sport-
Drive, к курсовому компьютеру. Убедившись, что все питание отключено, ознакомьтесь с
представленным выше рисунком и подключите каждый кабель к соответствующим клеммам
курсового компьютера:
1. Удалите 8-10 мм (3/4 дюйма) изоляционного покрытия с конца каждого провода.
2. При помощи маленькой отвертки освободите соответствующие винты в клеммных колодках.
3. Всуньте оголенные концы проводов в соответствующие клеммы, после чего затяните
фиксирующие винты клеммных колодок.
2.6 Индукционный компас
Примечание: Если Вы собираетесь использовать отдельный компас NMEA, не подключайте
индукционный компас, идущий в комплекте с системой SPX-5 Sport. Вместо него, подключите
компас NMEA к входному разъему NMEA системы SPX-5 Sport.
Следуйте настоящим инструкциям при установке индукционного компаса. После установки
индукционного компаса убедитесь, что Вы не забыли прикрепить рядом с компасом наклейку с
предупреждением о соблюдении безопасной зоны.
Компас предполагает наличие механизма автоматического выравнивания. Это позволяет
устройству обеспечивать точные показания при бортовой и килевой качке до +/-35◦.
Примечание: При тряске индукционный компас издает дребезжащий звук. Это его нормальное
поведение, которое не является причиной для беспокойства.
Монтаж компаса
Расположение
Для обеспечения наилучшего функционирования компас следует устанавливать:
• С направленным в сторону носа судна логотипом Raymarine.

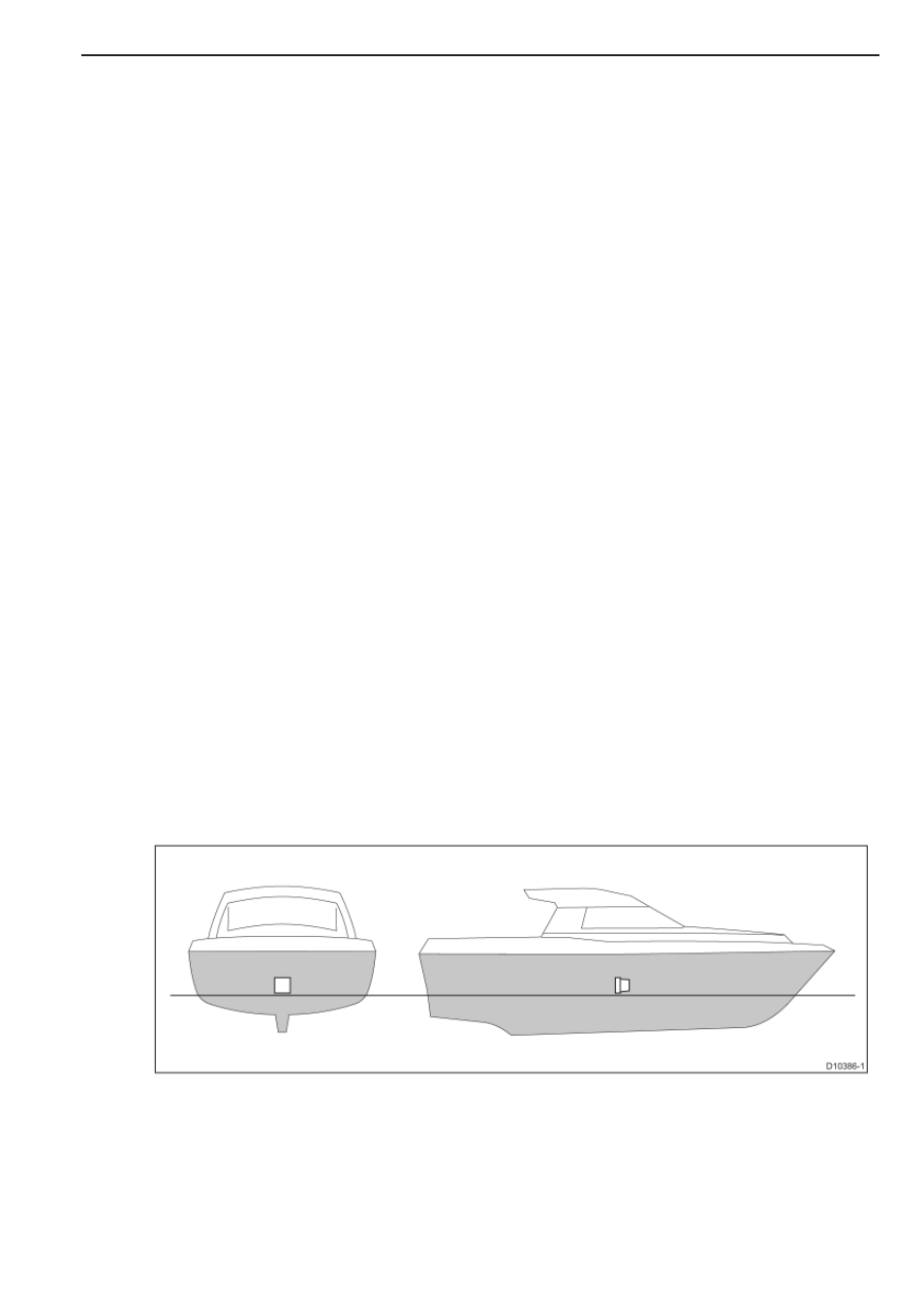

• Как можно ближе к центру продольной и поперечной качки судна (пересечению осевых линий
продольной и поперечной качки судна).
• Не менее чем на 0,8 м (2 фута 6 дюймов) от судового путевого компаса во избежание
возникновения девиации на обоих компасах.
• Как можно дальше от посторонних кабелей и больших металлических предметов, наподобие
двигателя и других магнитных устройств.
Примечание: Чтобы убедиться в отсутствии магнитных импульсов в предполагаемом для
установки компаса месте прикрепите клейкой лентой ручной компас в выбранной точке,
после чего разверните судно на 360◦. Показания на ручном компасе и главном путевом компасе
(при точной отстройке) не должны отличаться более чем на 10◦ при любом направлении
движения.
