Обзор соединительных разъемов

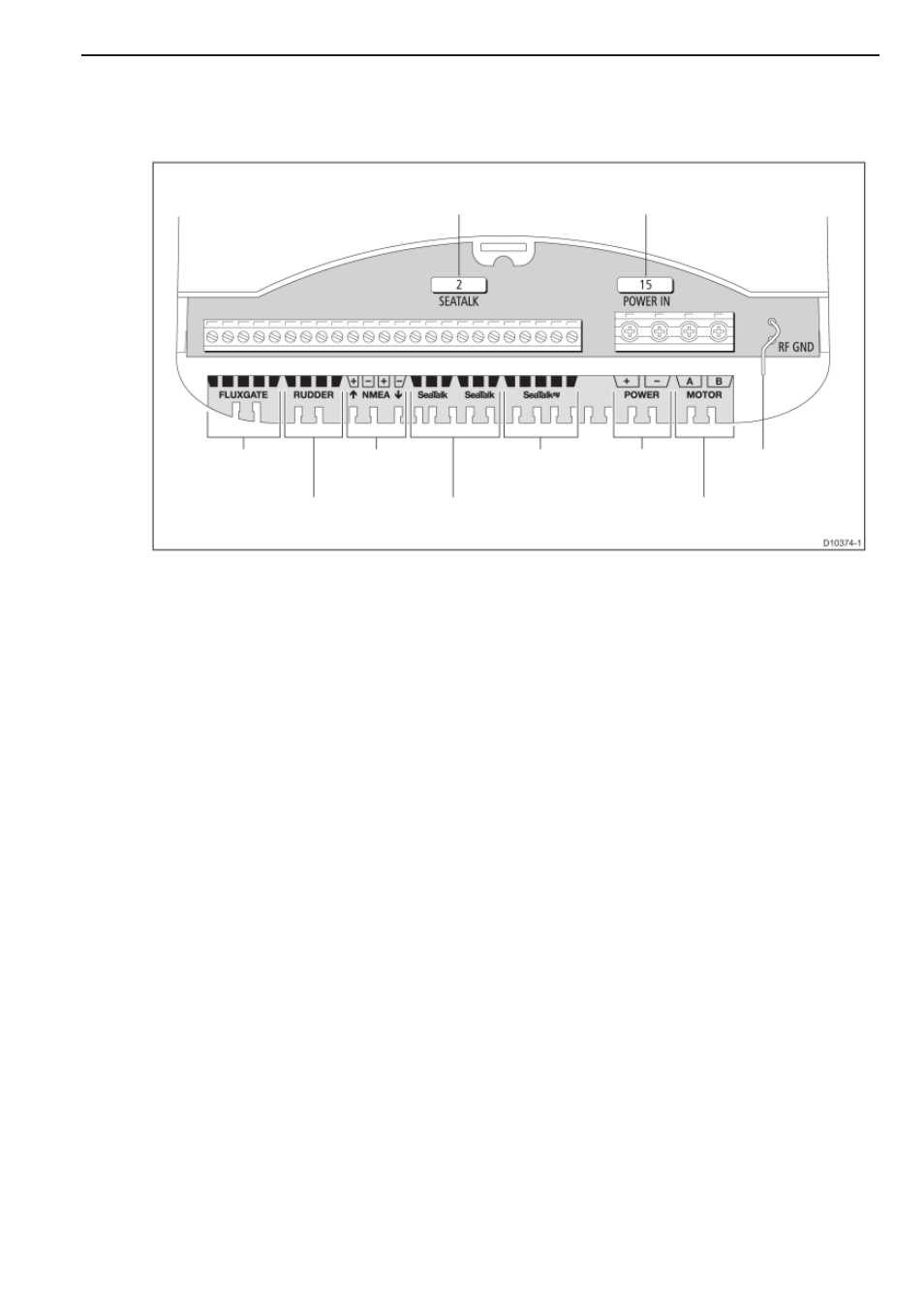

Курсовой компьютер предполагает наличие следующих системных соединительных разъемов
2.4 Установка привода SportDrive
Устройство SportDrive устанавливается на уже имеющийся вал штурвала, после чего сам штурвал
крепится к устройству SportDrive. В комплекте имеется конусный переходник, позволяющий
устанавливать SportDrive на 19-мм и 25-мм конусные валы штурвалов. Способ крепления
компонентов напрямую зависит от диаметра вала, поэтому прежде чем приступать к установке
SportDrive, необходимо определить диаметр вала штурвала.
Шаг 1 — Демонтаж штурвала
ВНИМАНИЕ: Поверните штурвал по часовой стрелке в его крайнее положение.
Очень важно переместить штурвал по часовой стрелке в его крайнее положение перед
началом его снятия, поскольку в противном случае Вы можете повредить привод Sport
Pilot на последующих стадиях установки.
1. Поверните штурвал по часовой стрелке до тех пор, пока он не займет свое крайнее правое
положение.
2. Снимите крышку ступицы штурвала.
3. Удерживая штурвал в крайнем правом положении, при помощи трубчатого ключа или
подходящего зажима открутите и отложите в сторону стопорную гайку и шайбу.
4. Аккуратно снимите штурвал (при этом используйте съемник для подшипников).
5. Снимите и сохраните полукруглую шпонку.
Предохранитель
SeaTalk (2 А)
Силовой
предохранитель (15 А)
Примечание: Запасные
предохранители
находятся в крышке
отсека разъемов
Входы
индукционного
компаса
Входы датчика
положения руля
Вход/выход
NMEA 0183
Вход/выход
SeaTalk
Входы/выходы
SeaTalkng
Входы
питания (12 В)
Выходы приводного
двигателя
Разъем для ВЧ-
заземления
