Процедура установки

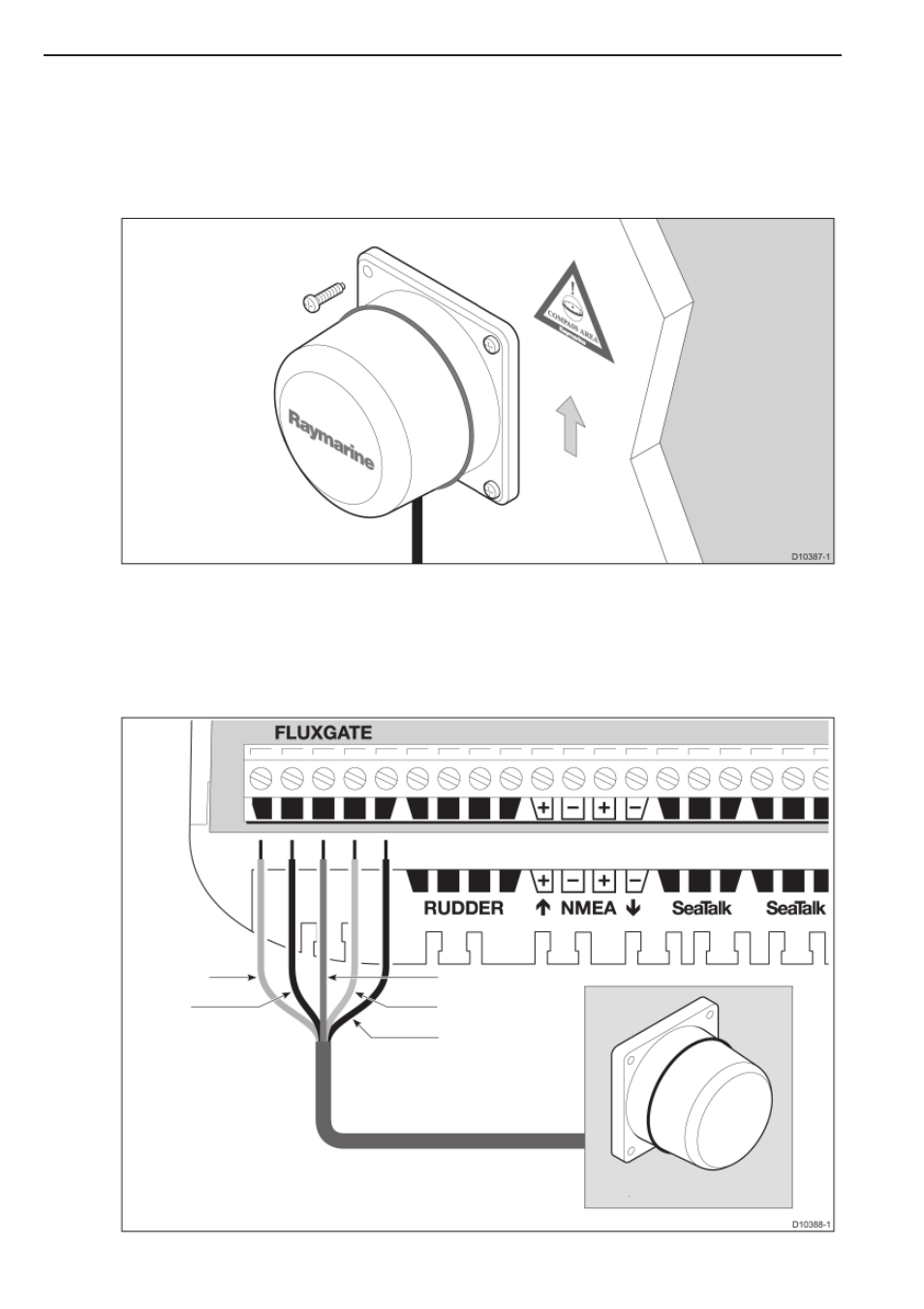

1. Установите индукционный компас на вертикальную переборку таким образом, чтобы кабель
компаса находился внизу устройства.
2. Наклейте прилагающуюся этикетку рядом с компасом в хорошо просматриваемом месте.
Подключение компаса
Проложите кабель компаса к курсовому компьютеру, закрепив его с регулярными интервалами
при помощи подходящих кабельных скоб/стяжек.
Подключите кабель к курсовому компьютеру, как показано на рисунке ниже.
Красный
Экран
Зеленый
Желтый
Голубой
Кабель, 8 метров (26 футов)
Индукционный компас
ВЕРТИКАЛЬНО
SmartPilot X-5 Sport – Руководство по установке и настройке
22
