Подключения SeaTalk
ng

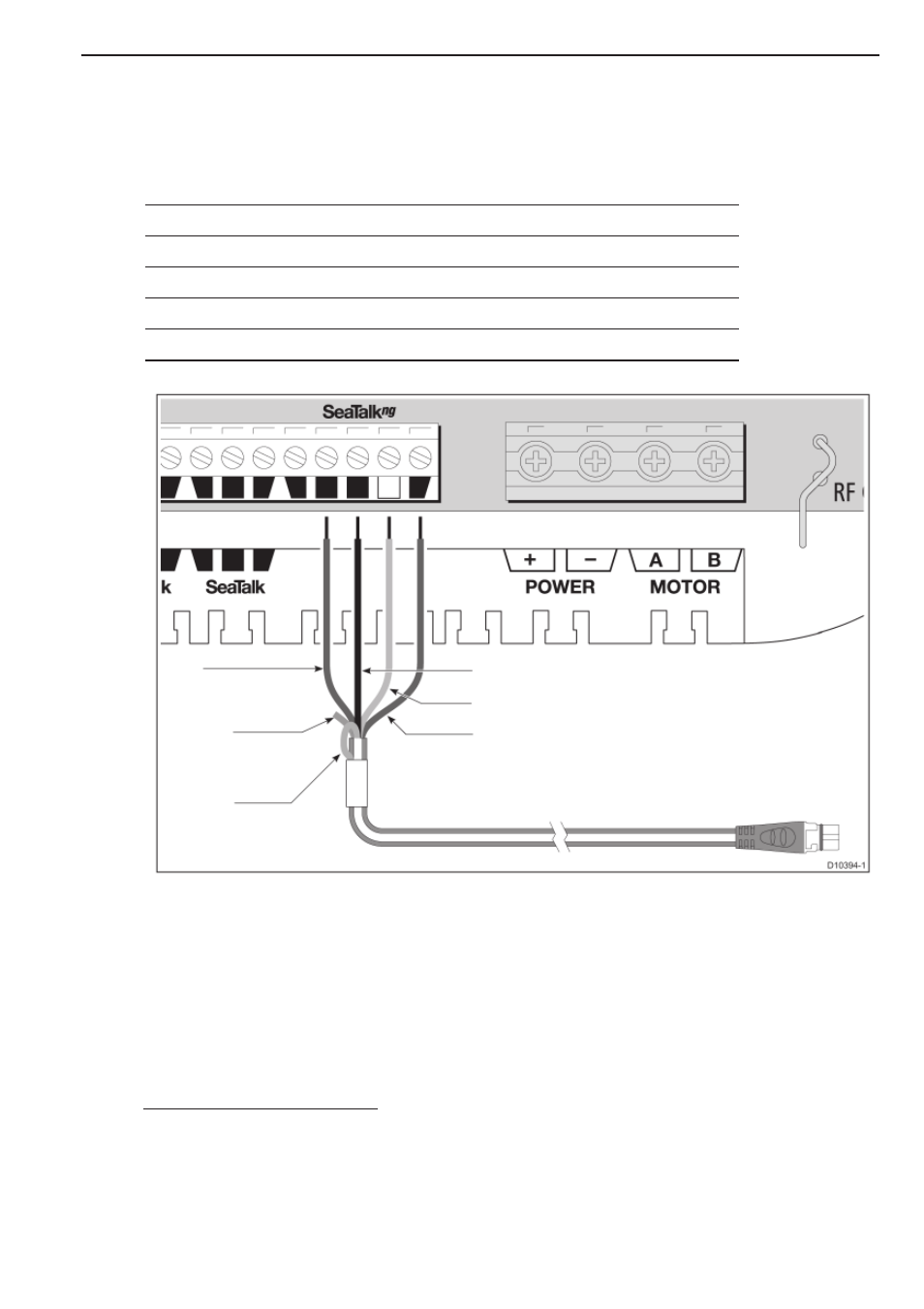

Для подключения вашего автопилота к главной магистрали SeaTalk используйте специальный
ответвляющийся кабель. Ответвляющие кабели можно приобрести у дилера компании Rayma-
rine:
Питание SeaTalk
ng
Курсовой компьютер не может являться источником питания для SeaTalk
ng
. Питание системы
SeaTalk
ng
должно осуществляться при помощи отдельного источника.
Смотрите также
Более подробную информацию по системам SeaTalk
ng
Вы сможете найти в специальном
руководстве, с которым можно ознакомиться на сайте компании Raymarine
www.raymarine.com/handbooks.
Белый
Черный
Голубой
Красный
Укоротить
экран
Укоротить и
заизолировать
желтый
Ответвляющий кабель SeaTalk
ng
Длина ответвляющего кабеля SeaTalk
ng
Номер компонента
400 мм (1 фут 3 дюйма)
A06038,
1 м (3 фута 3 дюйма)
A06039
3 м (9 футов 10 дюймов)
A06040
5 м (16 футов 4 дюйма)
A06041
