Установка на вал штурвала диаметром 3/4 дюйма

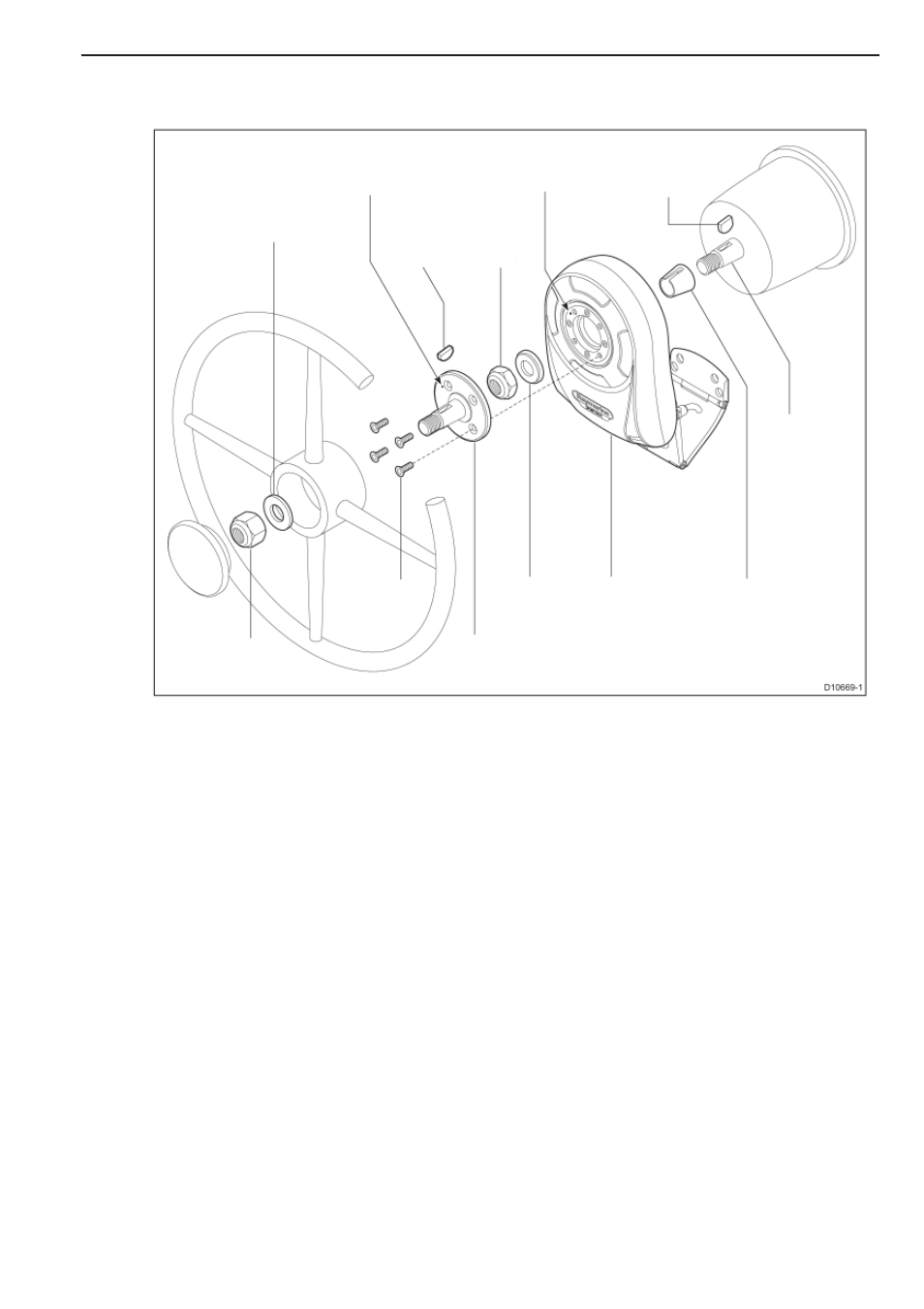

Установка на вал диаметром 3/4 дюйма
Шайба
Метка для
выравнивания
Полукруглая
шпонка
(малая)
Контргайка с
нейлоновым
кольцом Nyloc
(малая)
Полукруглая шпонка
(большая)
Вал
диаметром
3/4 дюйма
Устройство
SportDrive
Уплотнительная
шайба
Вал ступицы
Болт
Контргайка с
нейлоновым кольцом
Nyloc (большая)
Конусный
переходник
Метка для
выравнивания
При установке привода SportPilot на штурвальный вал диаметром 3/4 дюйма ознакомьтесь с
представленным выше рисунком, после чего:
1. Убедитесь, что конусный переходник, установленный во время этапа подготовки к установке
ограничителя (выше), по-прежнему находится на вале штурвала.
2. Вставьте большую из двух полукруглых шпонок, входящих в комплект, в паз приводного вала.
При необходимости воспользуйтесь маленьким молоточком для установки шпонки в паз.
3. Наденьте SPX-5 SportDrive на вал таким образом, чтобы полукруглая шпонка, вставленная на
предыдущем этапе, совпала с направляющим пазом в устройстве привода.
Примечание: НЕ ИСПОЛЬЗУЙТЕ для фиксации SportDrive оригинальные гайку и шайбу
крепления штурвала.
4. Наденьте уплотнительную шайбу диаметром 5/8 дюйма (в комплекте) на вал таким образом,
чтобы уплотнительная сторона шайбы была обращена к устройству SportDrive.
5. При помощи трубчатого ключа (в комплекте) закрепите приводное устройство контргайкой Ny-
loc с нейлоновым кольцом.
6. Поскольку рулевая система выкручена в правую сторону до упора, затяните крепежную гайку
приводного устройства с усилием 22 фунтофута (30 Нм).
7. Установите вал ступицы на устройство привода, убедившись, что метки для выравнивания
на вале ступицы и приводе совпали. При помощи торцевого ключа (в комплекте) и четырех
потайных болтов прикрепите вал ступицы к приводу.
8. Вставьте меньшую из двух полукруглых шпонок в имеющийся в ступице паз. При необходимости
воспользуйтесь маленьким молоточком для установки шпонки в паз.
