Глава 6. Описание программируемых параметров
05-12
Фиксированная частота 13
Заводская уставка: 0.00
05-13
Фиксированная частота 14
Заводская уставка: 0.00
05-14
Фиксированная частота 15
Заводская уставка: 0.00
Диапазон установки: 0.1 … 120.0
Дискретность: 0.01Гц
Эти параметры могут быть установлены в процессе работы привода.
Многофункциональные входные терминалы (см. параметры 4-00 … 4-07) используются для выбора
предустановленных параметрами 5-00 … 5-14 выходных частот ПЧ.
05-15
Автоматическое пошаговое управление скоростью (PLC
режим)
Заводская уставка: 00
Возможные значения:
00: режим PLC выключен;
01: непрерывное однократное выполнение программы;
02: непрерывное циклическое выполнение программы;
03: пошаговое однократное выполнение программы;
04: пошаговое циклическое выполнение программы.
Этот параметр выбирает режим работы PLC для ПЧ. PLC программа может использоваться вместо
внешнего логического управления, различных реле и переключателей. В соответствии с PLC про-
граммой ПЧ будет изменять частоту и направление вращения двигателя по заданной пользовате-
лем циклограмме.
Пример 1: (Pr.5-15 = 1): Выполнение одного цикла PLC программы.
Соответствующие настройки параметров:
1. Pr.5-00 … 5-14: Установка частоты для каждой от 1 до 15 скорости.
2. Pr.4-00 … 4-07: Один из многофункциональных входных терминалов устанавливается как 32 -
PLC автоматическая работа.
3. Pr.5-15: PLC режим.
4. Pr.5-16: Направление вращения для ведущей частоты и частот с 1 по 15 шагов.
5. Pr.5-17 … 5-31: Длительность работы на ведущей частоте и частоте с 1 по 15 шаг.

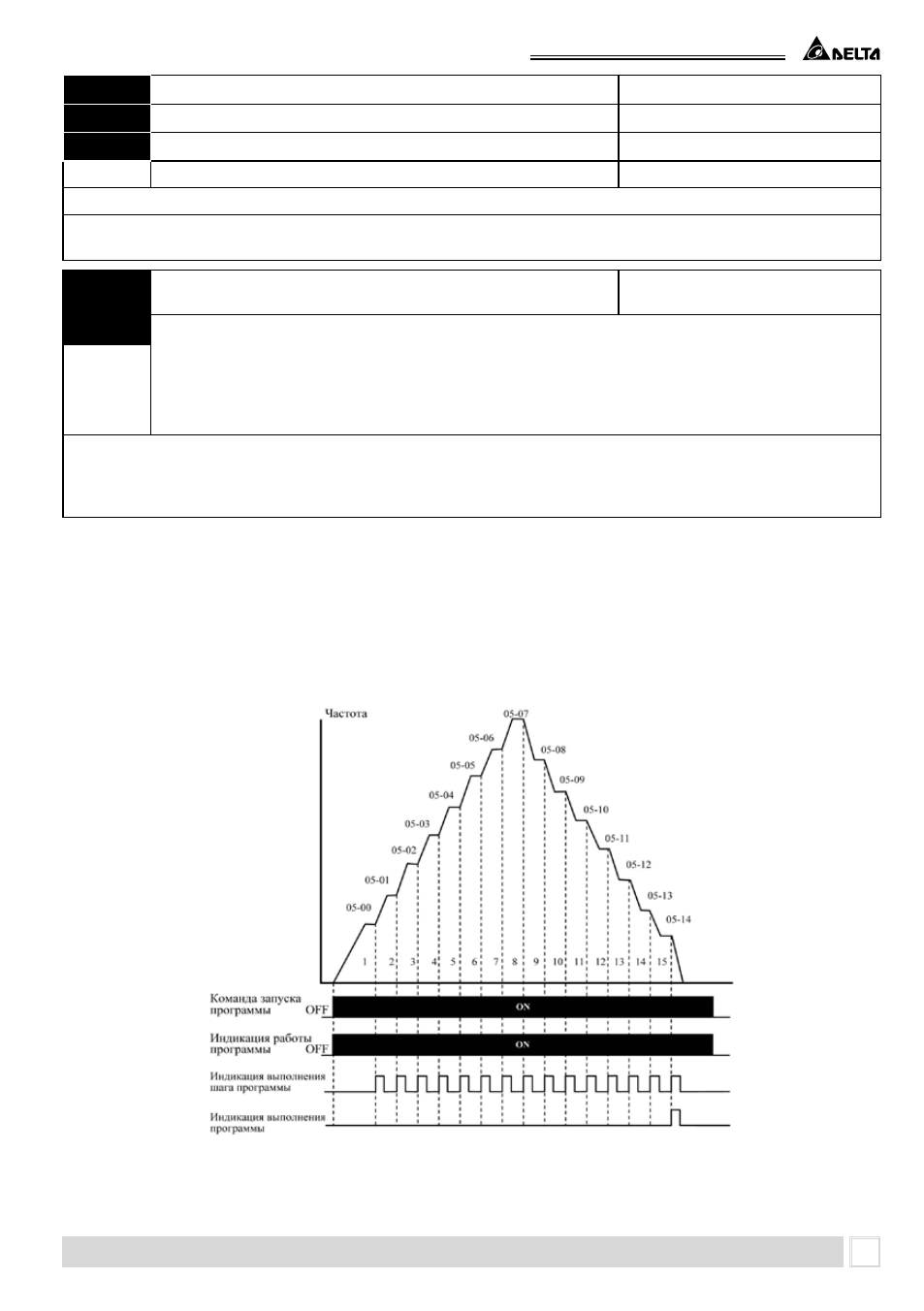

Примечание: Приведенная выше диаграмма показывает выполнение одного
цикла программы. Для повторения цикла остановите программу, а затем снова
запустите.
