Глава 6. Описание программируемых параметров
03-09
Сигнальная частота 2
Заводская уставка: 0.0
Диапазон установки: 0.00 … 120.
Дискретность: 0.01 Гц

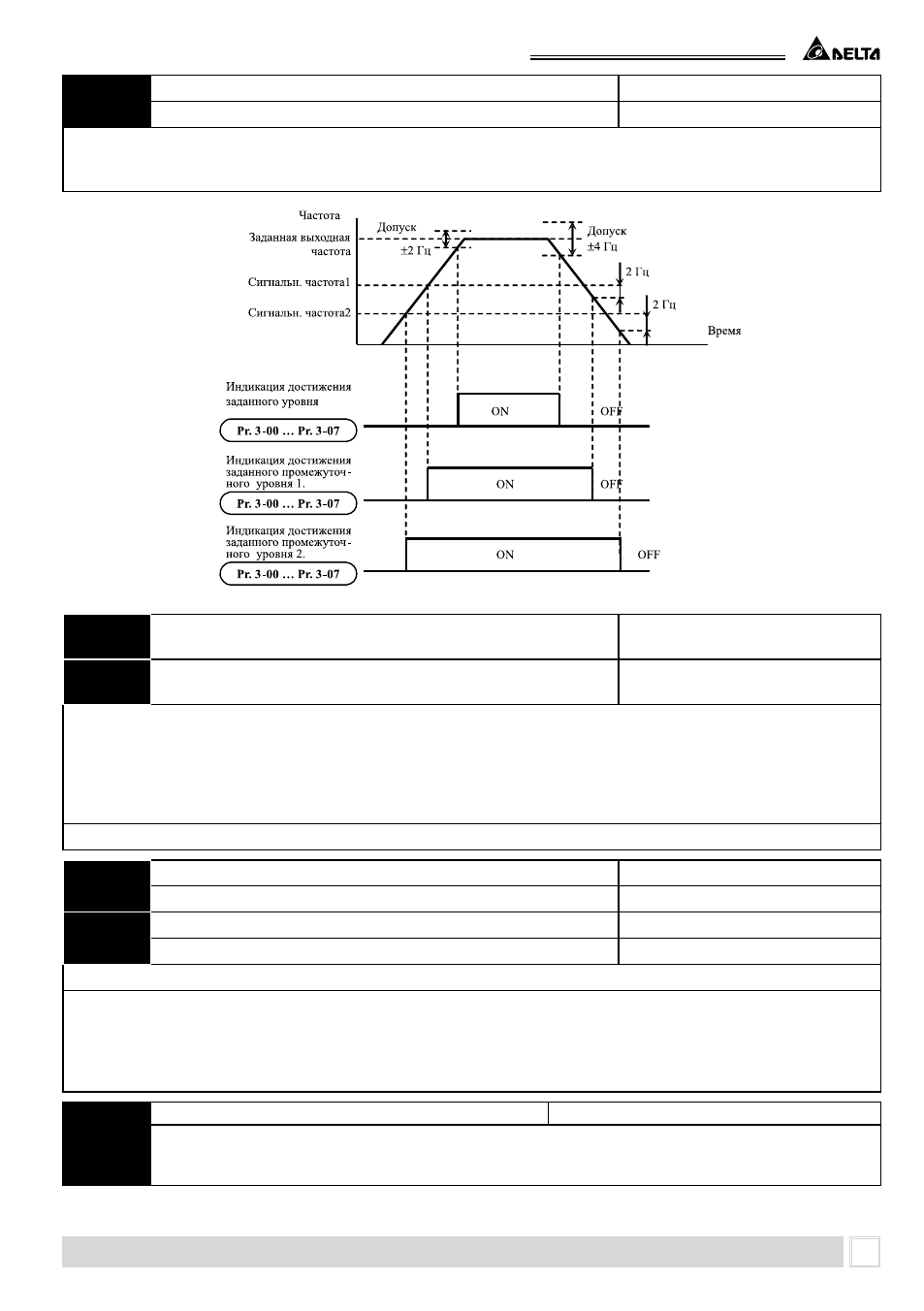

Если многофункциональный вых. терминал запрограммирован на функцию индикации достижения
сигнальной частоты 2 (Pr.03-00 … 03-07 = 25), то соответствующие терминалы будут активизирова-
ны при достижении выходной частотой уровня, заданного параметром 03-09.
03-10
Аналоговый выход AFM1 с напряжением 0…10 В посто-
янного тока пропорциональным выбранной величине.
Заводская уставка: 00
03-11
Аналоговый выход AFM2 с током 0/4…20 мA пропорцио-
нальным выбранной величине.
Заводская уставка: 01
Возможные значения:
00: Выходная частота (от 0 до Pr.1-00);
01: Выходной ток (от 0 до 250% номинального);
02: Выходное напряжение (от 0 до Pr.1-02);
03: Заданная частота (от 0 до макс. частоты);
04: Коэффициент мощности (от 0.0 до 1.0)
Максимальное полное сопротивление нагрузки AFM2 не должно быть больше 500 Ом.
03-12
Масштабирование аналогового выхода 1
Заводская уставка: 100
Диапазон установки: 1 … 200.
Дискретность: 1%
03-13
Масштабирование аналогового выхода 2
Заводская уставка: 100
Диапазон установки: 1 … 200.
Дискретность: 1%
Эти параметры можно изменять при работе привода
Параметры устанавливают диапазон напряжения на терминале AFM1 и тока на AFM2. Аналоговые
сигналы на этих выходах прямо пропорциональны выбранной в Pr.3-10/ Pr.3-11 измеряемой величи-
не. Например, при уставке параметра 3-12 = 100% и 3-10=0, максимальная выходная частота будет
соответствовать 10В на выходе AFM1. А если требуется чтобы Uмакс было равно 5В, то значение па-
раметра 3-12 должно быть 50%.
03-14
Выбор диапазона аналогового выхода AFM2
Заводская уставка: 01
Возможные значения:
00: 0…20 мА;
01: 4…20 мА.
