Преобразователь частоты VFD-F
120
Руководство по эксплуатации
(Размеры указаны в мм)
Модель
L1
L2
H
D
W
Масса (г)
B R 5 0 0 W 0 3 0
335
320
30
5.3
60
1100
B R 5 0 0 W 1 0 0
B R 1 K W 0 2 0
400
385
50
5.3
100
2800
B R 1 K W 0 7 5

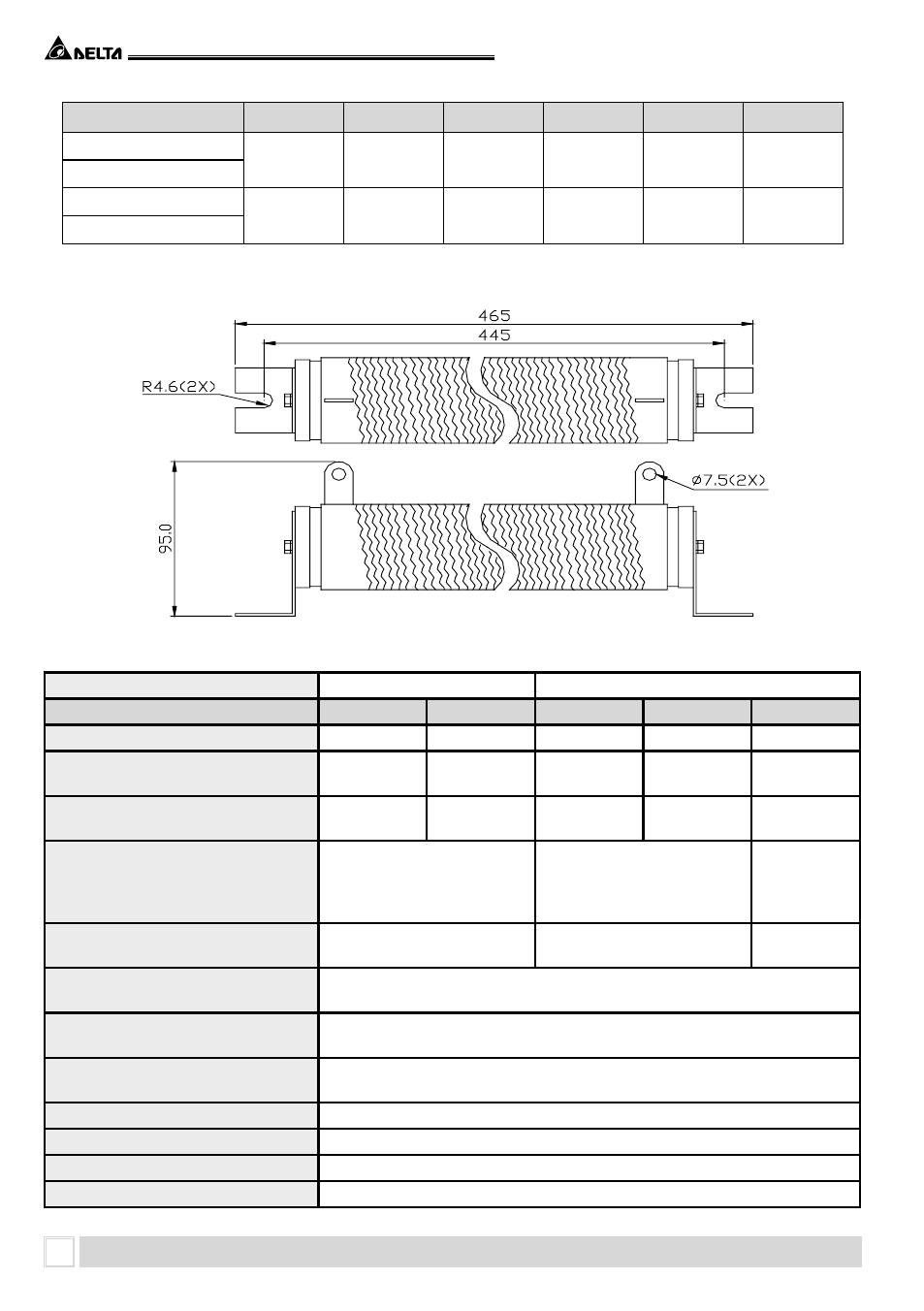

Модели: BR1K0W050, BR1K2W008, BR1K2W6P8, BR1K5W005, BR1K5W040
Спецификация тормозных модулей
Напряжение питания ПЧ
220В
380В
Модель VFDBxxxx
2015
2022
4030
4045
4132
Макс. мощность двигателя, кВт
15
22
30
45
132
Макс. пиковый ток через тор-
мозной резистор (10%ED), А
40
60
40
60
240
Продолжительный ток через
тормозной резистор, А
15
20
15
18
75
Напряжение включения тор-
мозного прерывателя, В DC
330/ 345/ 360/ 380/ 400/
415 ± 3В
660/ 690/ 720/ 760/ 800/
830 ± 6В
618/ 642/
667/
690/ 725/
750 ± 6В
Номинальное напряжение на
шине DC, В
200…400
400…800
480…750
Макс. температура нагрева ра-
диатора
+95 °С
Сигнализация перегрева ради-
атора
Релейный контакт (RA, RB, RC) 5А,160В АС/ 28В DC
Индикация состояния модуля
Зеленый: сброс энергии в тормозной резистор;
Желтый: готовность; Красный: авария.
Место установки
В помещении (без агрессивных газов и металлической пыли)
Рабочая температура
-10 …+50 °С
Температура хранения
-20 …+60 °С
Относительная влажность
не более 90% (без образования конденсата)
