13. ПРИЛОЖЕНИЕ 1

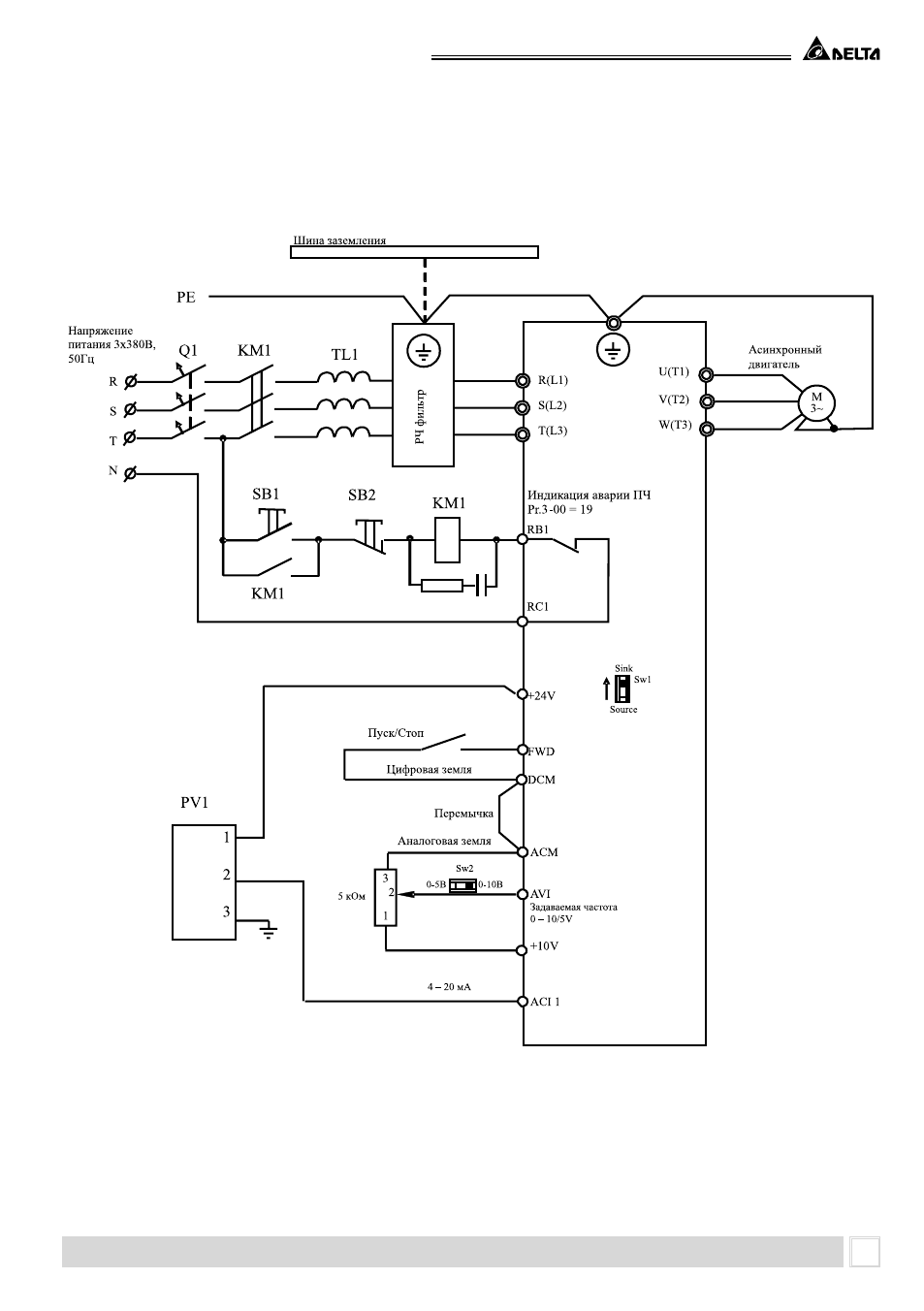

Пример подключения VFD-F в соответствие с требованиями по электромагнитной
совместимости при использовании его в системе водоснабжения для поддержания за-
данного давления.
1. Q1 – быстродействующие предохранители или автомат защиты с электромагнитным
расцепителем.
2. КМ1 – магнитный пускатель с катушкой шунтированной RC-цепочкой.
3. TL1 – сетевой реактор (трехфазный дроссель или три однофазных).
4. PV1 – преобразователь давления КРТ5-1 (можно использовать любые датчики со
стандартными выходными сигналами: 4-20мА, 0-10В, 0-5В).
Преобразователь частоты VFD-F
