Преобразователь частоты VFD-F
14 Руководство по эксплуатации

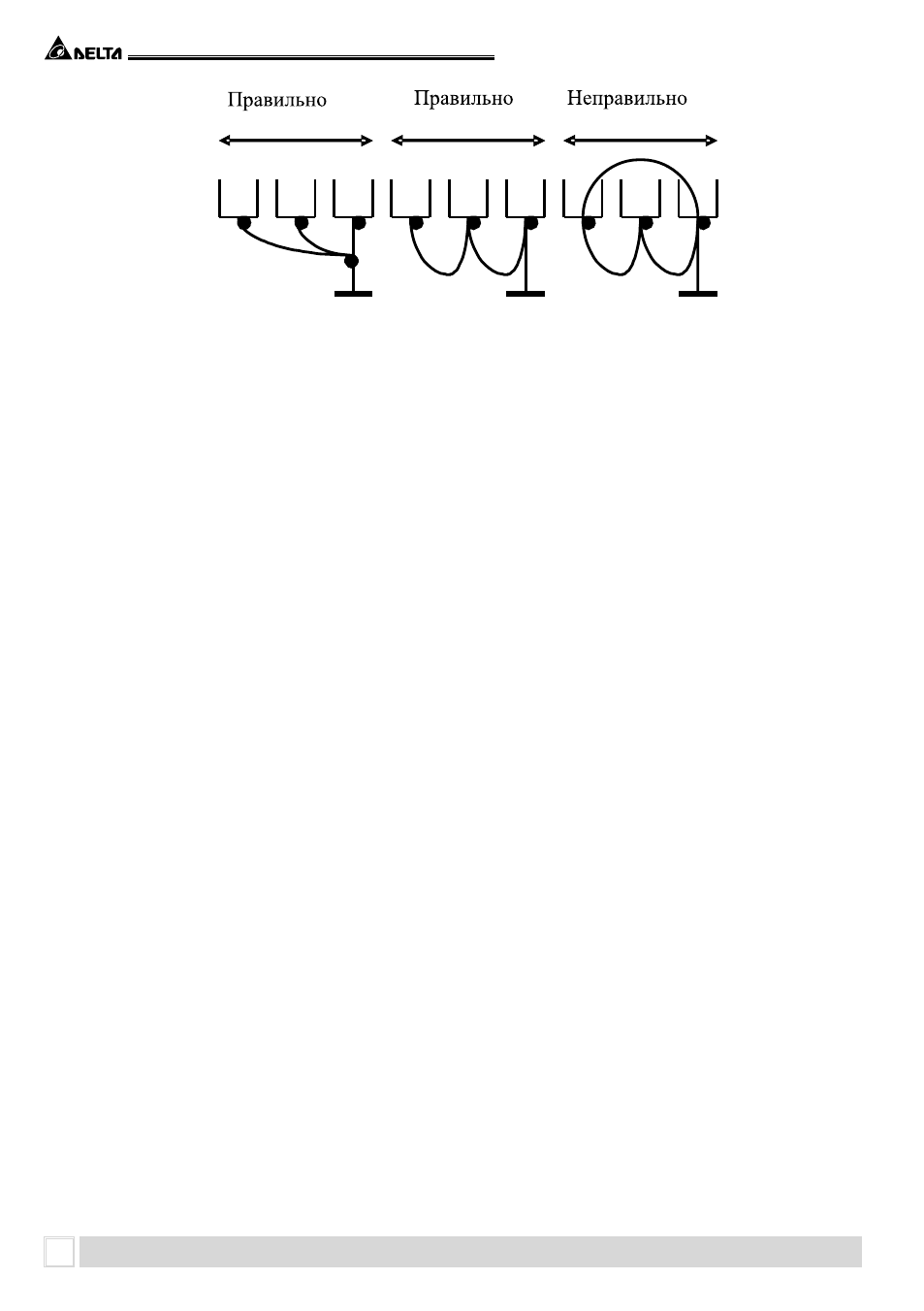

13. Не подсоединяйте и не отсоединяйте провода преобразователя при поданном
напряжении питающей сети.
14. Не контролируйте (измерением) сигналы на печатных платах во время работы
привода.
15. Не подключайте ПЧ с трехфазным питанием к однофазной сети.
16. Не пытайтесь подключать к преобразователю однофазный двигатель.
17. Не используйте контактор на входе преобразователя для запуска/останова дви-
гателя. Используйте для этой цели стартовые команды. При необходимости пуска/
останова двигателя сетевым напряжением не рекомендуется использовать такой ре-
жим пуска чаще, чем 1 раз в час.
18. Присоединяйте только рекомендованные тормозные резисторы к клеммам B1/
B2. Недопускайте закорачивание данных клемм.
19. Для уменьшения помех, создаваемых ПЧ, используйте фильтр электромагнит-
ных помех (опция) и снижайте несущую частоту (частоту ШИМ).
20. Для уменьшения токов утечки при работе на длинный кабель используйте индук-
тивный фильтр, который подсоединяется непосредственно на выход ПЧ. Не применяй-
те емкостные и содержащие емкости фильтры на выходе ПЧ.
21. При использовании устройства защитного отключения (УЗО) рекомендуется вы-
бирать УЗО с током отключения не менее 200мА и временем отключения не менее 0,1 с,
так как, при более чувствительном УЗО возможны ложные срабатывания.
22. При необходимости проведения каких-либо измерений приборами с заземля-
емыми корпусами (например, осциллографом) помните, что силовые терминалы ПЧ
не имеют гальванической развязки с фазой сети. Заземленный прибор может явить-
ся причиной замыкания выхода или шины DC на землю, с повреждением преобразова-
теля.
23. При замене проводки отключите преобразователь, дождитесь погасания свето-
диода POWER, подождите еще 10 минут и убедитесь с помощью тестера, что напряже-
ние в звене постоянного тока равно нулю. После этого можно начинать электромонтаж.
Помните, что при отключении преобразователя, конденсаторы фильтра остаются заря-
женными.
Цепи управления
22. Используйте экранированный кабель или витую пару для цепей управления.
Прокладывайте их отдельно от силовых кабелей или углом примерно 90° к силовым про-
водам.
23. Клеммы DCM и ACM являются общими для управляющих цепей и не должны за-
земляться.
24. Если используются твердые сигнальные провода, их диаметр не должен превы-
шать 1 мм. В противном случае клеммный блок может быть поврежден.
25. На заводе установлен отрицательный (NPN) тип логики управления. Для измене-
