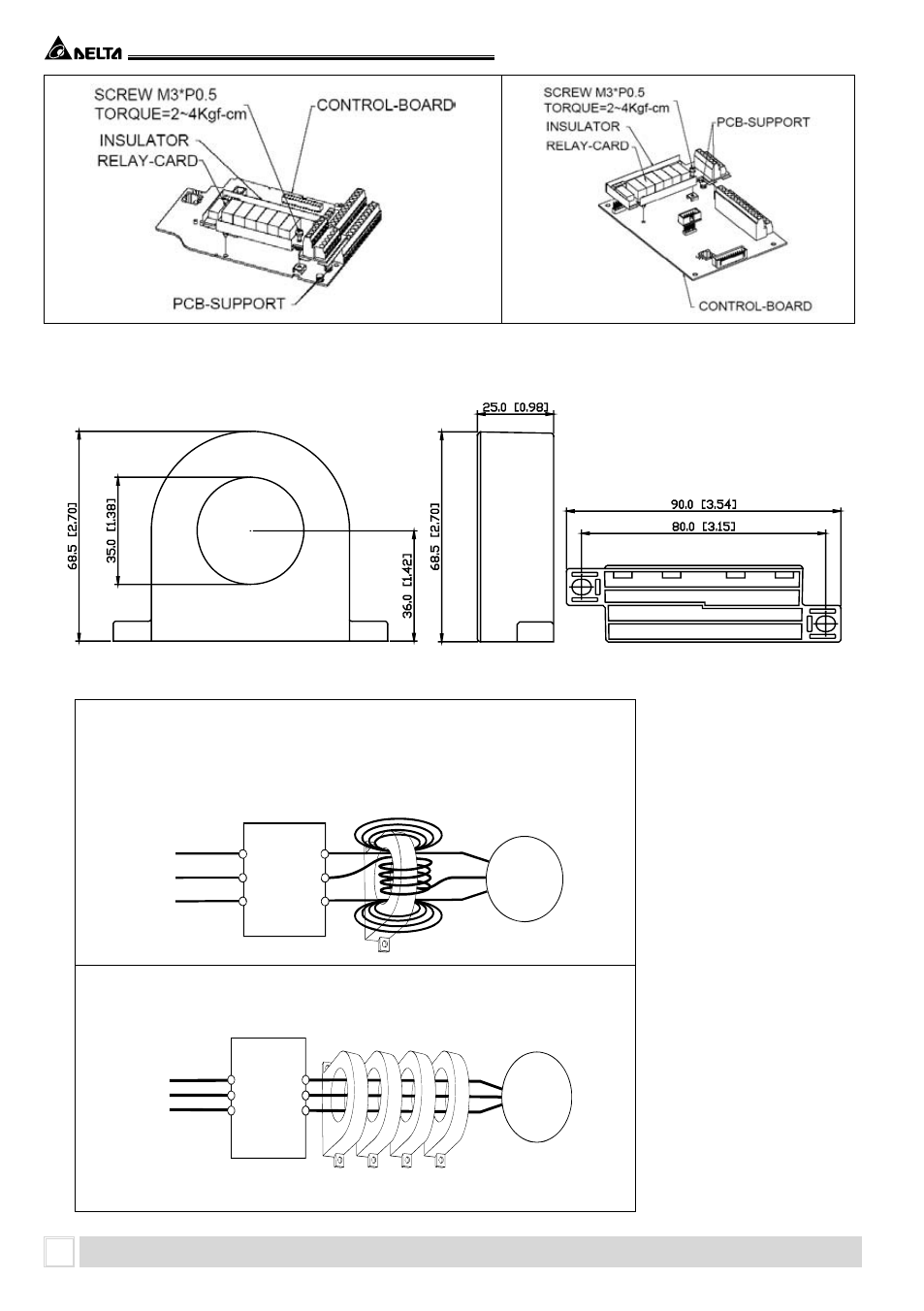

11.8. Фильтр радиопомех RF220X00A (ферритовое кольцо)
Размеры в мм [дюймах]
Схема А
Сделайте 4 витка вокруг кольцевого сердечника. Размещайте
ферритовое кольцо как можно ближе к преобразователю.
Пи
тание
Ферритовое кольцо
Двигатель
U/T1
V/T2
W/T3
R/L1
S/L2
T/L3
Схема В
Пропустите провода через 4 ферритовых кольца.
Пи
тание
Ферритовые кольца
U/T1
V/T2
W/T3
R/L1
S/L2
T/L3
Двигатель
