Преобразователь частоты VFD-F
124 Руководство по эксплуатации
Выбор и прокладка моторного кабеля
Неправильный выбор и прокладка моторного кабеля будут снижать эффективность
использования РЧ-фильтра. При выборе и монтаже моторного кабеля должны быть со-
блюдены следующие меры.
1. Используйте экранированный кабель (еще лучше с двойным экранированием).
2. Экран моторного кабеля должен быть заземлен с обоих концов проводниками с
минимальной длиной и максимальной контактной поверхностью.
3. Удалите краску и зачистите контактные поверхности подключения заземления.

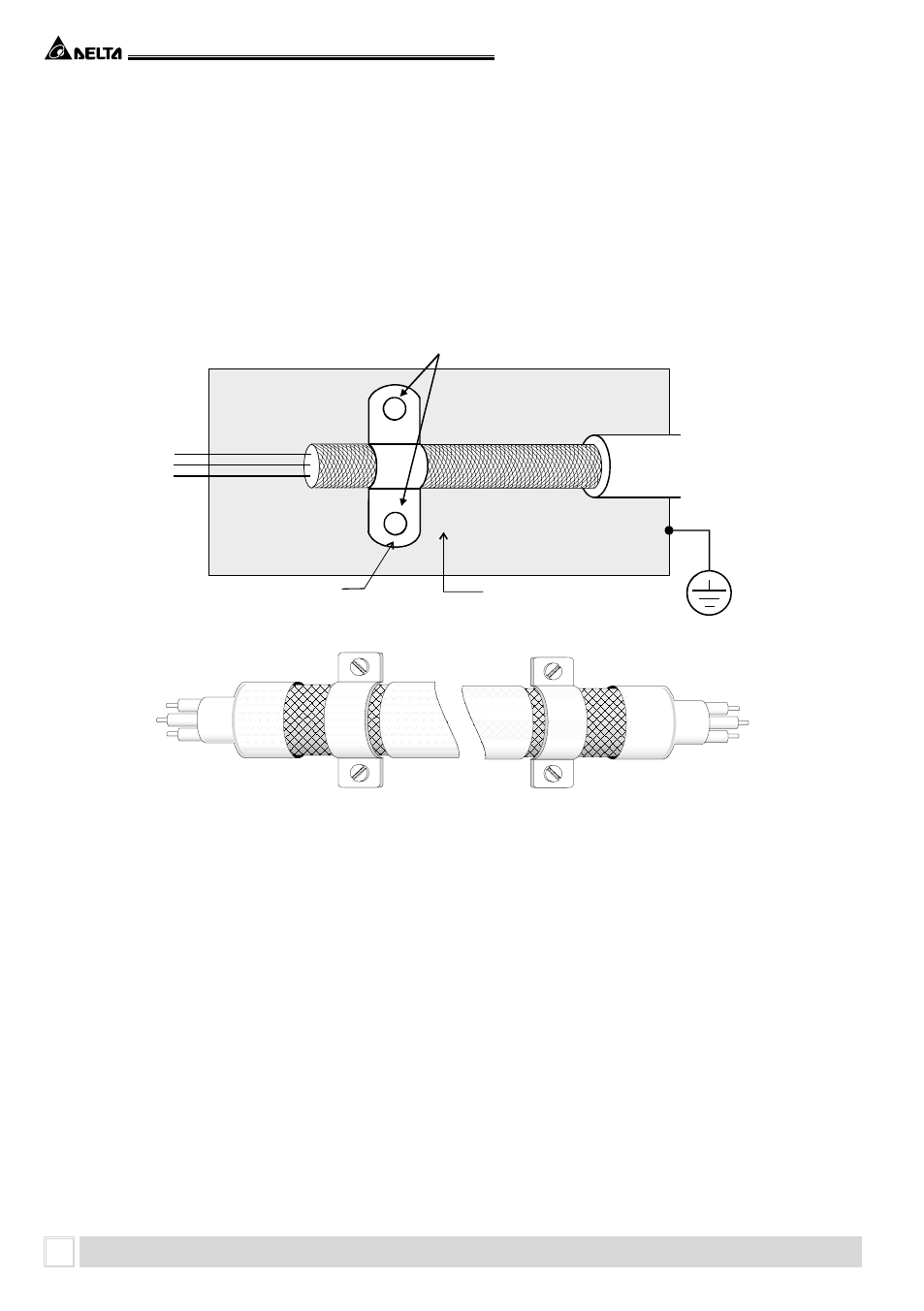

Заземление экрана моторного кабеля
скоба
металлическая панель
зачистите контактные поверхности
Заземление экрана на обоих концах кабеля
Электромагнитная совместимость
(Продукция, соответствующая стандартам на низковольтную аппаратуру (Low Volt-
age Directive) имеет маркировку СЕ).
Основные положения:
• Для класса 400В напряжение питания соответствует 380В...415В, 50/60Гц
• Надежно заземляйте оборудование. Не используйте устройства защиты от
утечек на землю без заземления оборудования.
• Применяйте раздельное заземление. К клеммам заземления подсоединяйте не
более одного кабеля.
• Размеры проводов приведены в этой инструкции.
(1) Температура воздуха 40°С максимум.
(2) Прокладка проводов на стене открытым способом.
Если условия отличаются от описанных выше, воспользуйтесь стандартом
EN60204 ANNEX C TABLE 5.
• Используйте неплавкие предохранители и магнитные пускатели, соответствующие
стандартам EN и IEC.
