Электрические приводы тип SAM -01…-52
7
Электрическое оснащение
EB 8330 RU
-POT R1, POT R2, ESR
Приводы
могут
оснащаться
двумя
резистивными дистанционными датчиками
POT R1 и POT R2
или
- в приводах тип SAM-20…SAM-52 может
устанавливаться датчик положения
ESR с выходным сигналом в диапазоне
4(0)…20мА.
Оба из указанных вариантов обеспечивают
дистанционную сигнализацию положения
регулирующего устройства (клапана).
Потенциометры и электронный датчик
положения настраиваются на необходимую
заказчику величину рабочего хода. При
этом возможна дополнительная юстировка
этих датчиков (раздел 7, «Установка и
регулировка).
-Позиционер
В
комбинации
с
синхронными
электродвигателями переменного тока или
с тормозными двигателями на 230В/50Гц
позиционер может устанавливаться уже на
предприятии-изготовителе
(раздел 9
«Позиционер»).
Входные сигналы:
- 4(0)…20
мА
или
- 0…10
В
При расхождениях между заданным и
текущим
значениями
управляющее
воздействие вырабатывает для привода
соответствующий сигнал.

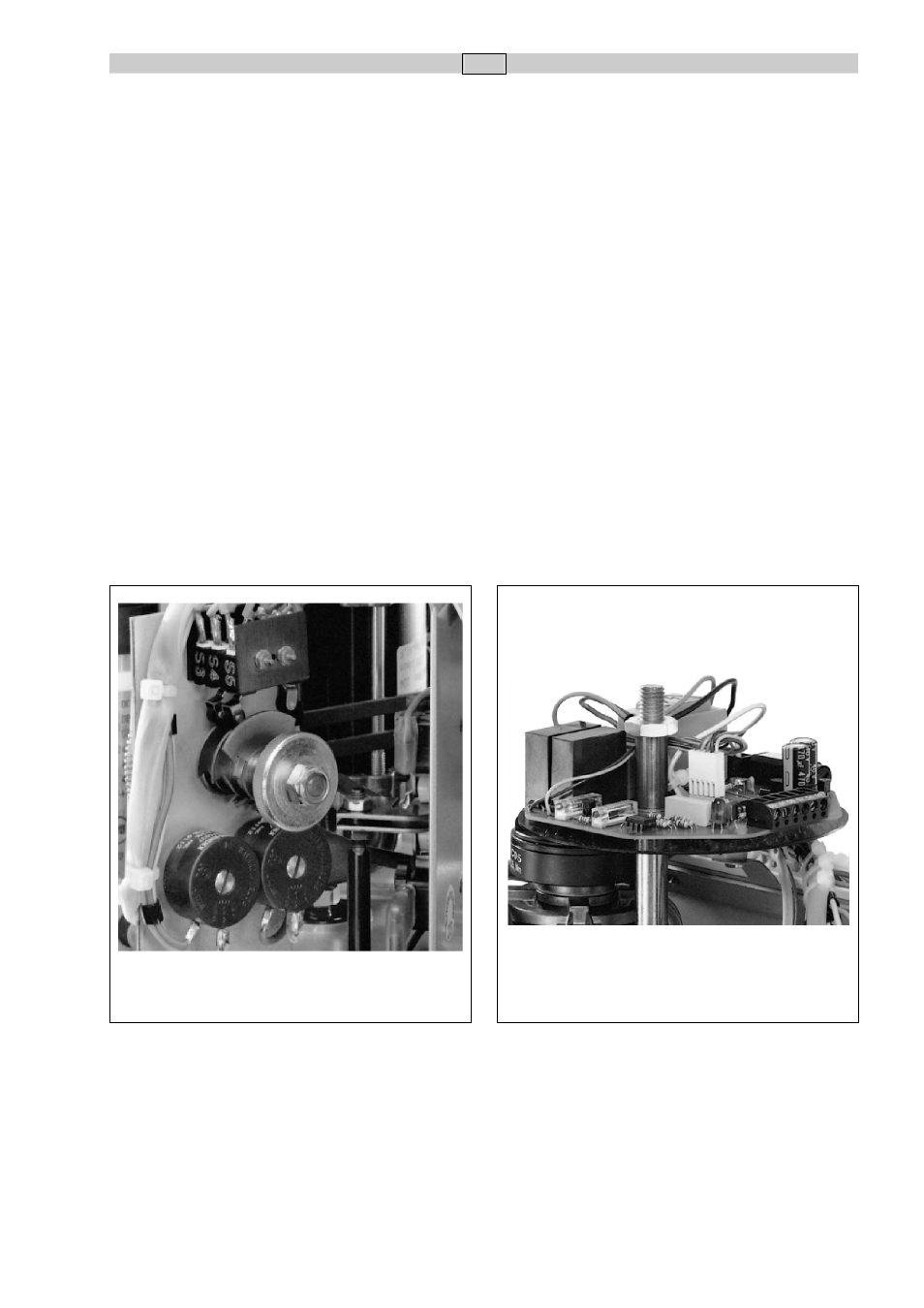

Рис. 3 • Выключатель и резистивный датчик
Рис. 4 • Позиционер
