Страница 28
Электрические приводы тип SAM -01…-52
28
Позиционер
EB 8330 RU

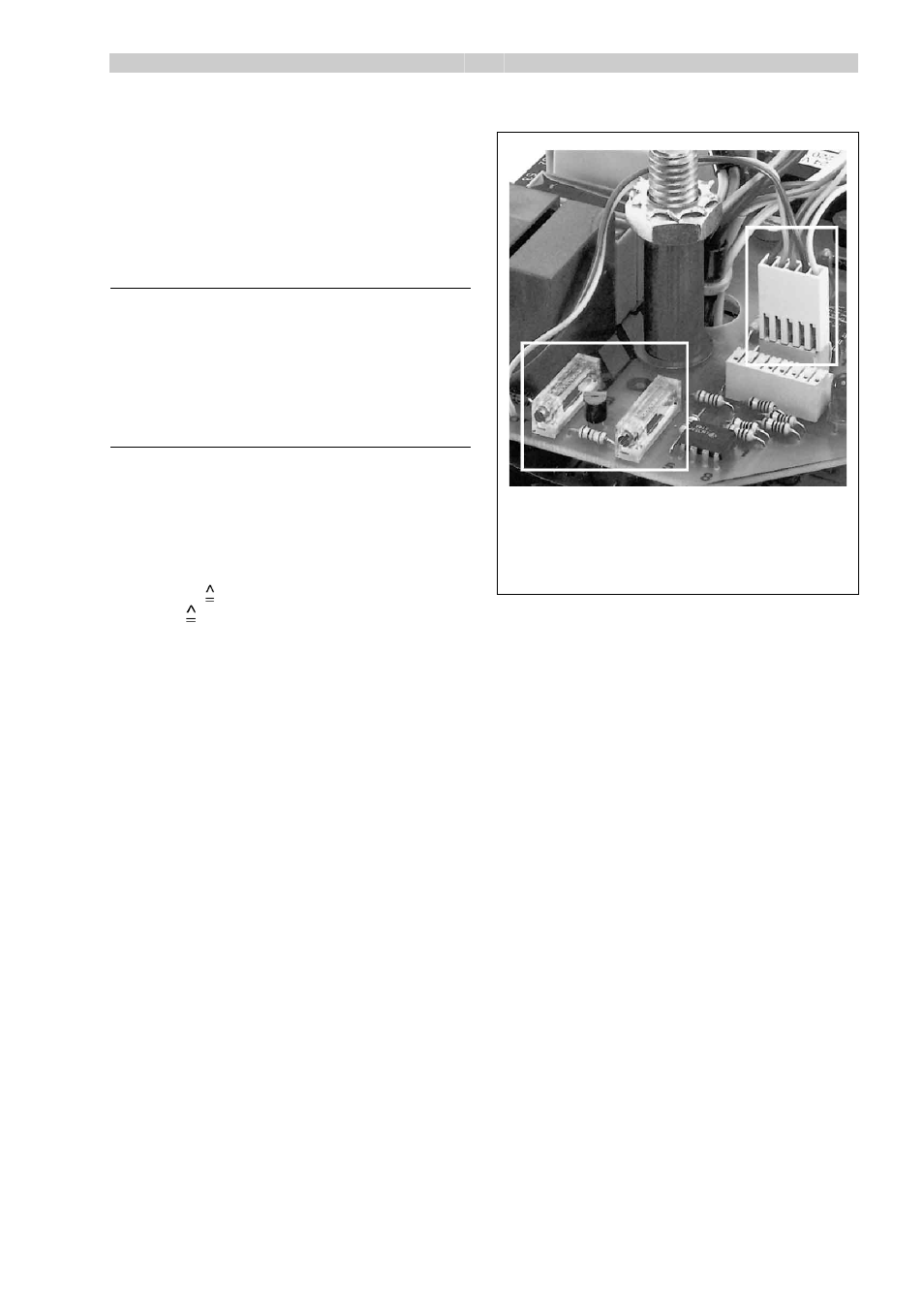

Рис. 24 • Потенциометры А и В,
слева - В, а справа – А;
штекер реверсирования
отмечен на дальнем плане
9.1.1Подключение
электропроводки сигналов
управления
Подключение электропроводки сигналов
управления
выполнять
согласно
предписаниям раздела 5.2 «Подключение».
Примечание!
Для того, чтобы свести к минимуму
воздействие
импульсных
помех,
электропроводку управления приводом
следует проложить отдельно, в кабеле,
экранированном
медной,
луженой
оплеткой!
Управляющее напряжение 0(2)…10В:
(-) клемма 57 (+) клемма 56
Управляющий ток 0(4)…20мА:
(-) клемма 57 (+) клемма 59
10В (20мА) шток вверху («ОТКР»)
2В (4мА) шток внизу («ЗАКР»).
9.1.2 Обратная связь
Выберите выводы для сигнала текущего
значения:
сигнал напряжения 0(2)…10В:
(-) клемма 58 (+) клемма 61
сигнал тока 0(4)…20мА:
(-) клемма 58 (+) клемма 60
Выходной сигнал всегда приближается к
входному
сигналу
при
допуске
относительно входа около 200мВ или
0,2мА.
Обратная связь прямопропорциональна,
т.е.
возрастающий
входной
сигнал
(заданное значение) вызывает повышение
сигнала обратной связи.
Сигнал обратной связи нельзя пытаться
регулировать. Сигнал обратной связи не
имеет
гальванической
развязки
относительно входа.
9.2 Проведение коррекции с
помощью потенциометров «А»
и «В»
Светодиод облегчает установку конечного
положения.
- потенциометр «А» для верхней отметки
заданного значения: поворот по часовой
стрелке уменьшает рабочий ход;
- потенциометр «В» для нижней отметки
заданного значения: поворот по часовой
стрелке удлиняет рабочий ход.
Красный светодиод сигнализирует: привод
находится в конечном положении; при этом
не вырабатывается управляющих сигналов,
т.к. достигнуто заданное положение.
