Инструкция по эксплуатации Samson SAM –01 … SAM -52 Прямоходные приводы
Страница 18
Электрические приводы тип SAM -01…-52
18
Пуск в эксплуатацию
EB 8330 RU

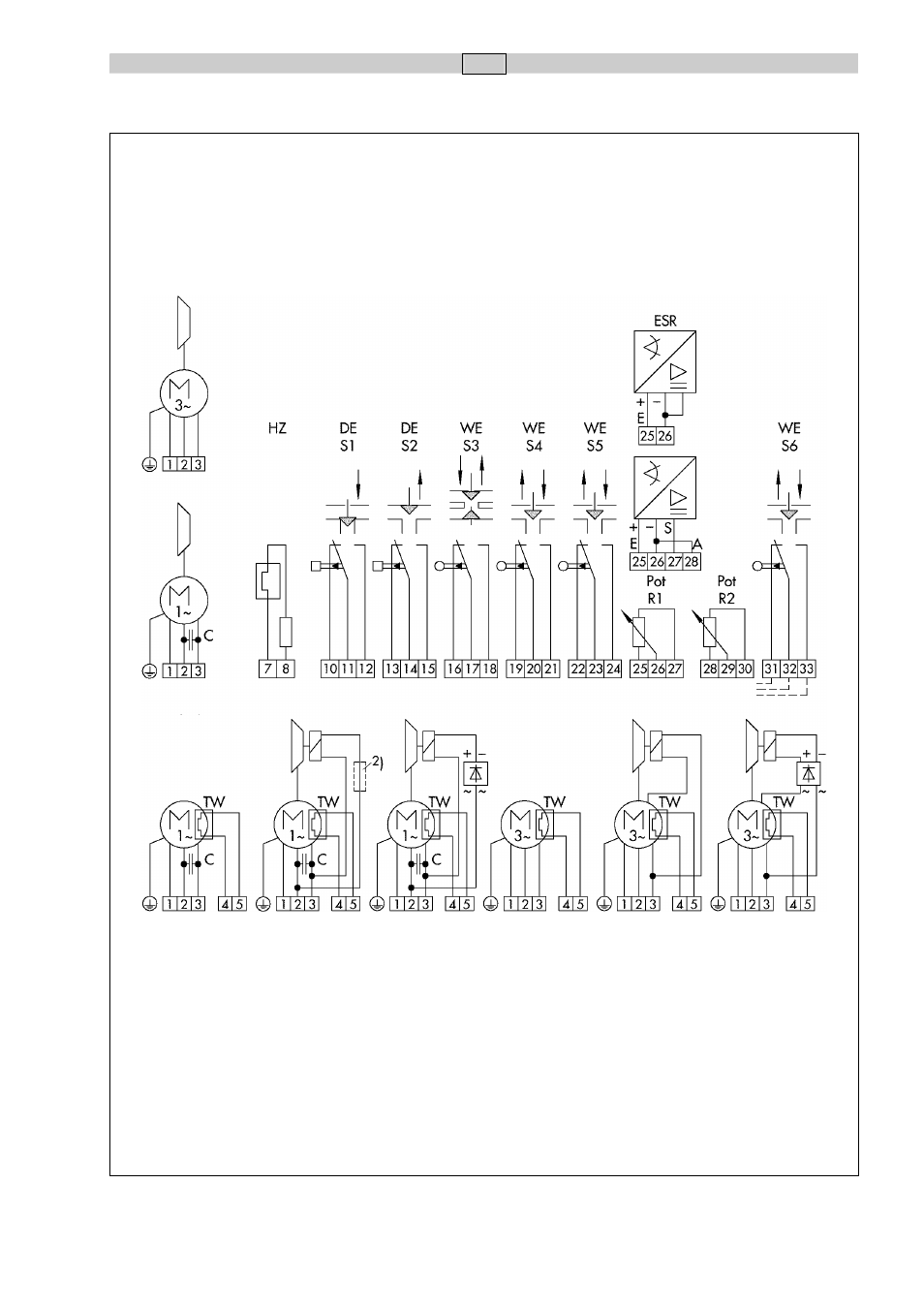

Схема подключения приводов SAM-01…SAM-52
Выключатели и дистанционные датчики
как только установлен четвертый выключатель
WE S6:
При штекерном подключении возможна
установка только одного потенциометра POT R1
Путевой выключатель S3 следует
устанавливать так, чтобы он ограничивал ход
клапана в положении открывания
посредством отключения электродвигателя
(см. раздел 7 «Концевой выключатель WE-
S3»).
Не допускать перестановки привода сверх
установленных пределов!
HZ нагревательный элемент
DE-S… концевые выключатели предельного
момента вращения
WE-S … путевой концевой выключатель
ESR электронный датчик положения
2)
Сопротивление тип SRH 25 (3,3 кОм) включается в цепь при скорости перестановки 50 мм/мин.
Рис. 11 • Схема подключения приводов тип SAM-01…SAM-52
с тормозом и без
TW (датчика
температуры)
Двигатель с датчиком температуры (TW)
без тормоза с тормозом без тормоза с тормозом
