4.2 Положение при монтаже
Допускается
любое
положение
при
монтаже, только привод не должен
располагаться висящим вниз.
При
монтаже
с
горизонтально
расположенным штоком рама привода
должна монтироваться так, чтобы обе сойки
рамы располагались в одной вертикальной
плоскости.

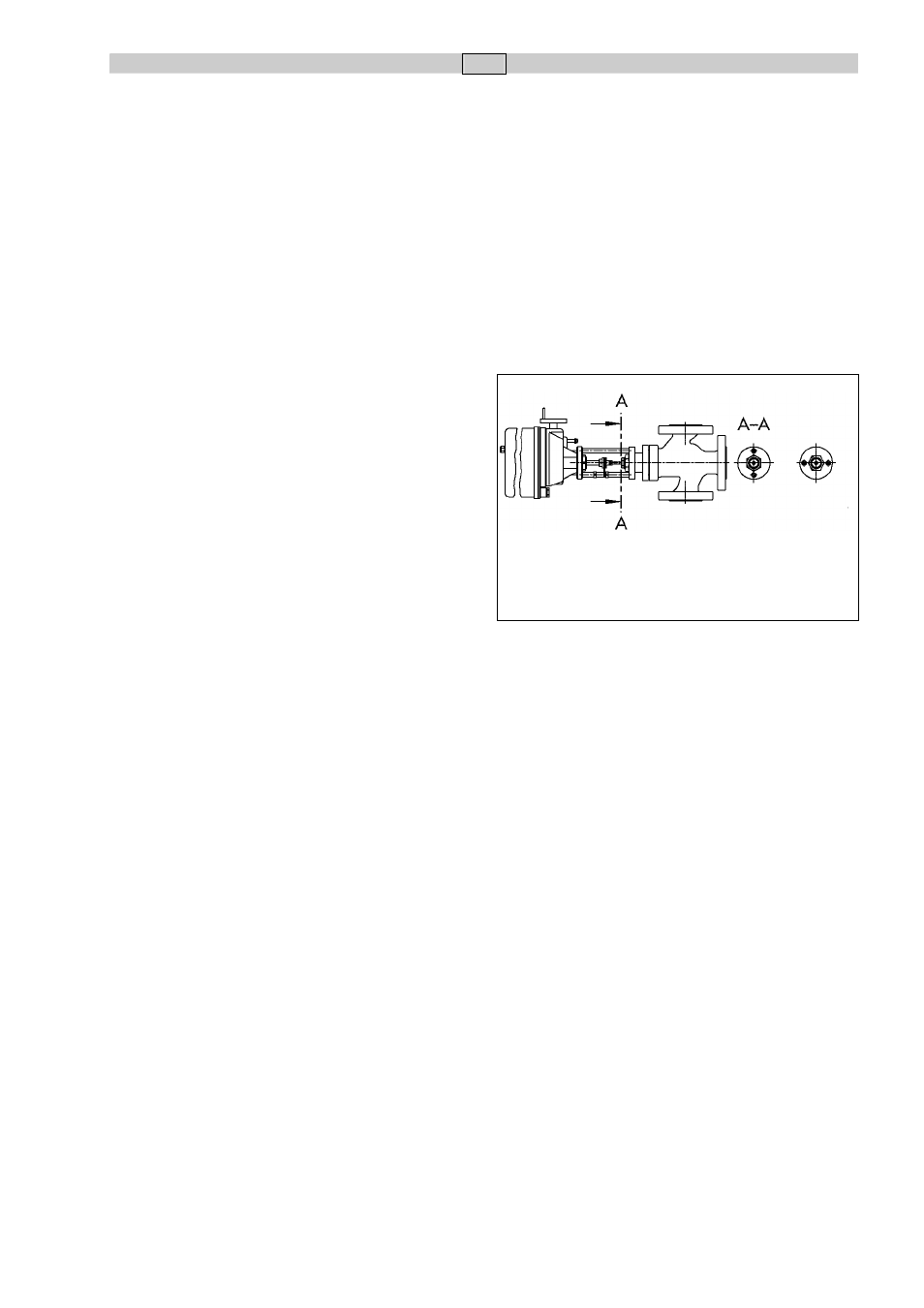

Рис. 6 • Положение при монтаже в случае
горизонтального расположения штока
4 Монтаж
4.1 Требования при установке
Перед монтажом необходимо убедиться,
что:
- имеются необходимые номинальные
питающие напряжения и сигналы для
управления приводом,
- обесточены
электрические
коммуникации,
- отсутствует давление в трубопроводах и
они находятся в холодном состоянии.
Выбирать место установки привода, исходя
из следующих соображений:
- привод должен быть легко доступен,
- для
снятия
крышки
привода
предусмотрено достаточно свободного
места (раздел 3, «Размеры»),
- привод должен быть защищен от
источников
сильного
теплового
излучения,
- окружающая
температура
должна
находится в пределах –20…+60ºС.
На открытых пространствах привод следует
оборудовать
дополнительной
крышкой,
предохраняющей от влаги (дождь, снег),
тепла (прямые солнечные лучи), холода
(мороз), сильного ветра, воздействия пыли
и.т.п.
При сильных колебаниях окружающей
температуры и высокой влажности воздуха
рекомендуется
установка
электронагревательного элемента в целях
значительного
уменьшения
конденсата
внутри корпуса привода (см. раздел 8,
«Обогрев»).
В
местах
высокой
концентрации
агрессивных веществ (например, участки
интенсивного
движения
транспорта,
индустриальные районы или районы,
прилегающие
к
морю),
выступающие
наружу
детали
привода
должны
изготавливаться
из
нержавеющих
материалов с соответствующим лаковым
покрытием.
4.3 Соединение привода с
клапаном
Привод
поставляется
со
штоком,
выдвинутым в крайнее нижнее положение.
Перед соединением проверить:
- удовлетворяют
ли
технические
характеристики
привода
условиям
эксплуатации?
- укомплектован ли клапан (рама на
клапане или приводе)?
- совпадают ли соединительные детали?
- укомплектован ли привод кольцевой
гайкой и соединительными деталями
для соединения с клапаном?
пра- непра-
вильно вильно
