Электрические приводы тип SAM -01…-52
22
Установка и регулировка
EB 8330 RU
7.3 Электронный датчик
положения
Приводы тип SAM-20…SAM-52 вместо
потенциометров R1/R2 могут оснащаться
электронным датчиком положения ESR.
Выходным сигналом датчика является ток в
пределах 4(0)…20 мА, эквивалентный
рабочему
положению
регулирующего
устройства
(например,
клапана),
что
особенно удобно для целей дистанционной
передачи такой информации.
Режим работы
Датчик положения может работать в двух
режимах.
С
помощью
переключателя
режимов
работы Вы можете выбрать «нормальный
режим» или «реверсивный режим».
Органы регулировки
1. Режим работы
2. Интервал

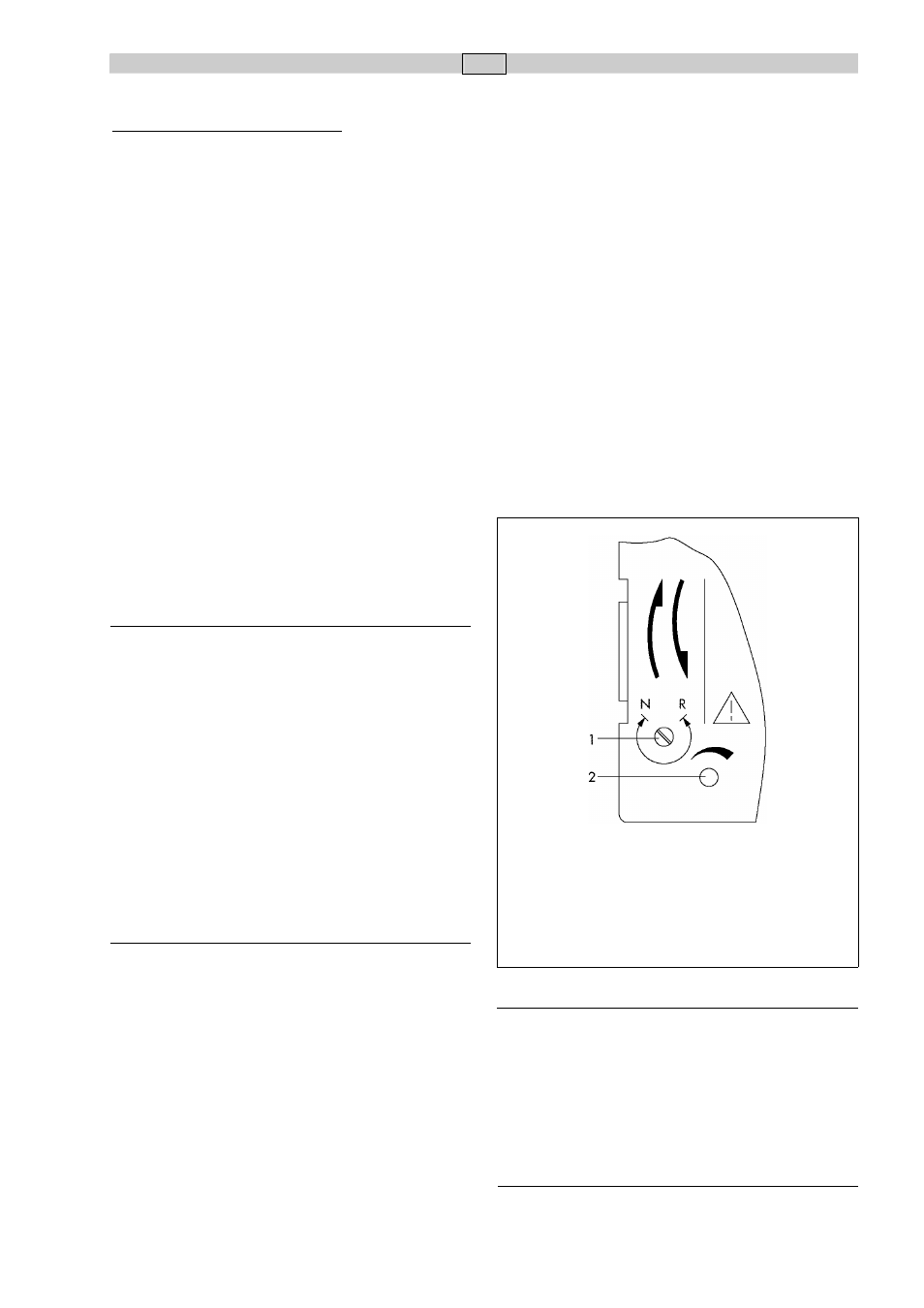

Рис. 16 • Электронный датчик положения;
установка режима работы и диапазона
Юстировка потенциометров:
- Установите привод с помощью ручного
управления в конечное положение
«шток выдвинут» (клапан «ЗАКР») до
срабатывания выключателя DE-S1. При
своем косом взаимном расположении
рычаг привода и сателлитный рычаг
должны оказаться параллельны.
- Установите
с
помощью
отвертки
подходящего
размера
ползунок
потенциометра в конечное положение.
Для этого ось потенциометра следует
вращать против часовой стрелки до того
положения, когда почувствуете легкий
упор.
- Теперь переведите привод на величину
установленного для него рабочего хода
в противоположное положение «шток
втянут» (клапан «ОТКР»). При этом
потенциометры тоже повернутся в
противоположное конечное положение.
- Проконтролируйте
с
помощью
измерительного прибора (омметра), что
ползунком потенциометра проходится
весь диапазон сопротивления.
Примечание!
Если
при
достижении
конечного
положения
происходит
«наезд»
потенциометра на упор, то срабатывает
муфта
скольжения
между
потенциометром и зубчатым колесом,
предохраняя
детали
прибора
от
повреждения. При этом не следует
повторять результаты измерений.
В таком случае с помощью рычага
рабочего хода и сателлитного рычага
следует изменить величину рабочего
перемещения (см. раздел 7.1 «Установка
рабочего хода»).
В
приводах
с
установленным
электрическим позиционером потенциометр
R1 имеет внутреннее соединение с
регулятором.
Поэтому
значение
его
текущего сопротивления нельзя вывести
наружу для целей сигнализации.
Примечание!
Переключатель режимов работы всегда
должен находиться в одном из крайних
положений «нормальный»/»реверсивный».
В противном случае будет невозможно
установить
начальное
и
конечное
положения.
