6 Примеры включения привода
Пример включения № 1 (3-ходовой клапан)
•
Режим однофазного переменного тока (3-позиционное управление)
•
Концевое отключение через выключатель DE-S1 (ограничение в направлении
закрывания «ЗАКР») и через выключатель DE-S2 (ограничение в направлении
открывания «ОТКР») в зависимости от нагрузки
Примечание!
Если привод будет работать только с двумя концевыми выключателями предельного
момента вращения DE-S1 и DE-S2, то управляемый им клапан должен быть в состоянии
выдерживать развиваемые приводом усилия.
Учитывать технические характеристики клапана. При необходимости направлять
запрос производителю оборудования!
Подключение привода:
- защитный провод (желто-зеленая жила)
подключить к предусмотренной для
этого клемме
,
- N-провод на клемму 1,
- импульсную проводку для выдвигаемого
штока «ЗАКР» на клемму 11,
- импульсную проводку для втягиваемого
штока «ОТКР» на клемму 14,
- установить перемычки между клеммами
10 и 3, а также клеммами 13 и 2.
Проверка работы привода:
- производить управление приводом с
помощью 3-позиционного регулятора.
- с помощью изолированной отвертки
проверить
как
выключают
привод
контактные ролики:
при выдвигаемом штоке ->
верхний выключатель DE-S1,
при втягиваемом штоке ->
нижний выключатель DE-S2,
- при необходимости поменять местами
перемычки проводки электродвигателя
на подключениях 2 и 3.

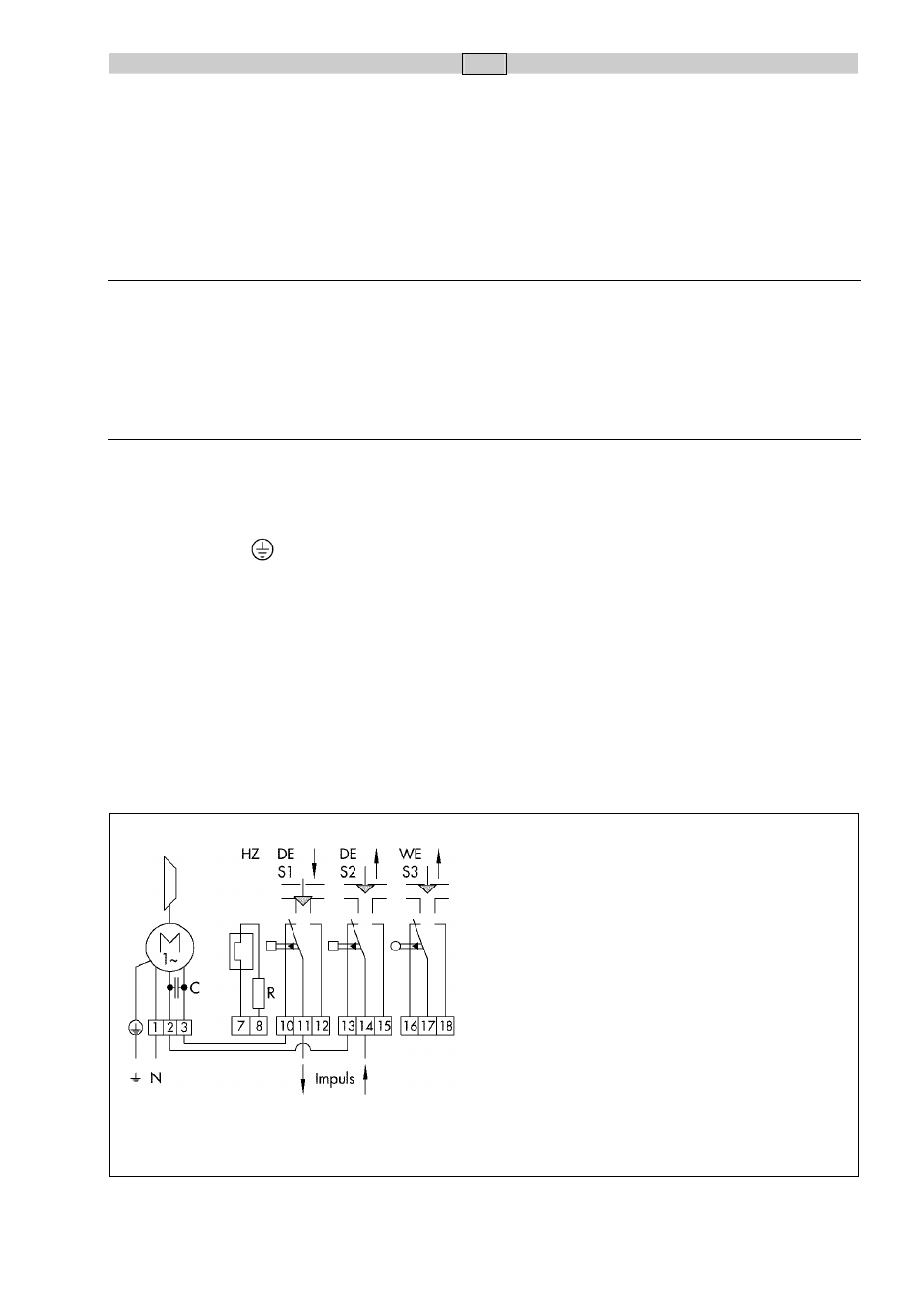

Рис. 12 • Схема подключения для примера № 1
HZ нагревательный элемент
DE-S1 концевой выключатель предельного
момента вращения S1, положение
«ЗАКР»
DE-S2 концевой выключатель предельного
момента вращения S2, положение
«ОТКР»
WE-S3 путевой выключатель S3,
положение «ОТКР»
«ЗАКР» «ОТКР»
